取り付けガイド

シティサイクル(ママチャリ)の場合

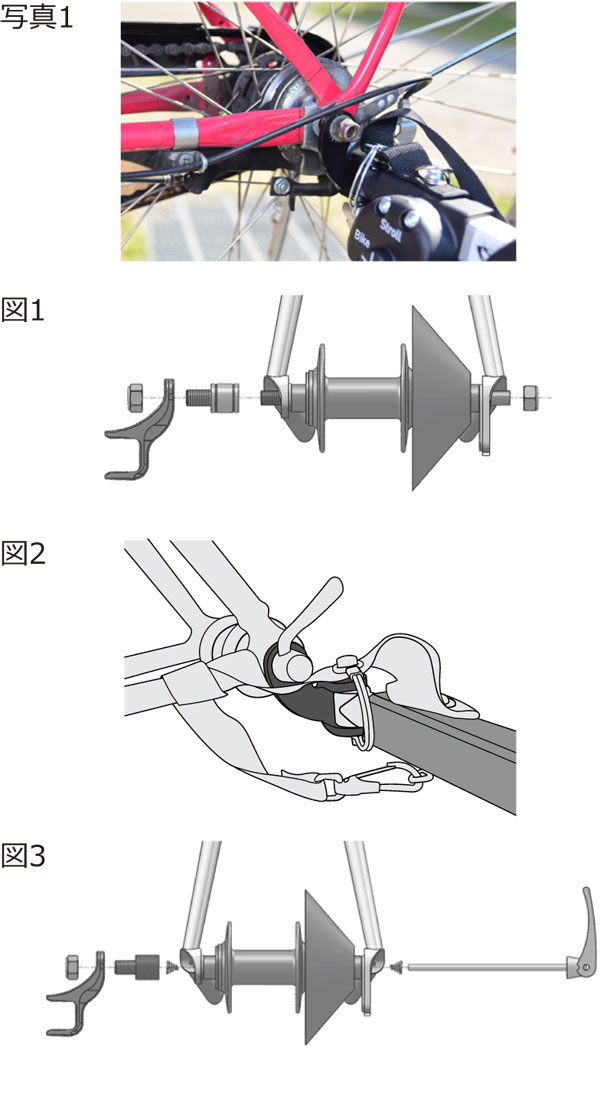

後輪車軸左側のナットを外して、取り付け金具を共締めします。(写真1) 共締めした場合に、シャフトの長さが十分でなくナットが充分に固定できない場合や、取り付け金具にフレームが干渉する場合には、「取り付け金具アダプター(3/8×️26)」をナットの代わりに取り付けて、そこに取り付け金具を装着します。(図1) 大きな両立てスタンドを装着している場合、右折時に干渉する場合がございます。

クイックリリース対応車種の場合

クイックリリースを取り外し、フレームに共締めします。(図2) 取り付け金具がドロップアウト部に干渉する場合には、右側(ドライブ側)にクイックリリースレバー、「取り付け金具アダプター(クイック用)」をナットの代わりに装着します。(図3)

スルーアクスル対応車種の場合

リアのスルーアクスルをバーレー製スルーアクスルに交換する必要があります。採用されているものと同じ規格のスルーアクスルを選択し、そこに取り付け金具を装着します。

シングルスピードスポーツ車の場合

後輪車軸左側のナットを外して、取り付け金具を共締めします。共締めした場合に、シャフトの長さが十分でなく、ナットが充分に固定できない場合や取り付け金具にフレームが干渉する場合には、取り付け金具アダプターをナットの代わりに取り付けて、そこに取り付け金具を装着します。(図1) 取り付け金具アダプターは、ハブ軸にあった規格のものを選んで取り付けます。
