GT グレード GRADE フリップチップ FLIPCHIPの仕組み

GT GRADEシリーズに採用されているFLIP CHIP フォーク

どんな仕組みになっているのか調べました。

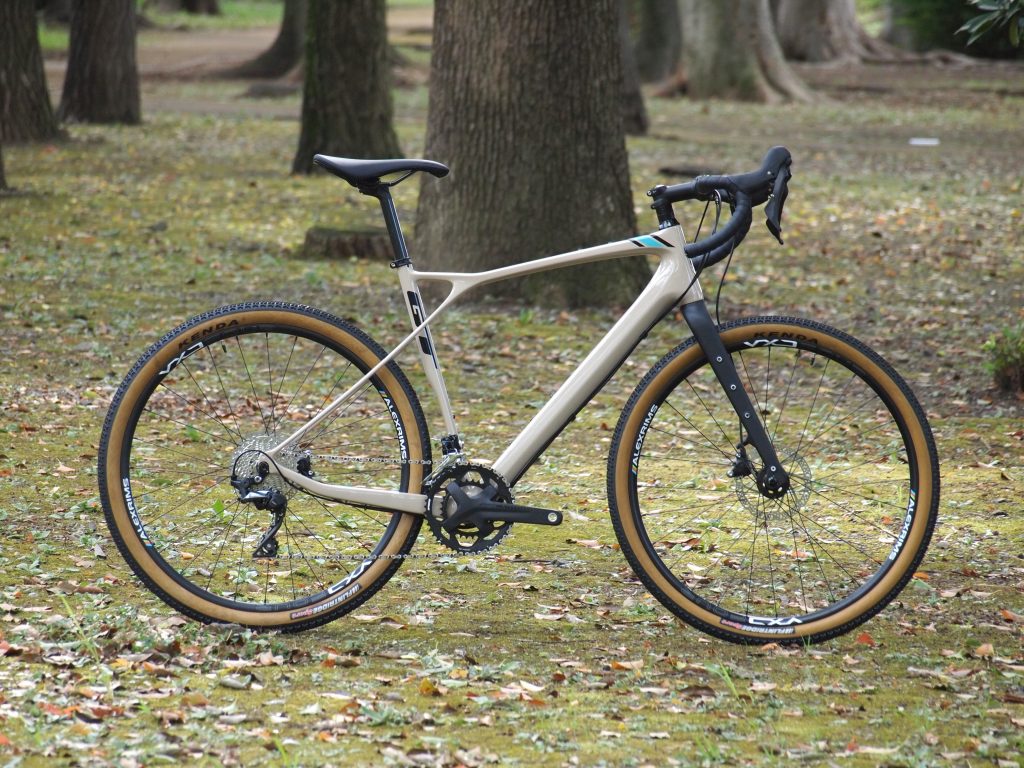

2021 GT GRADE CARBON EXPERT 写真は650Bホイールを付けたスペシャルカスタムバイク

FLIP CHIPシステム

フロントフォークのオフセットを55ミリと70ミリの2通りにセッティングできるという優れもの。

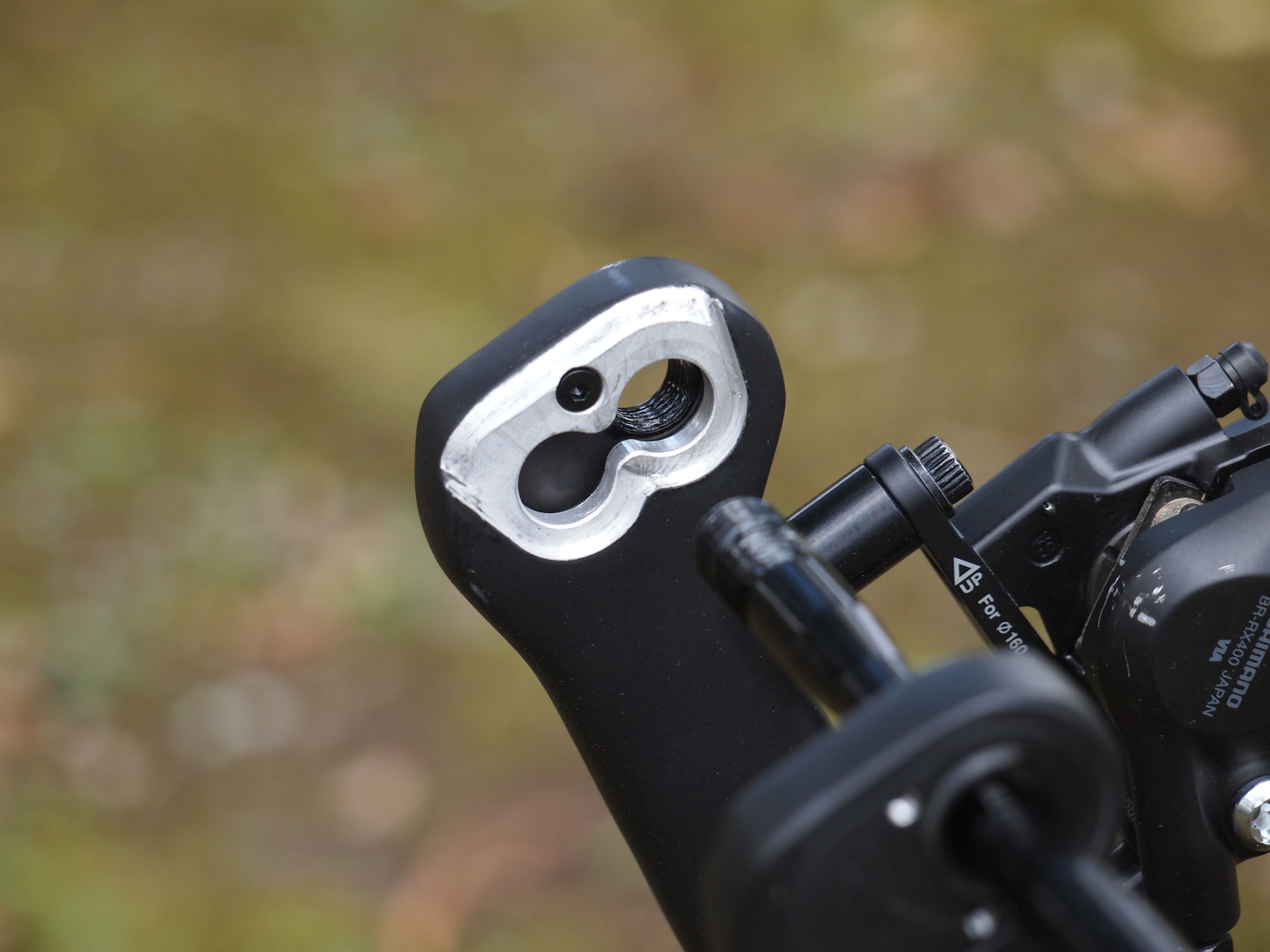

アクスルシャフトがささる部分が楕円形状になっている。
スルーアクスルシャフトを抜いてホイールを外してみると、内側は写真のようになっていて、ネジ受部分のパーツがボルトで固定されている。

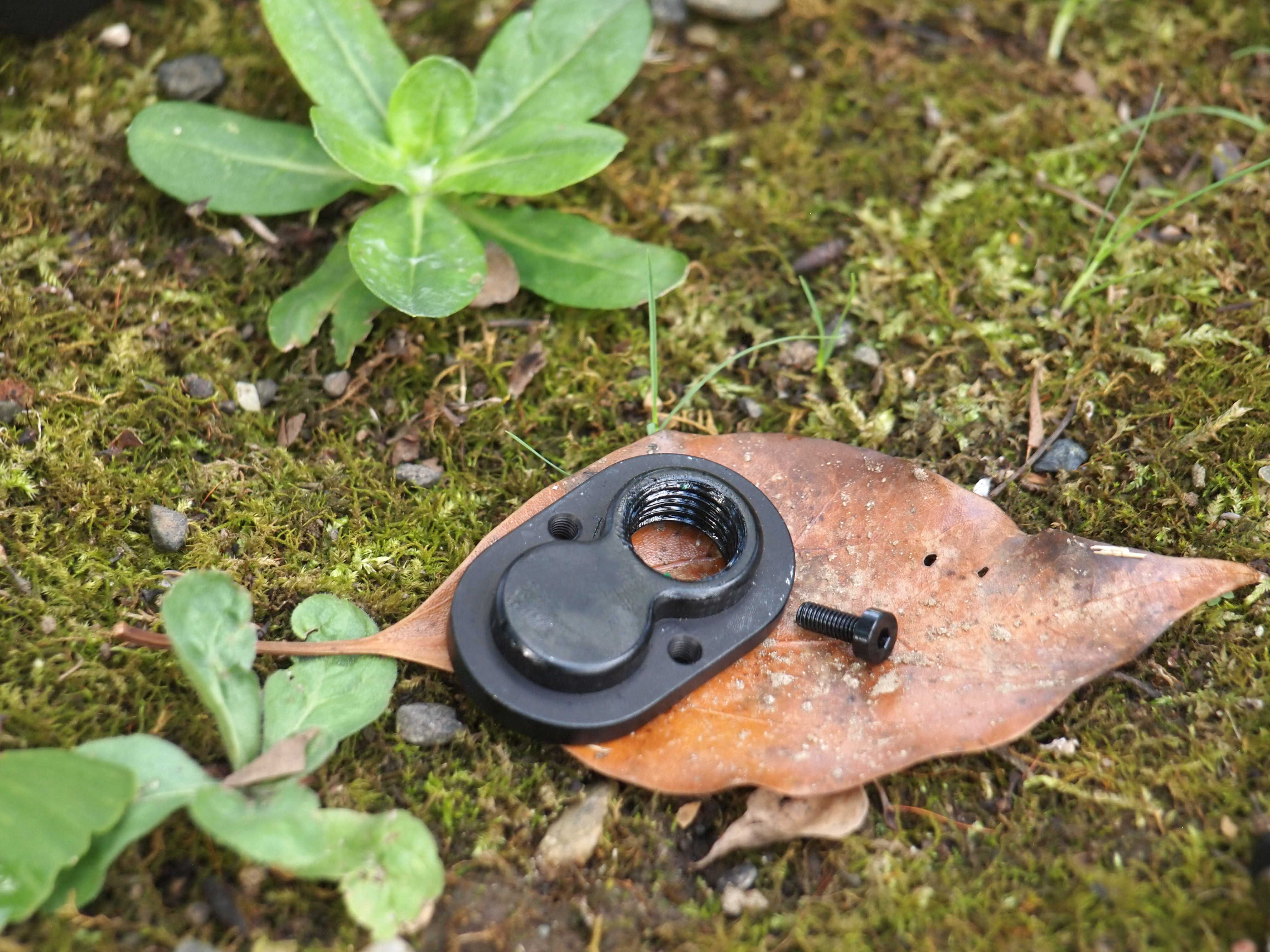

ボルトを緩めるとあっさりと外すことができる。このパーツを180°回転させればOK。
フレーム部分にフリップチップのパーツがパズルのようにはまるようになっている。

注意点

FLIP CHIPの位置を変えると、ディスクキャリパーの位置も動かす必要があります。

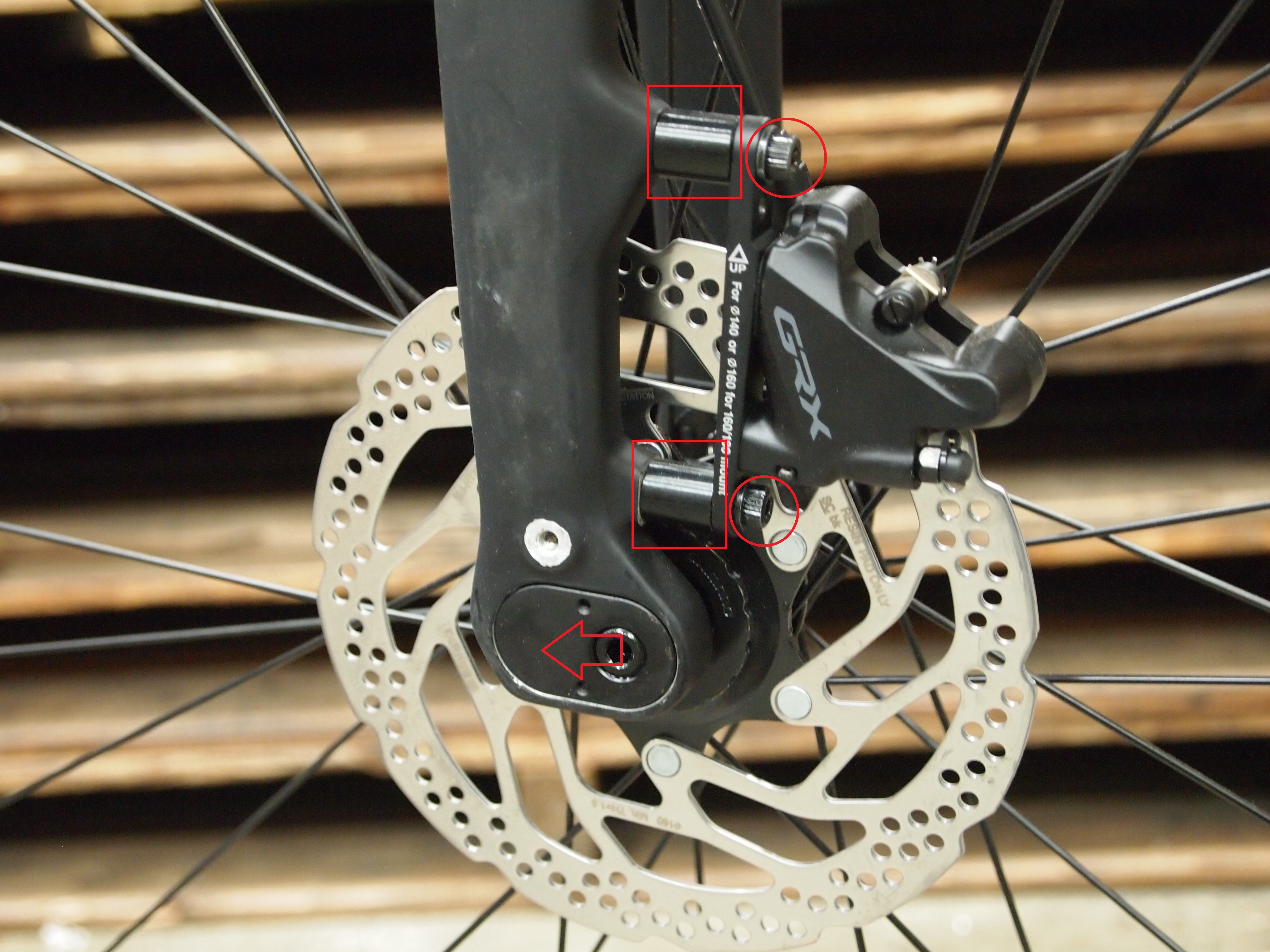

シャフト位置を矢印方向に動かす場合

ネジを外し、写真四角で囲った部分の筒状のパーツを移動させればOK。

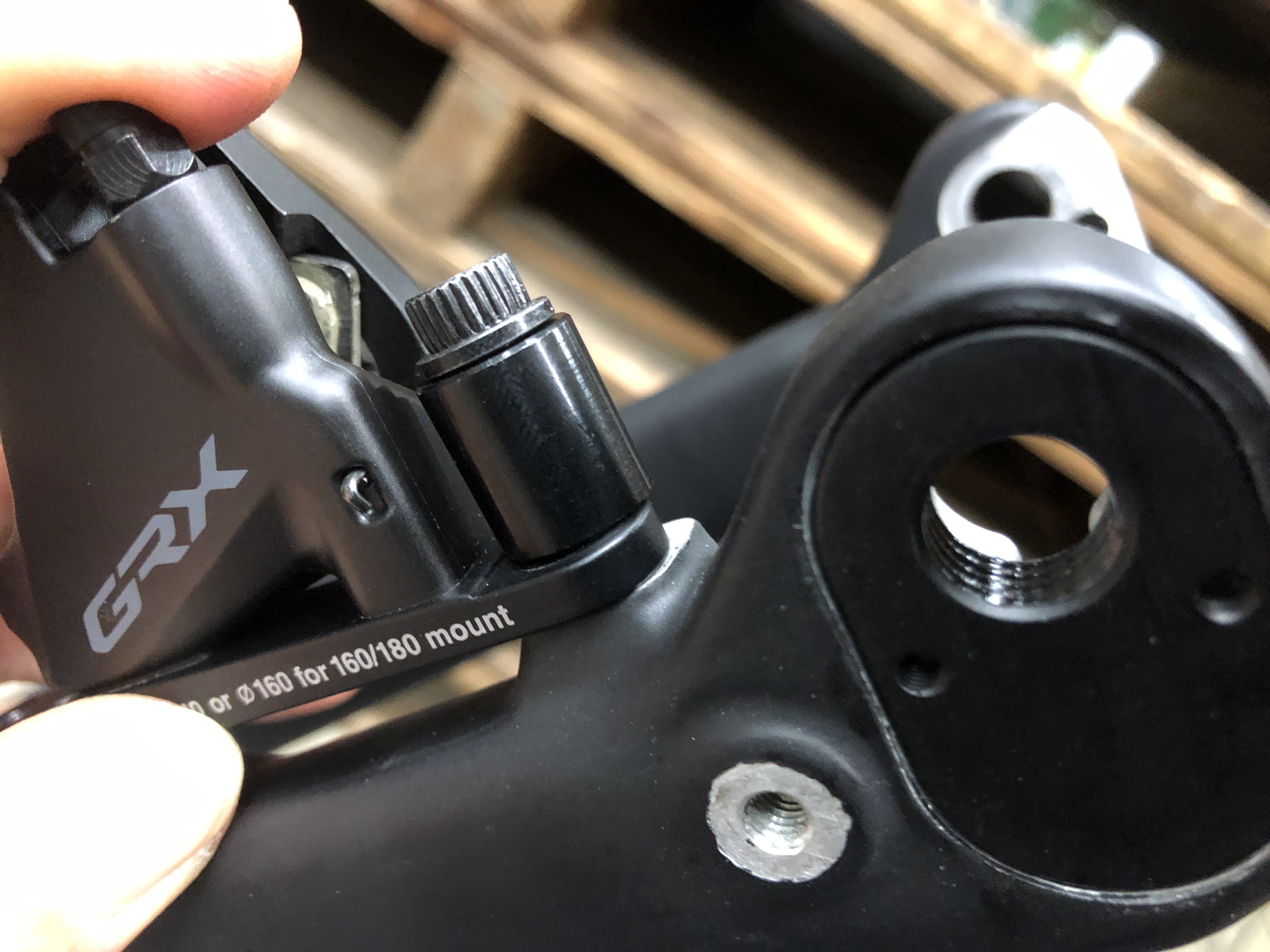

下の写真のようにスペーサーの位置を移動すれば、短いボルトを用意しなくてもOKです。

FLIPCHIP搭載はGT GRADEシリーズの中でもカーボンフレームのバイクだけの仕様になります。

GT GRADEシリーズの詳しい紹介はこちら

ライトウェイプロダクツジャパン カスタマーサービス

鎌田でした。
