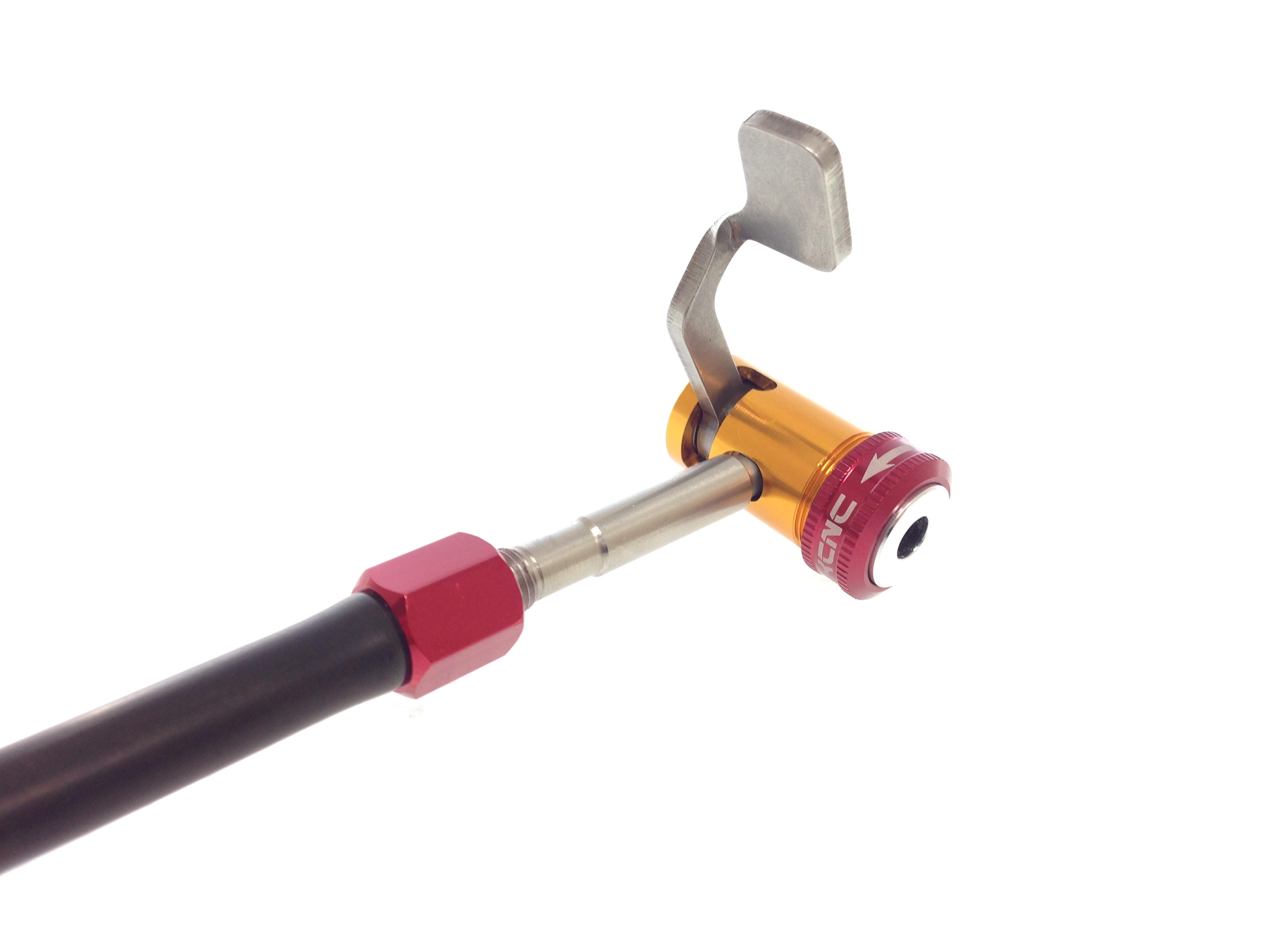

KCNC横カム/横レバー式 のフレンチバルブ対応で補修品も充実のポンプヘッド

KCNCからリリースされている

横レバー式のコンパクトな仏式フロアポンプヘッド

フロアポンプ用(左) #046990 ¥6,800(税抜)

コンプレッサー用(右) #046991  ¥6,800(税抜)

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

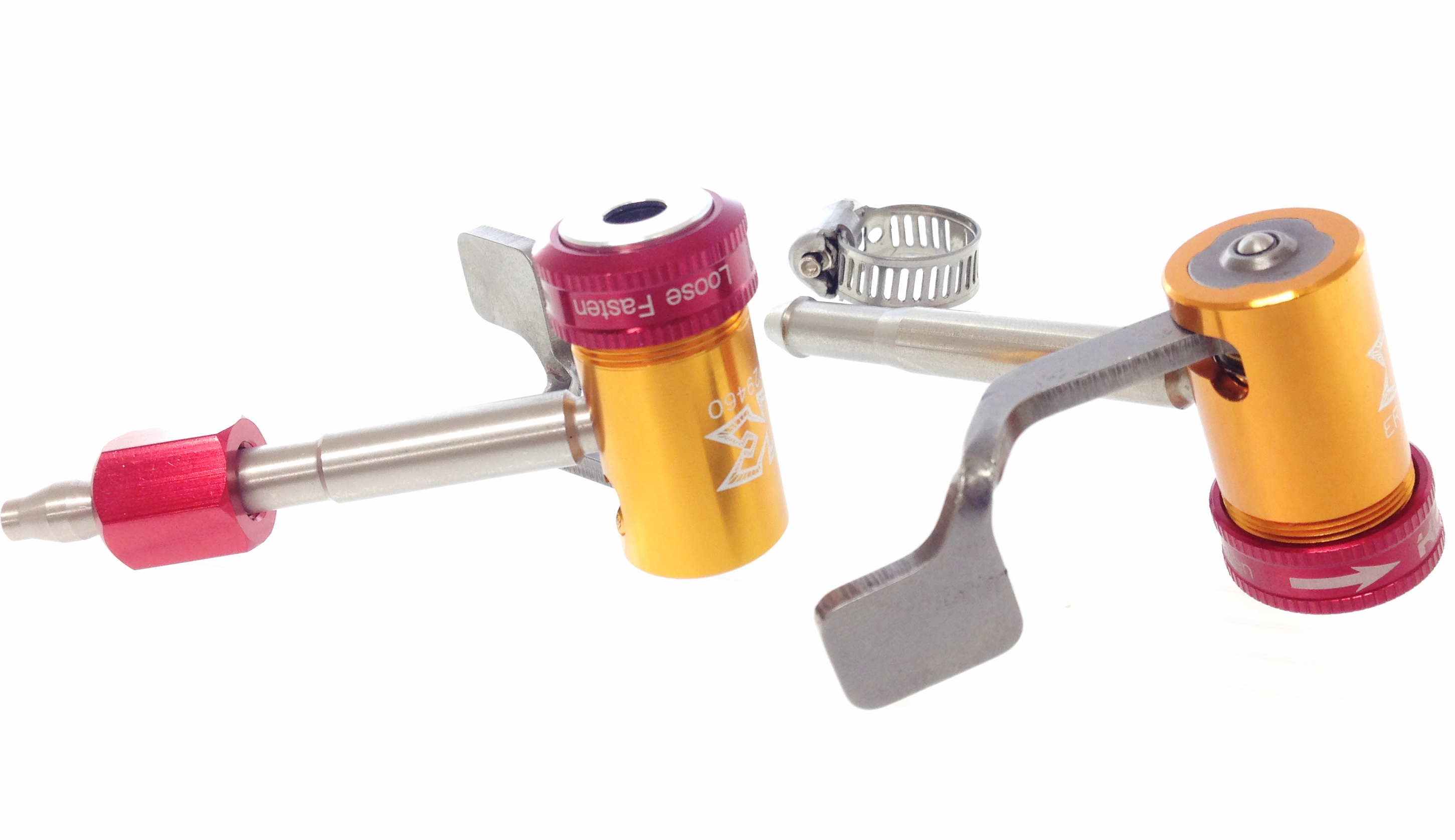

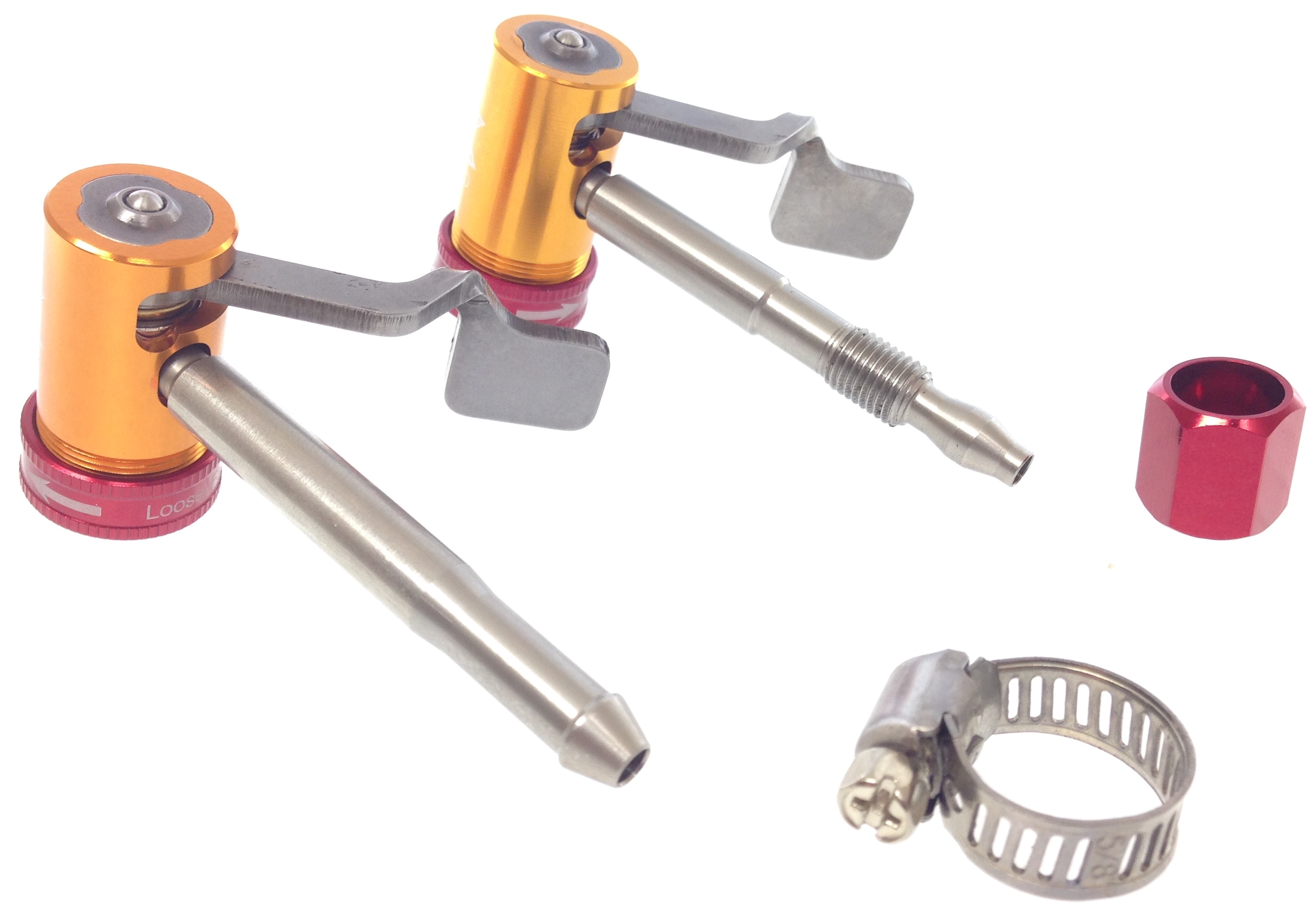

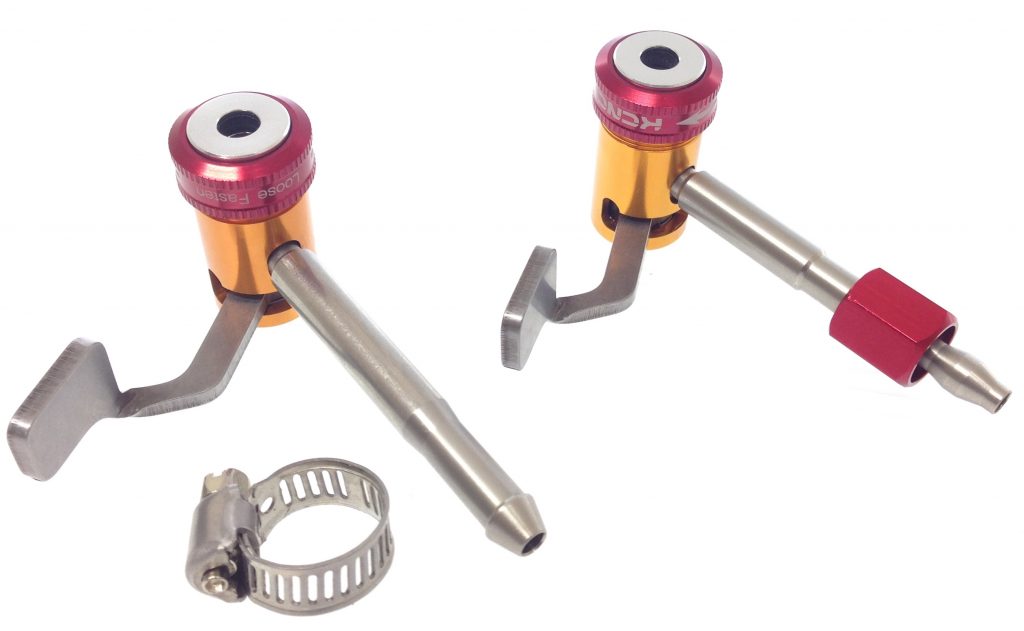

両者の違いはホースクランプ部分だけ。KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

コンプレッサー用はホースクリップ(ホースバンド)で固定

フロアポンプ用は赤い部品をポンプヘッドにねじ込んで固定KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

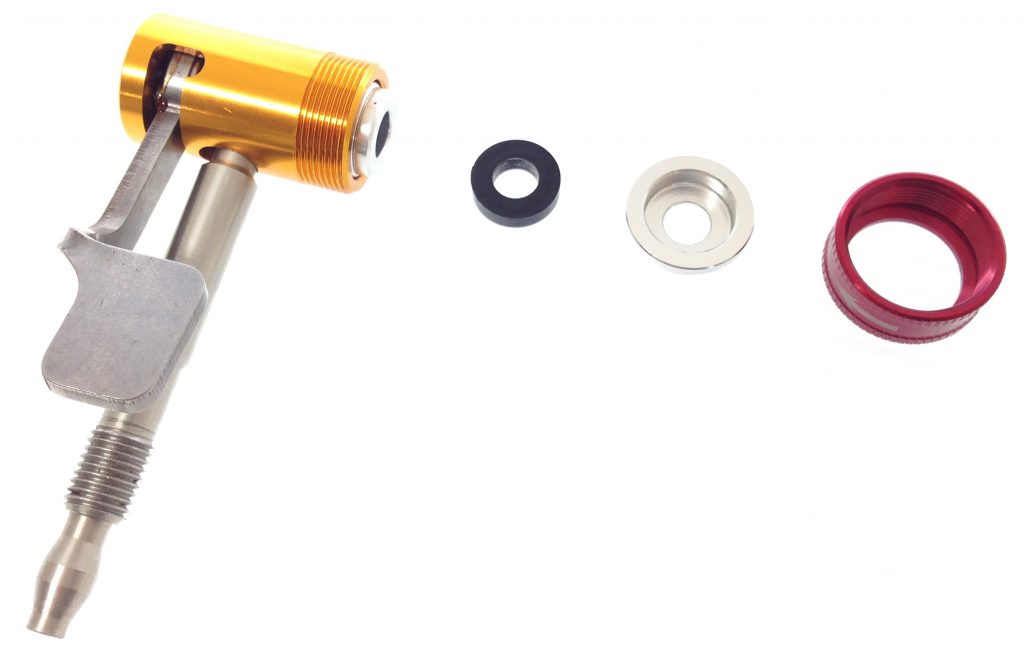

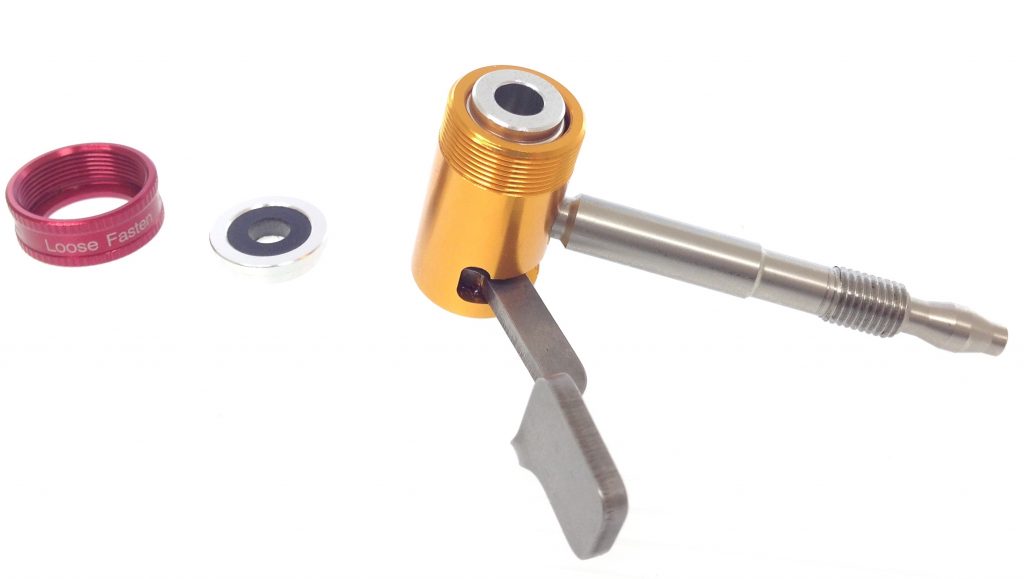

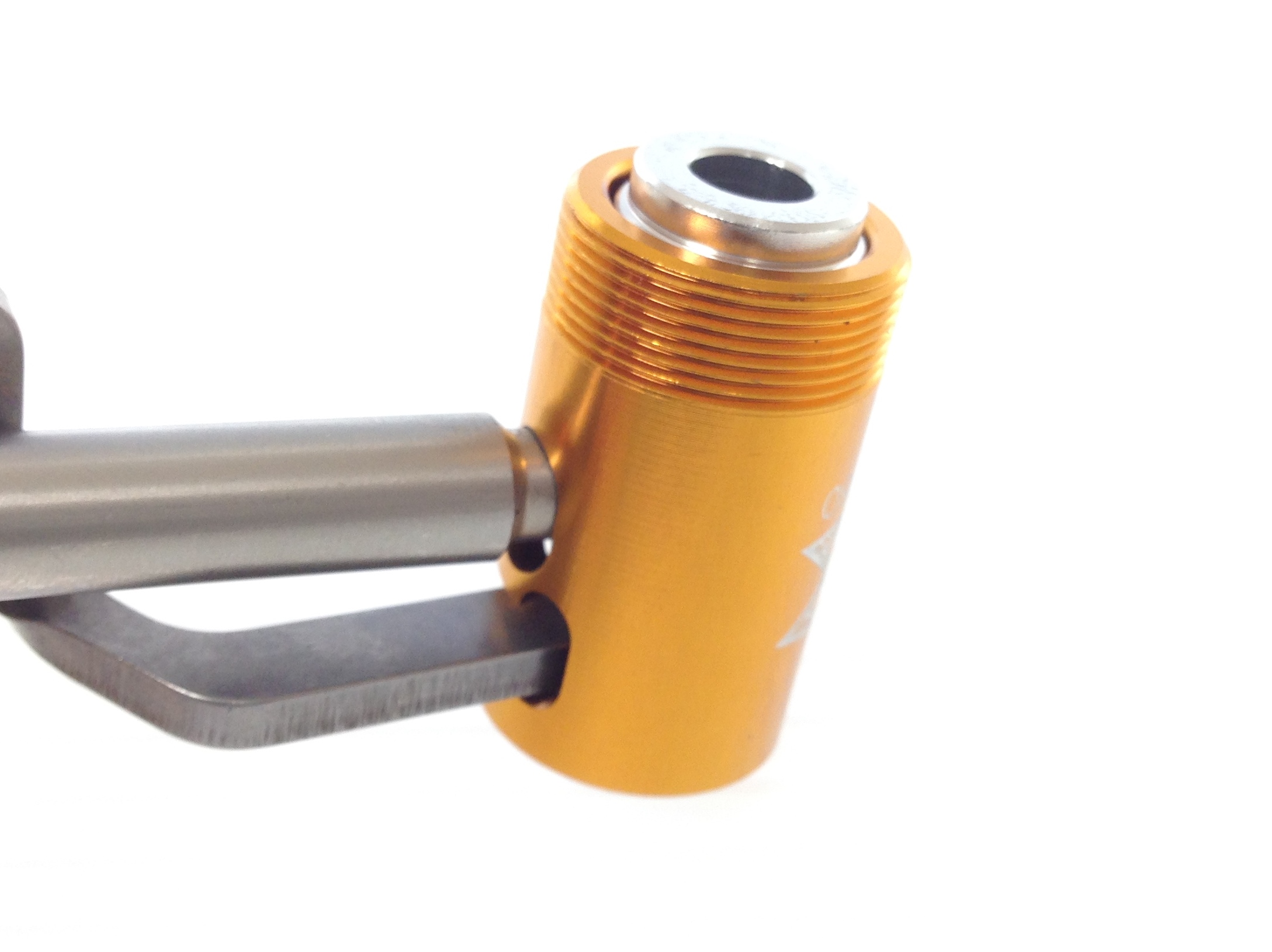

ポンプヘッドの赤いキャップを外してみるとこんな感じKCNC PUMP CONNECTORS ポンプヘッド 横レバー式

横レバーをしめると中のアルミパーツが出っ張り、パッキンを押し出す構造です。

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

バルブが短くてもしっかり食いつくのがポイント。

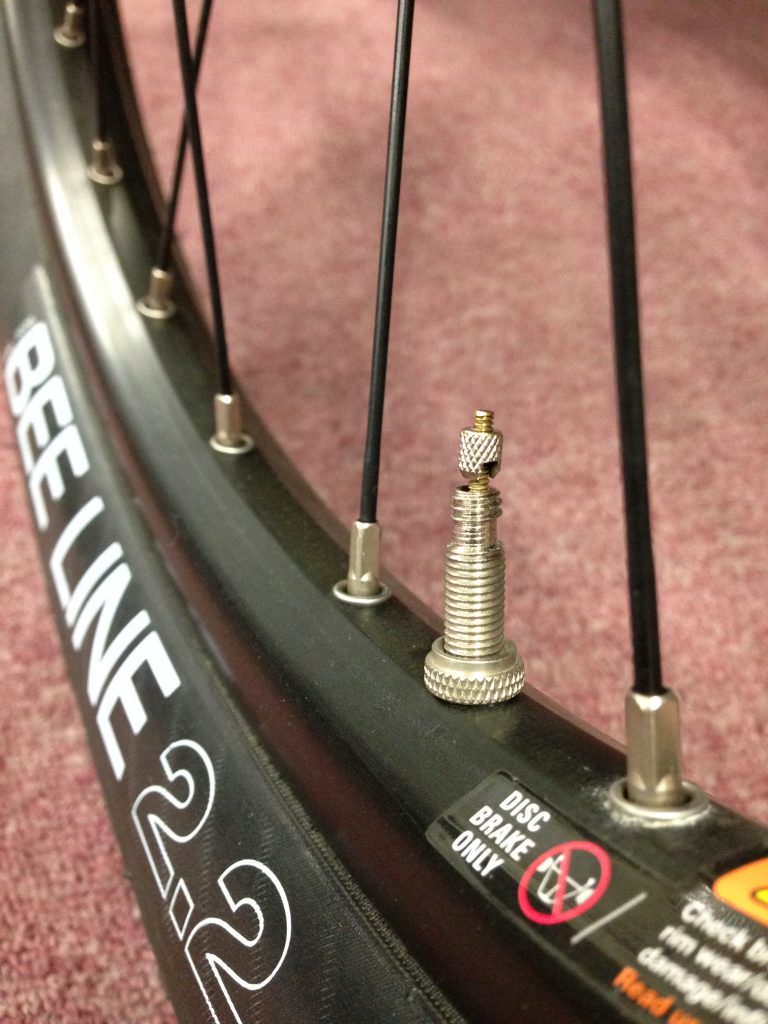

フレンチバルブ

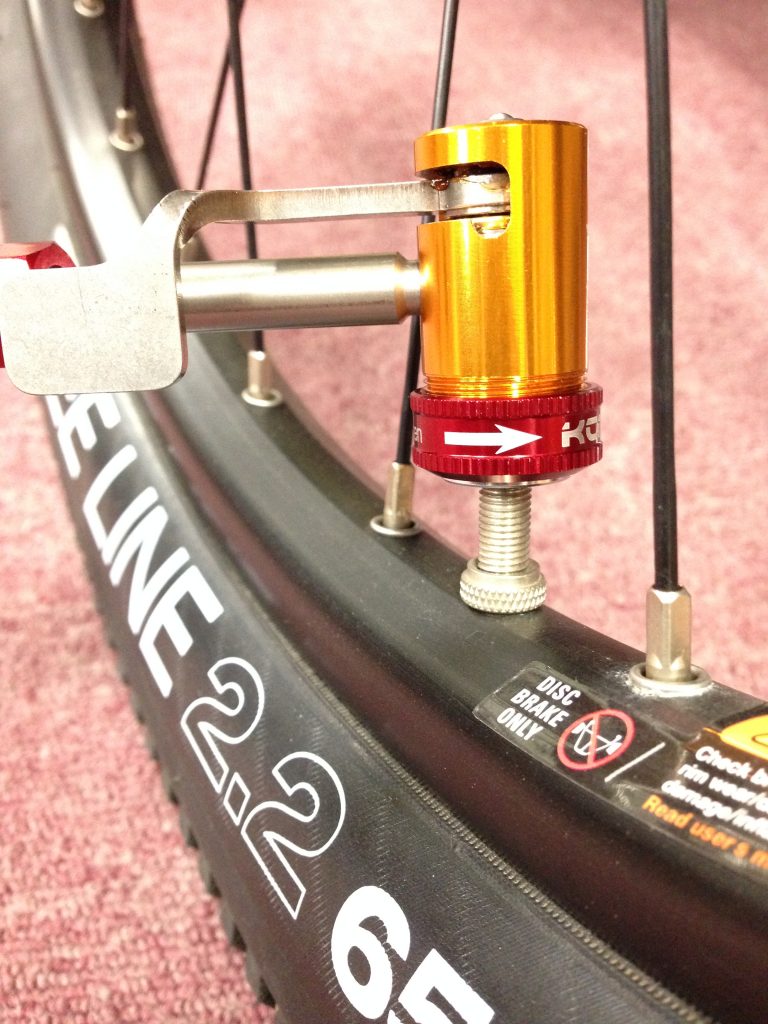

赤いキャップでパッキンの膨らみ具合を調整してレバーを倒して固定します。ご覧のように短いバルブでもしっかり食いつきます。

横レバー

なので、上部にスペースが少ないホイールでも作業がしやすくなっています。

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式 フロアポンプ用 コンプレッサー用

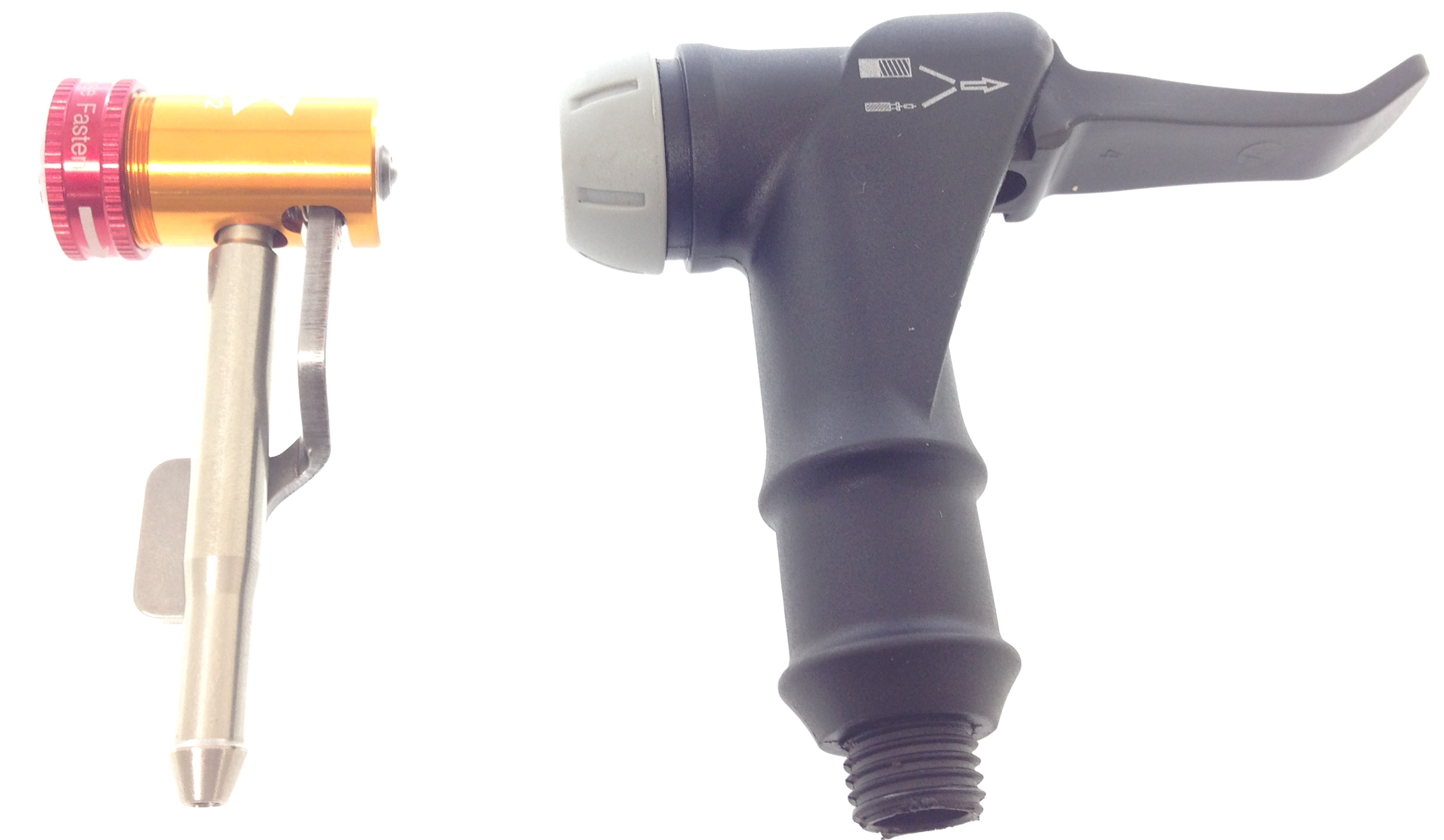

一般的なポンプヘッド(今回比較したサーファスFP-200)と比べると

かなりコンパクトです。

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

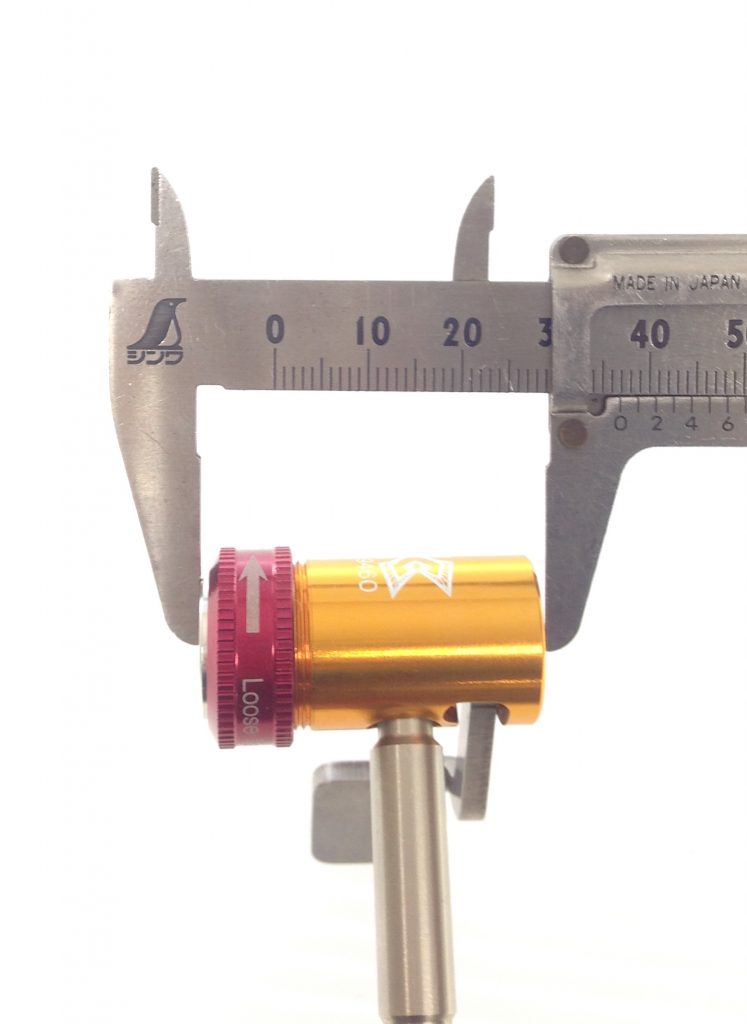

ヘッドの高さは約37ミリ

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式 フロアポンプ用 コンプレッサー用

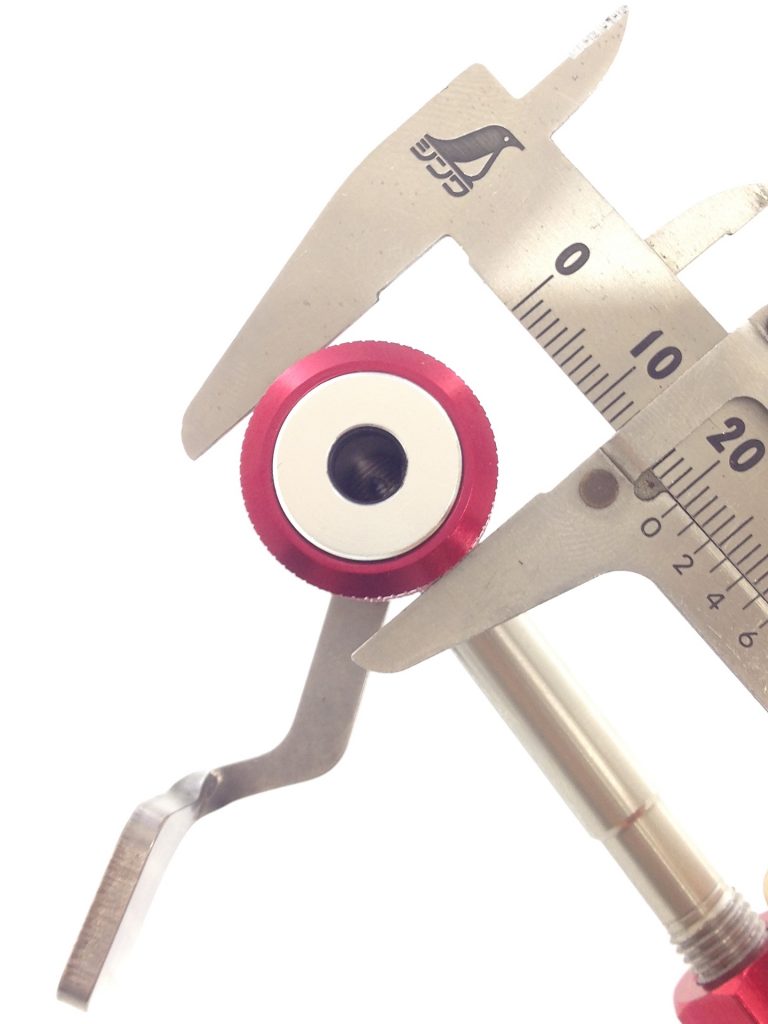

太さは約20ミリ

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式 フロアポンプ用 コンプレッサー用

フロアポンプ用をFP-200に取り付けてみます。

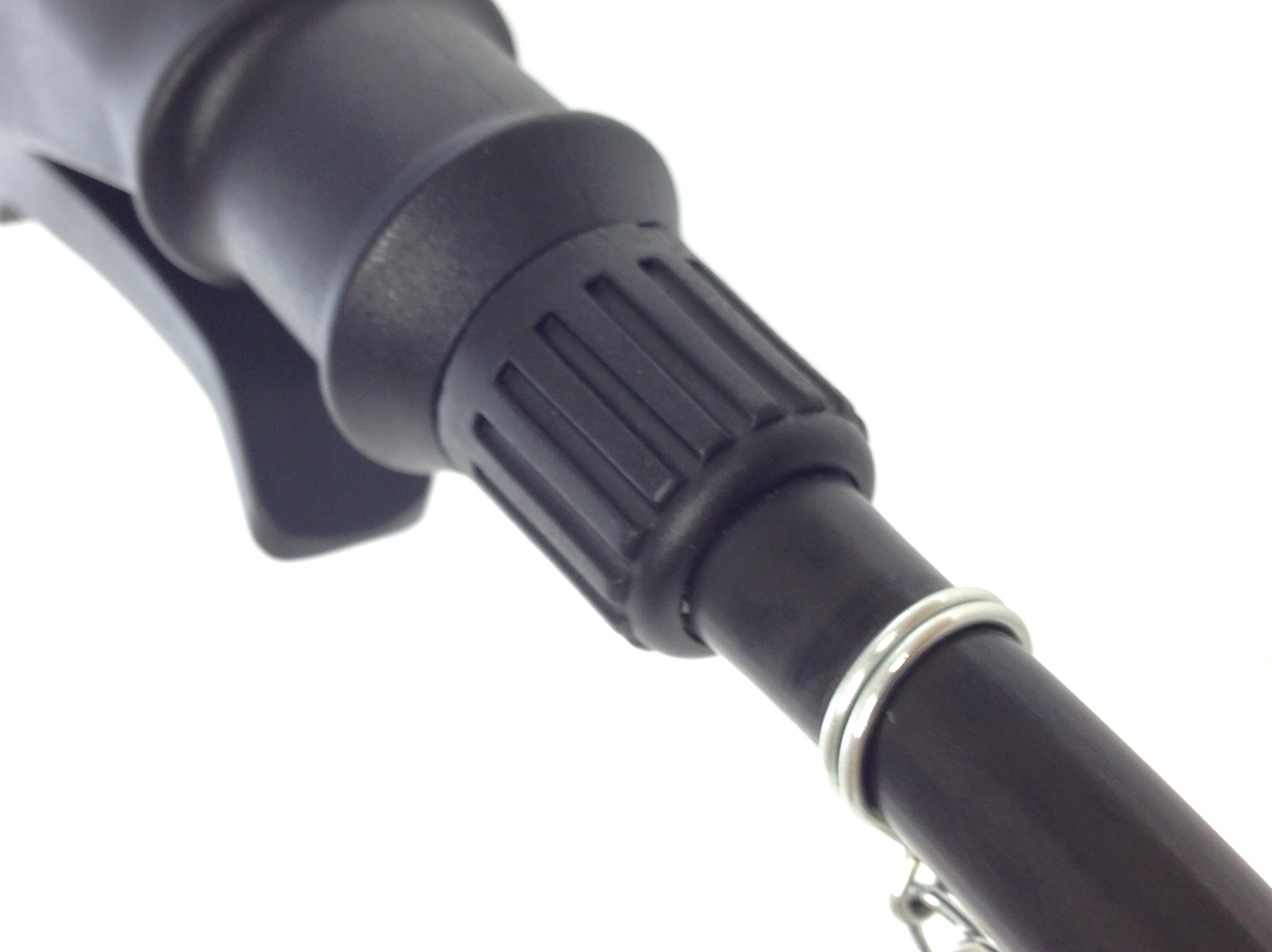

バルブヘッドを外していきます。ヘッド下側のパーツを回してヘッドを外します。

FP200

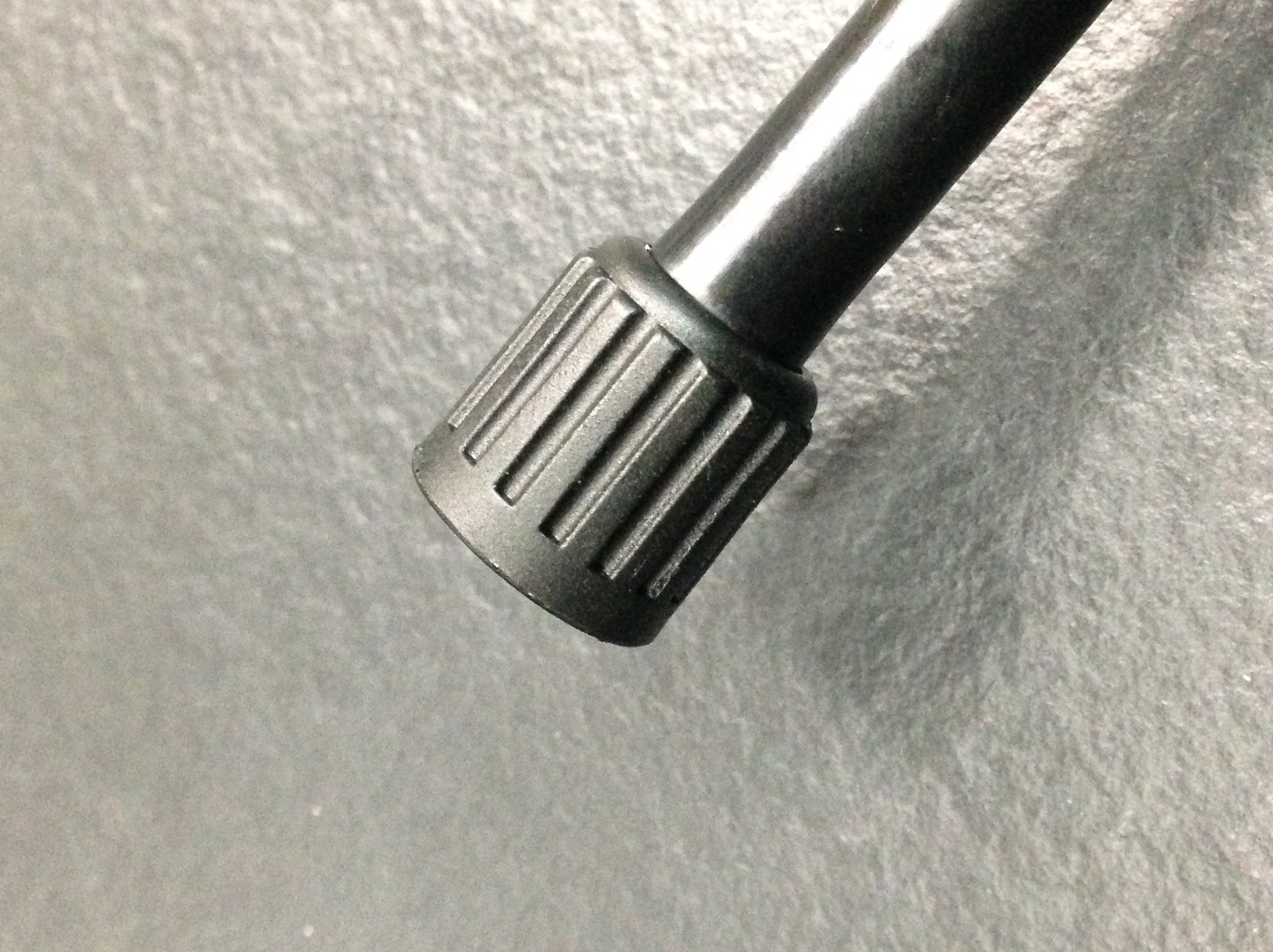

外れました。

FP200

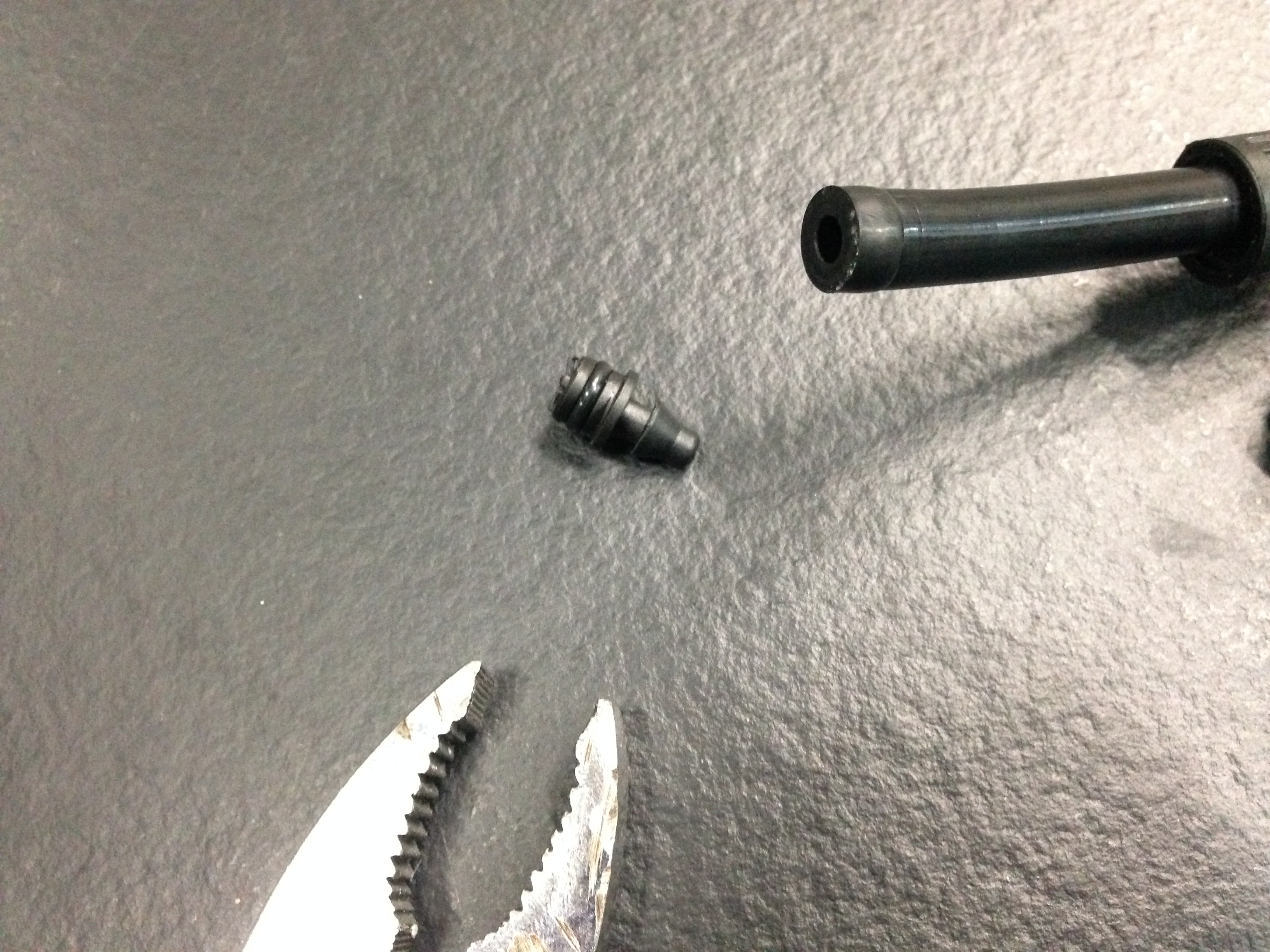

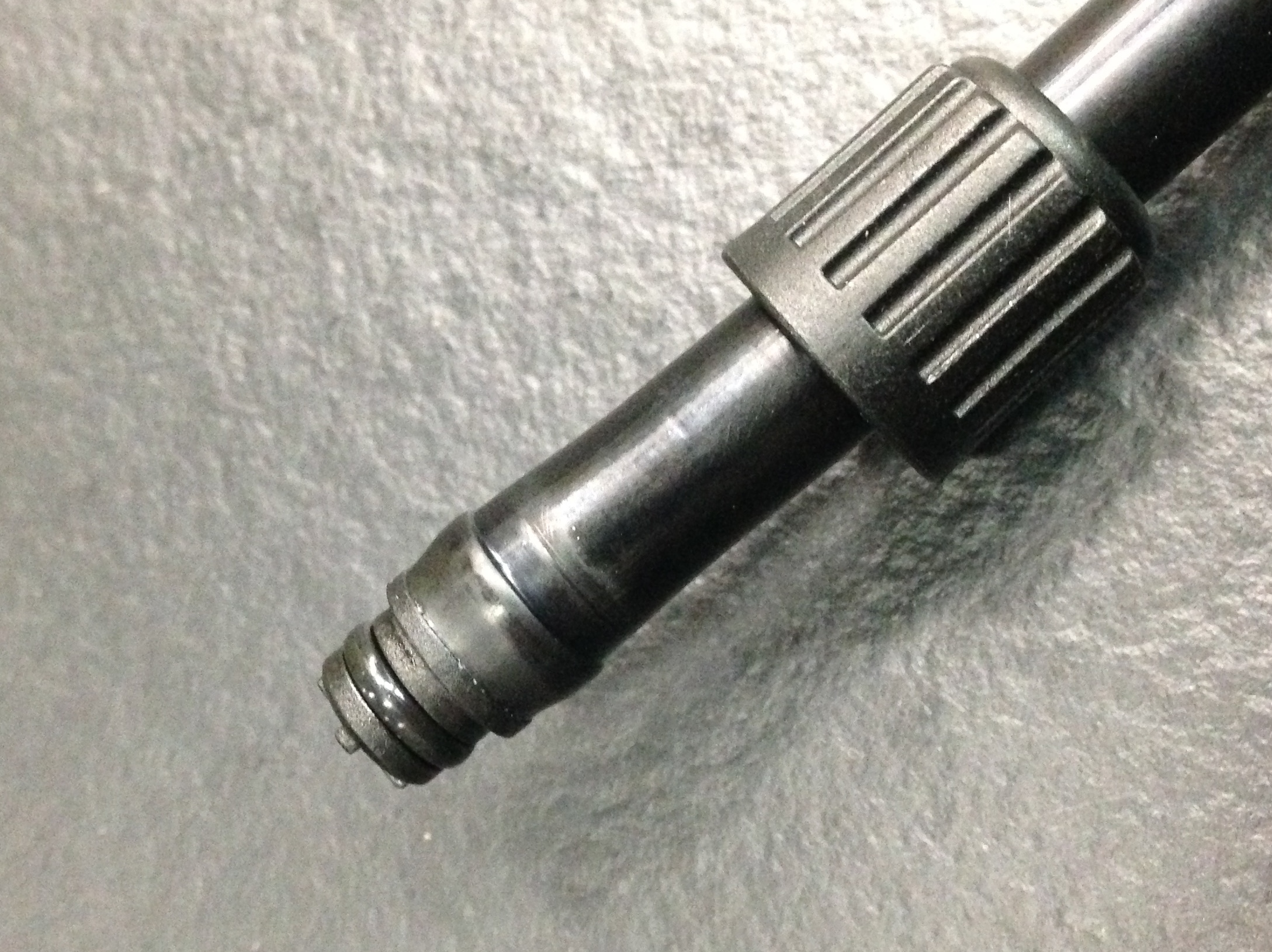

ホースにはOリングが付いたプラスチックのパーツが挿入されています。これが手ではなかなか外れなかったのでプライヤーを使いました。

Fp200

回しながらこじって抜き取ります。KCNC ポンプヘッド取付方法

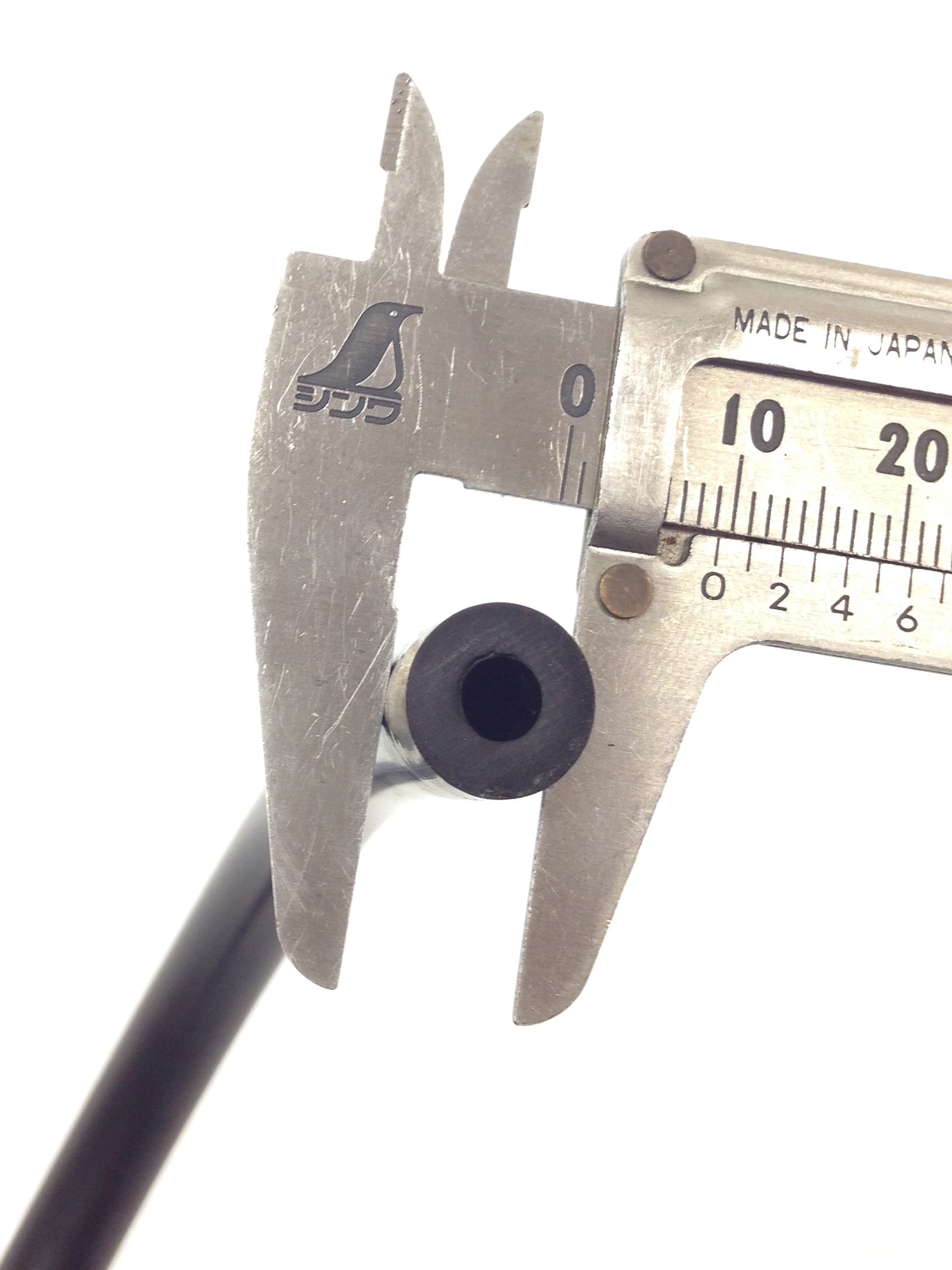

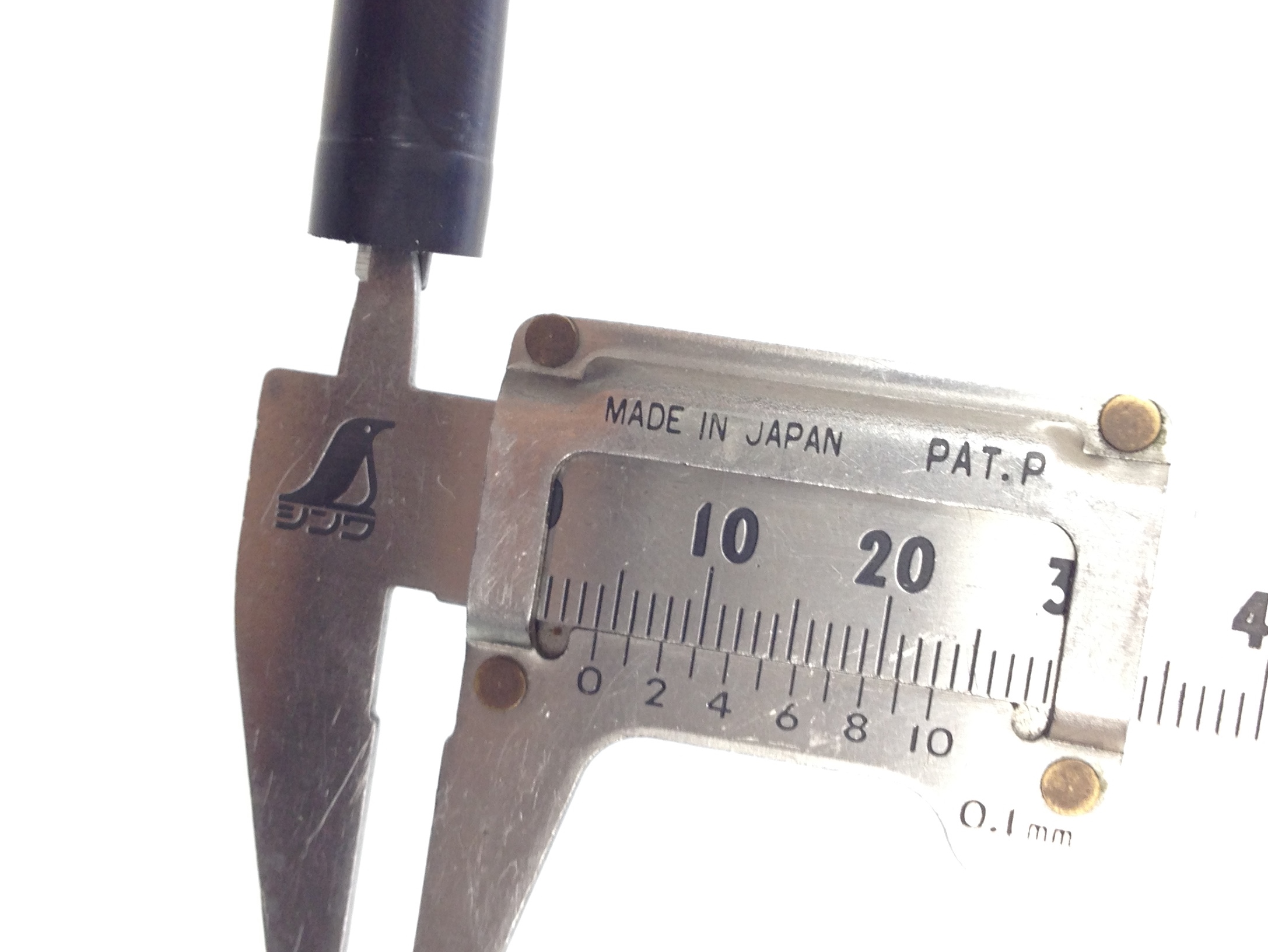

ホースの外径は約9ミリ

FP-200 ホースの直径

内径は4ミリ

FP-200 ホースの内径

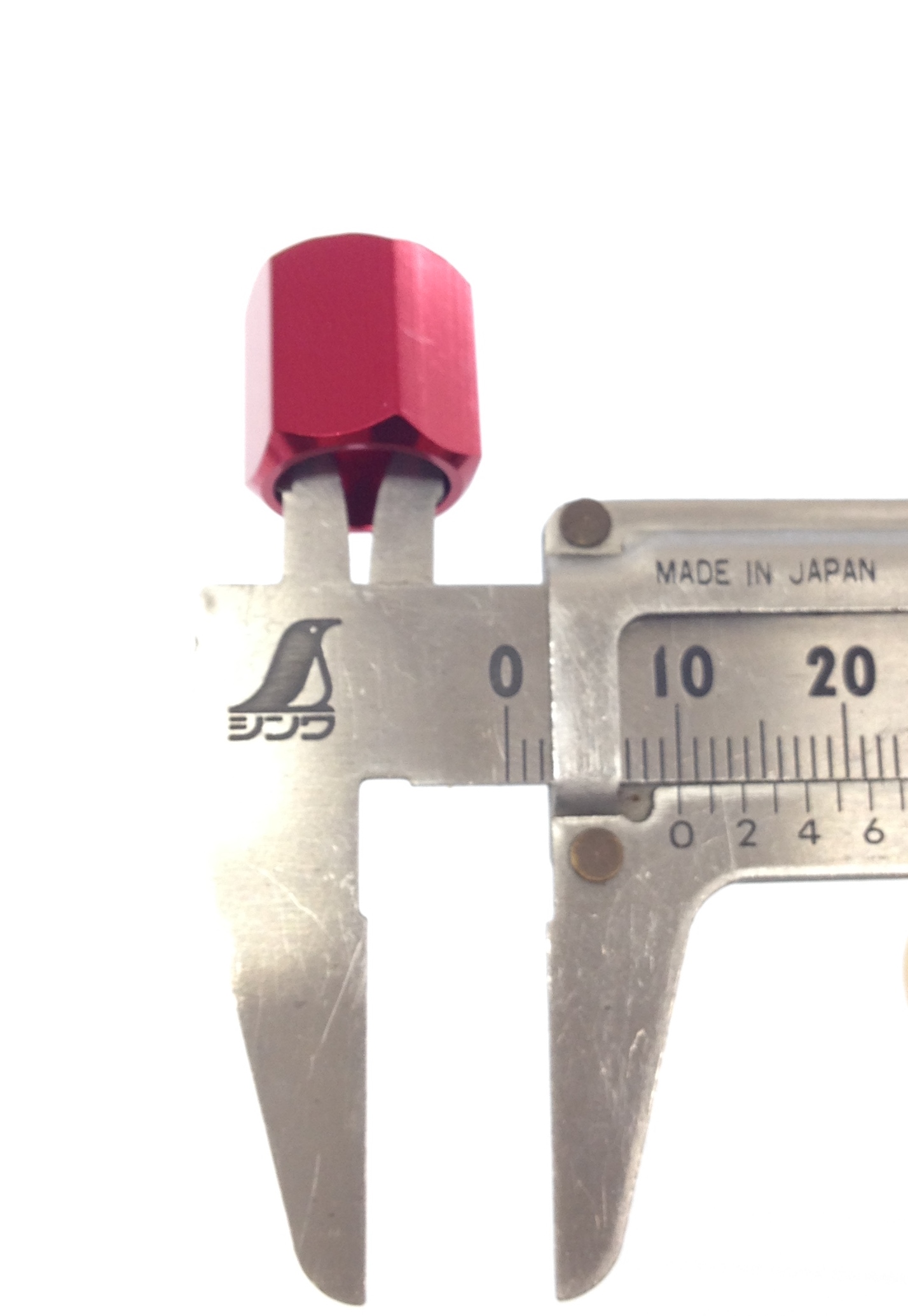

ヘッドの赤いパーツの内径は約10ミリ

KCNC ポンプヘッド取付

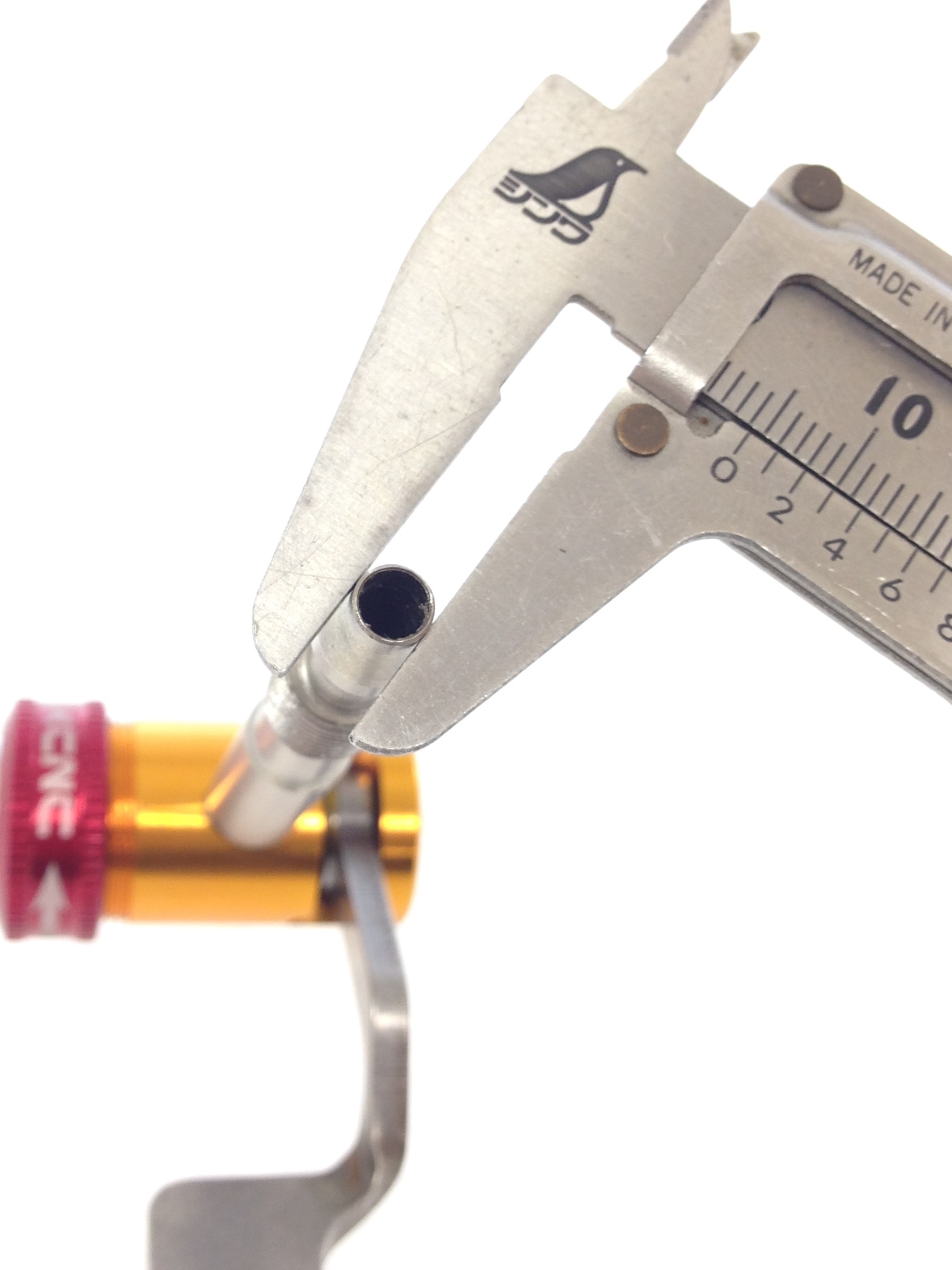

パイプの外径は約4ミリ

KCNC ポンプヘッド取付

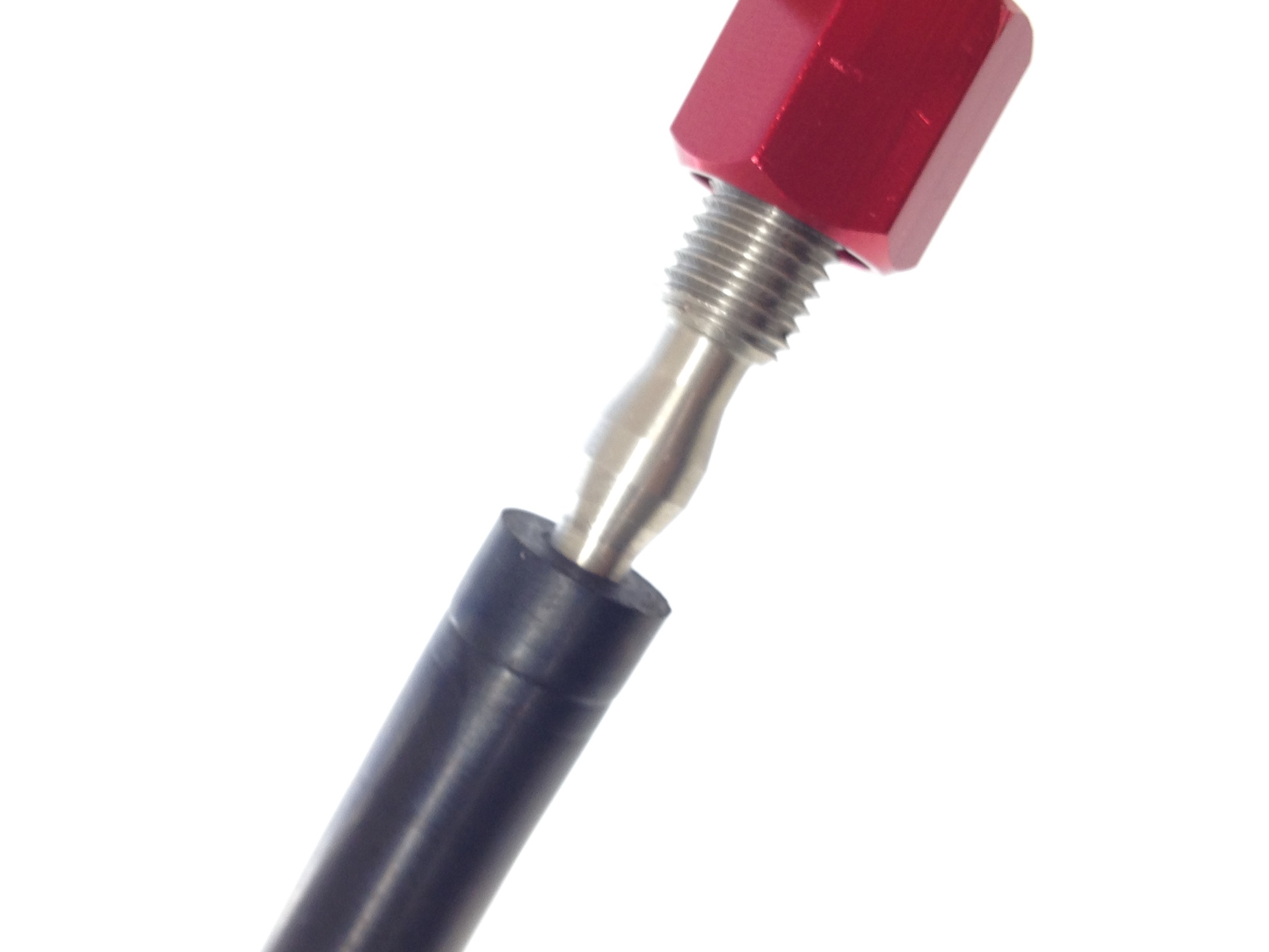

ホースにヘッドを挿入します。

KCNC ポンプヘッド取付

ネジ山の根本までホースを挿し込みKCNC ポンプヘッド取付

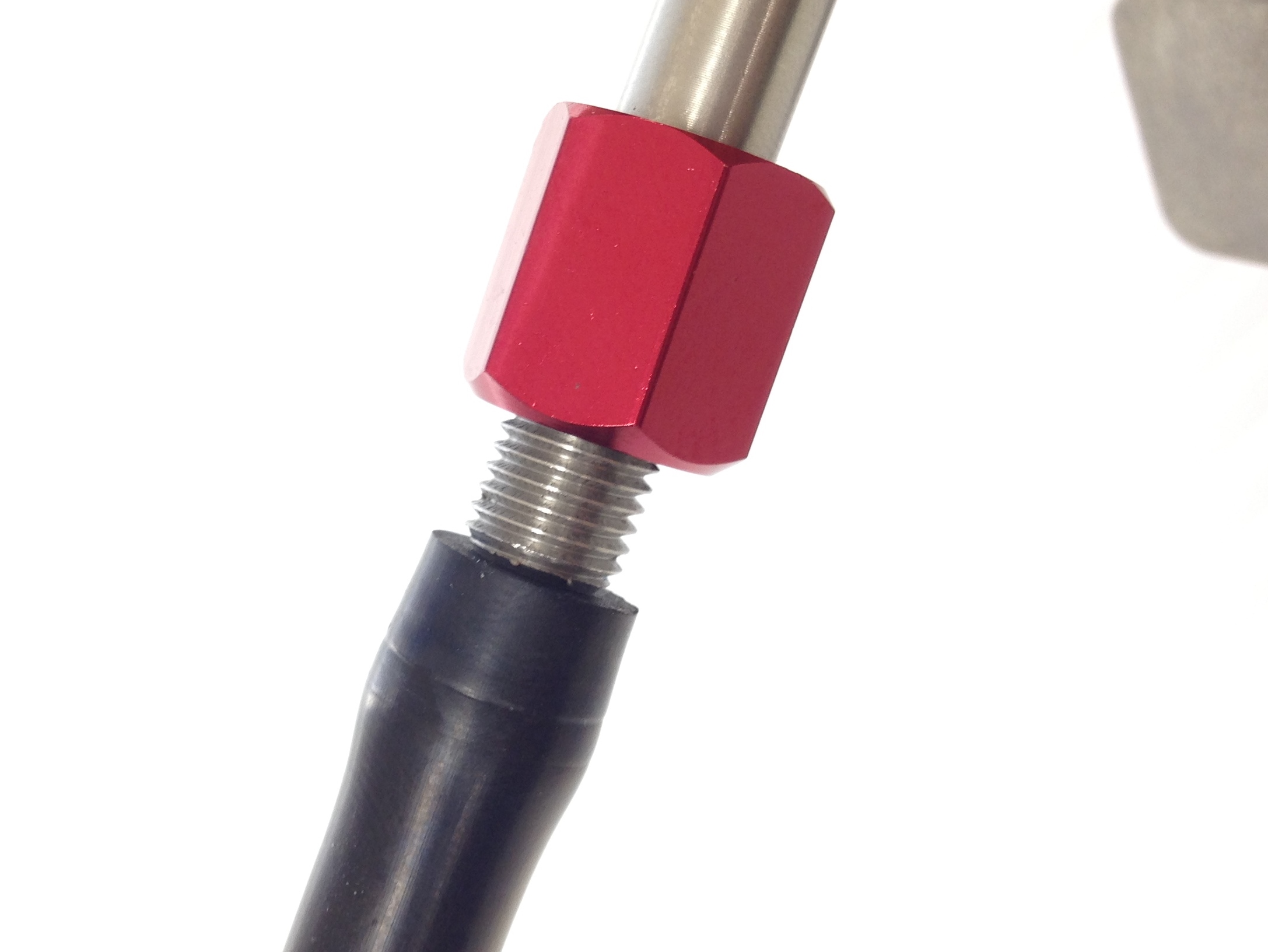

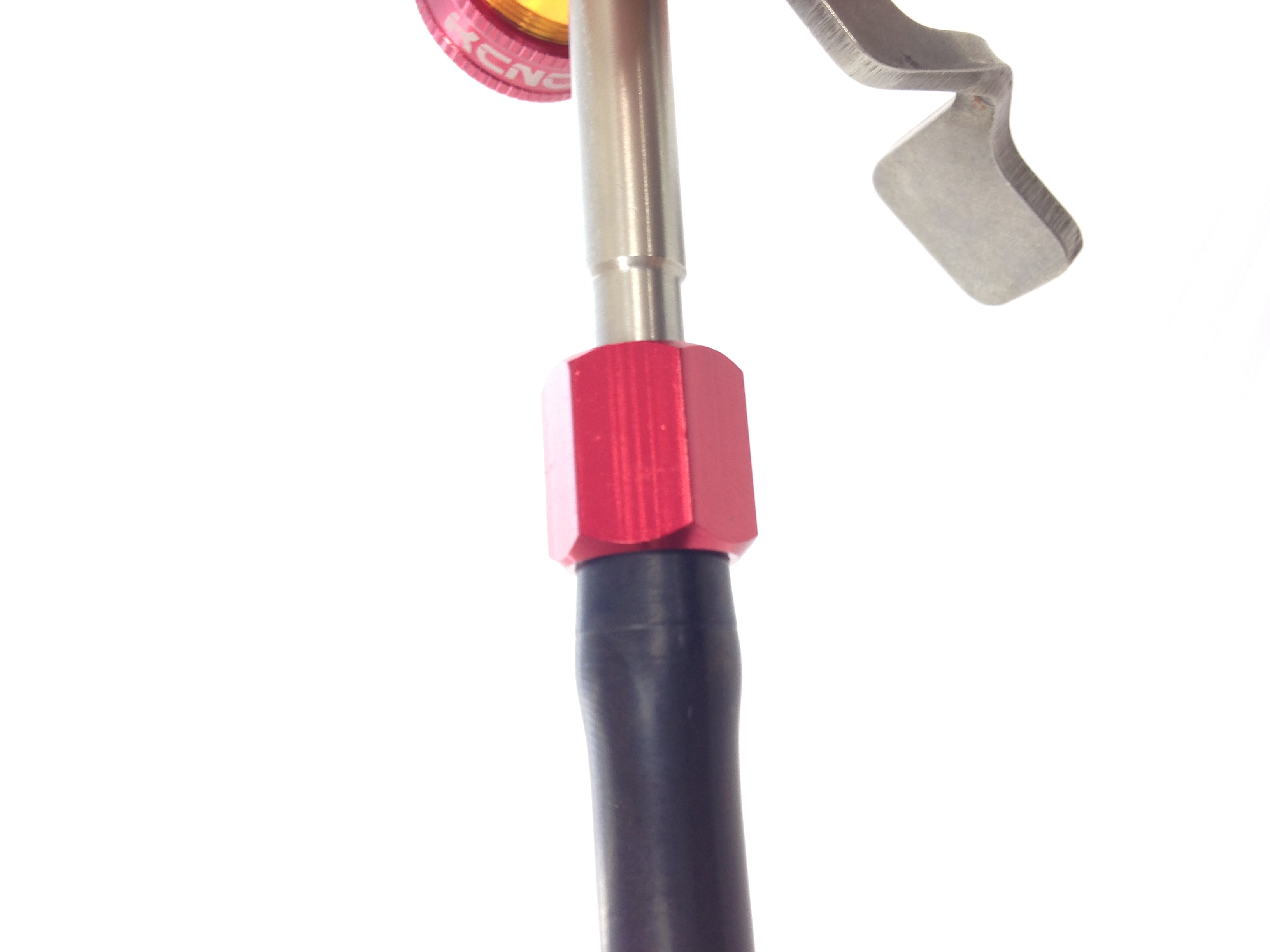

赤いナットを締めこんでいきます。KCNC ポンプヘッド取付

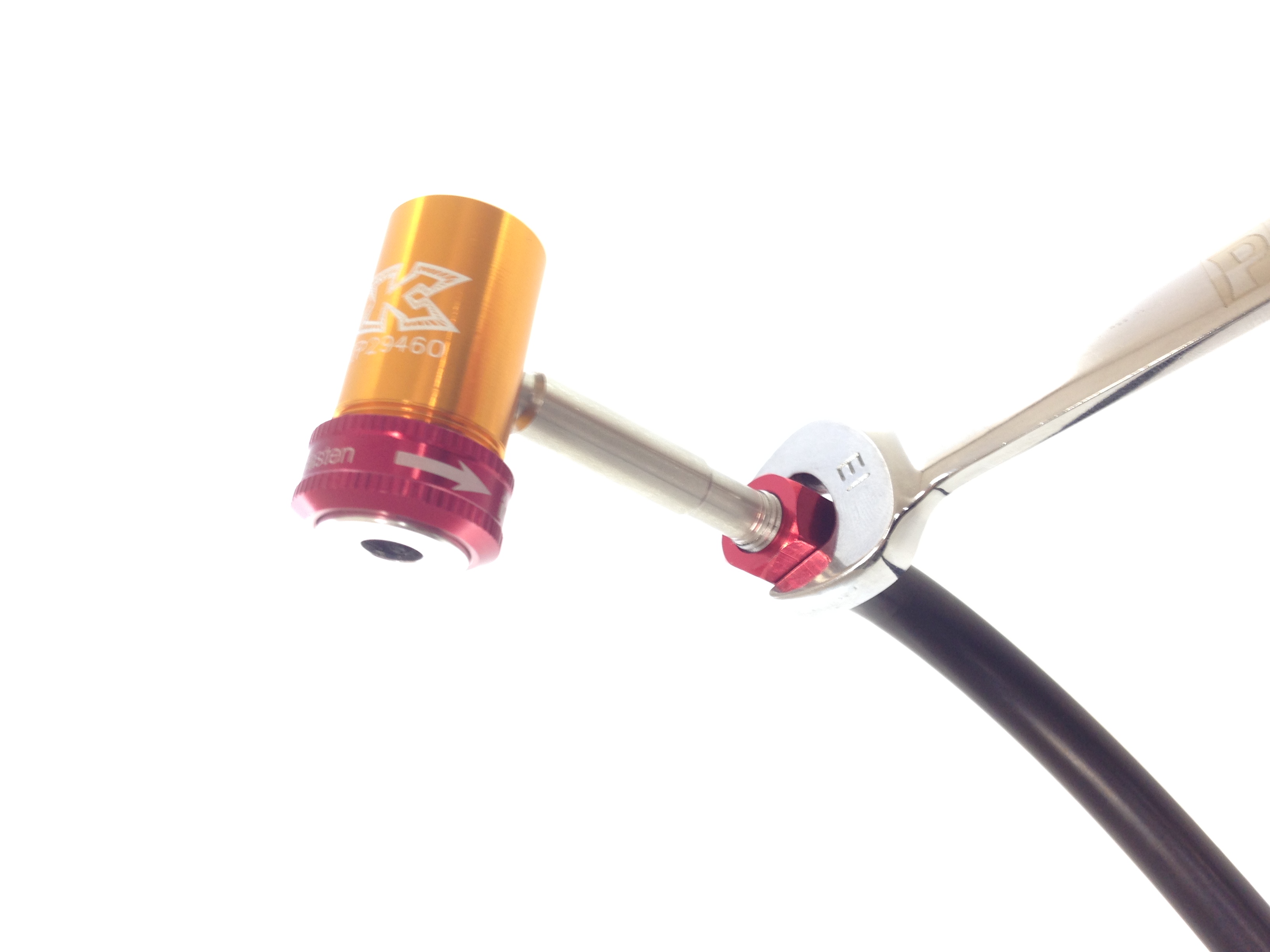

13ミリのスパナを使ってしっかりと締めこみます。

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

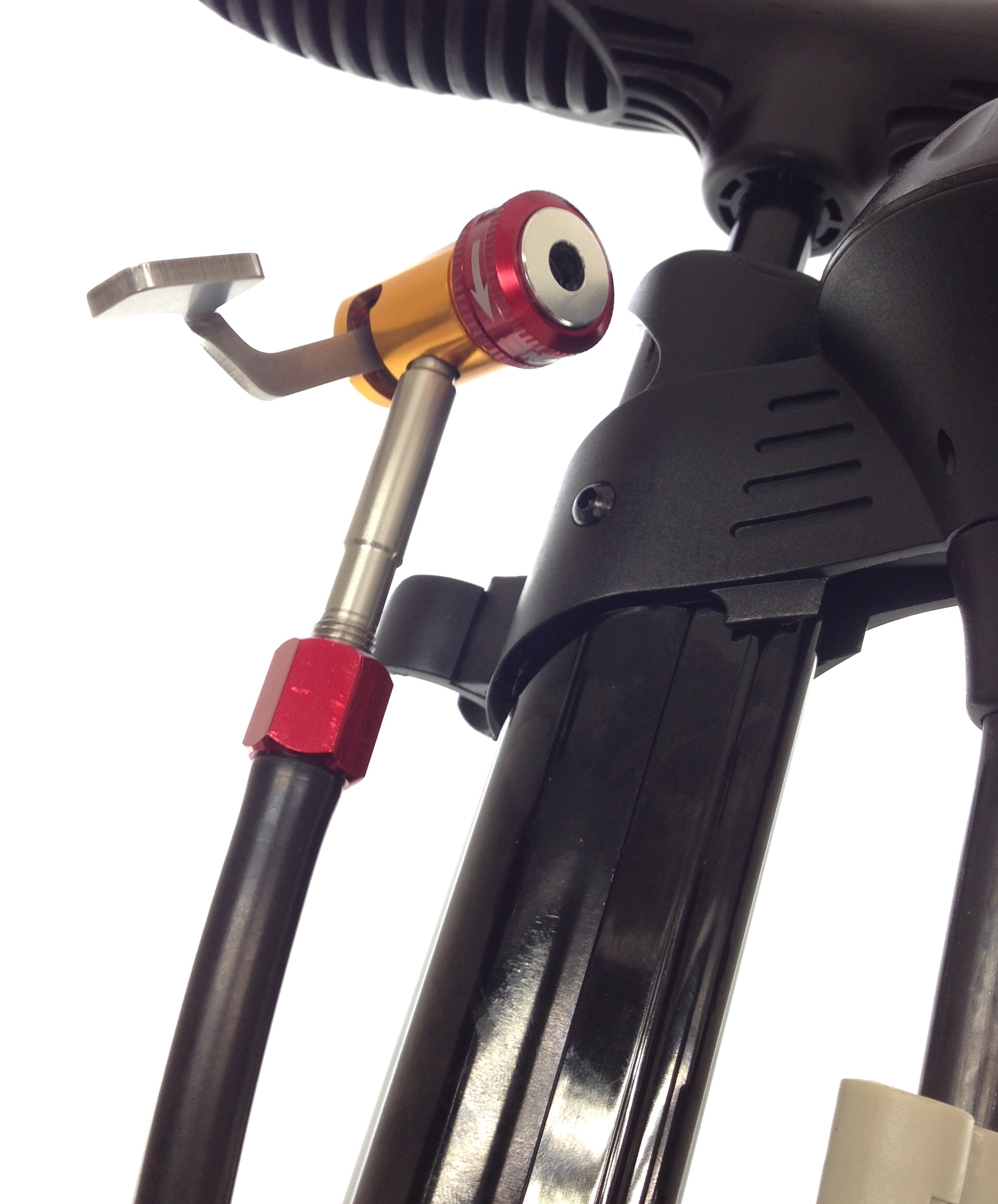

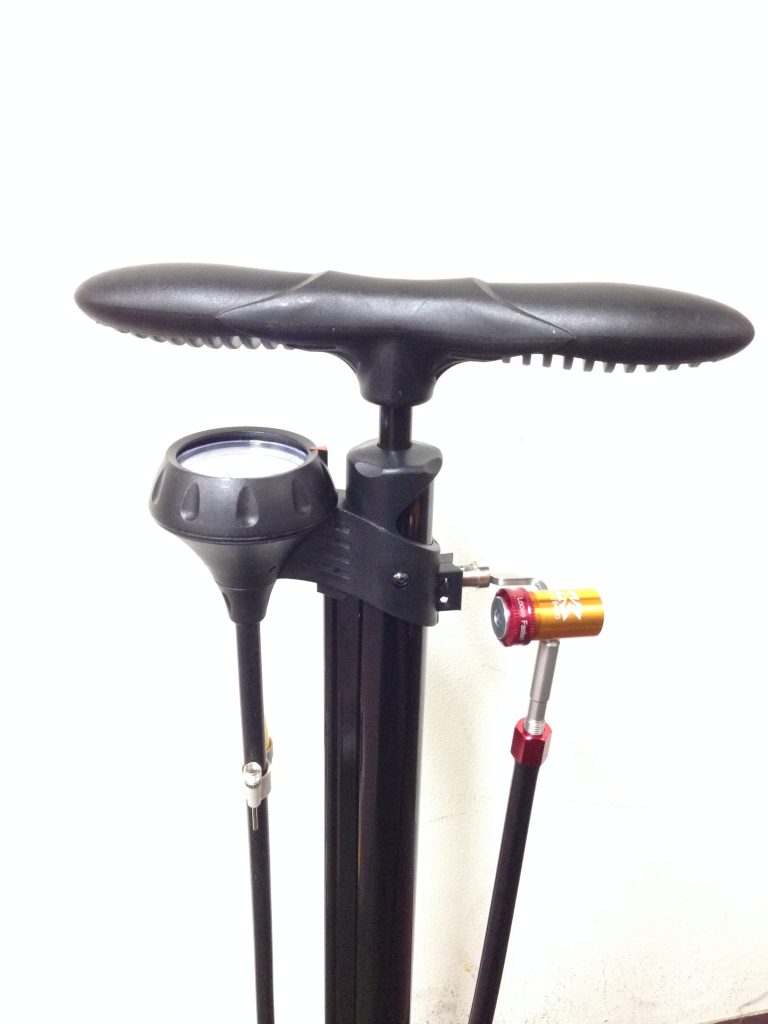

装着完了!

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

で、意外な残念ポイントに気づいてしまいました・・・

バルブヘッドを本体に留めておくプラスチックのパーツがあるんですが、そこにKCNCのポンプヘッドがくっつかない・・

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

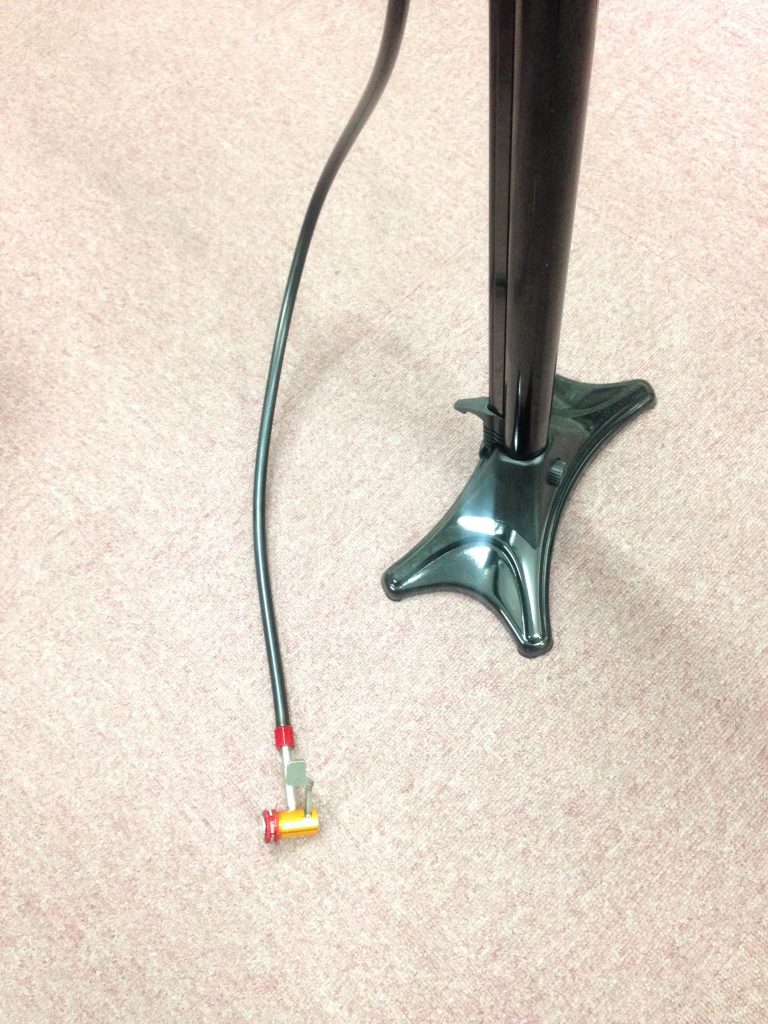

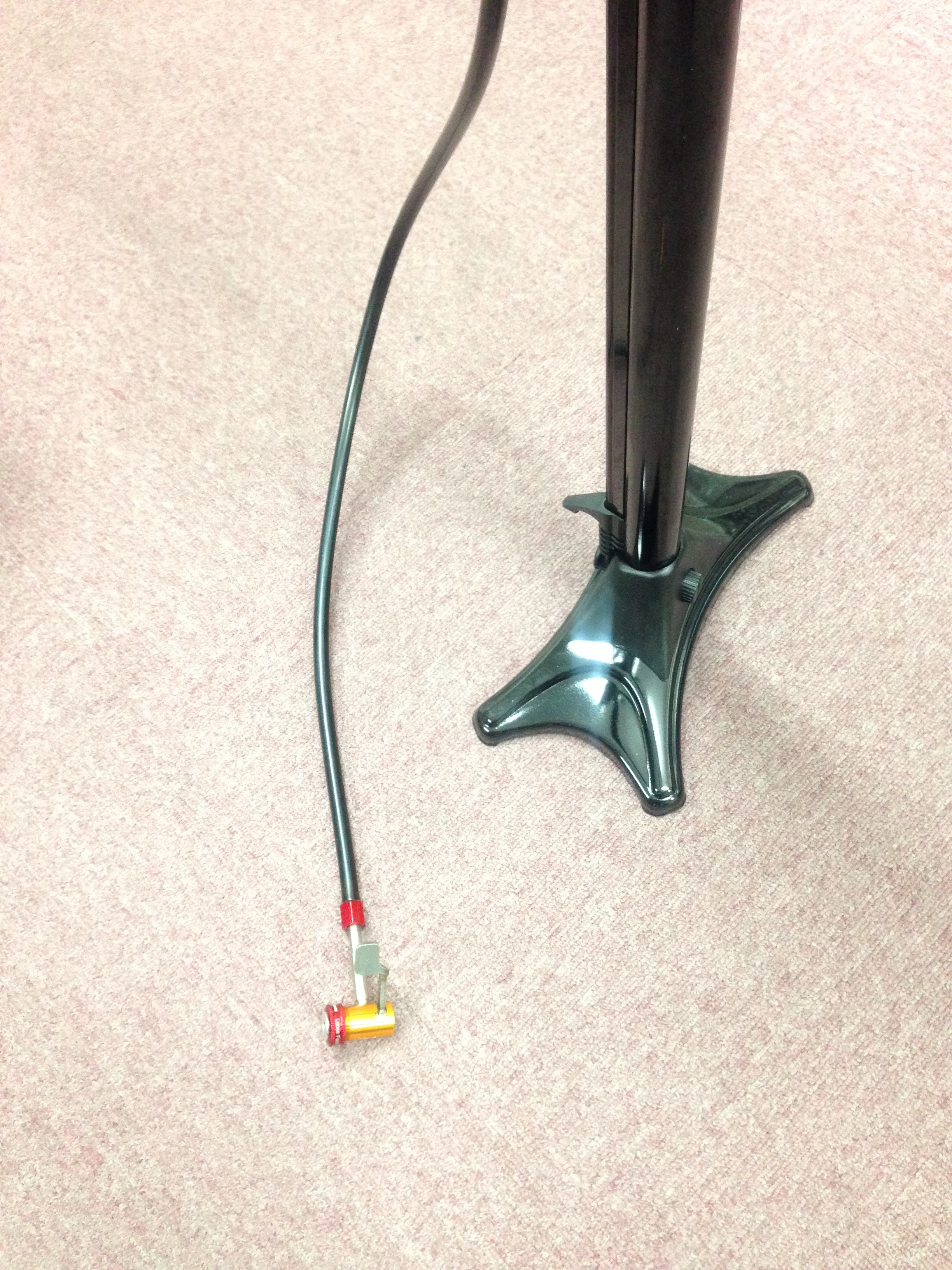

このままだと、使わない時にホースからヘッドまでが地面にべた~っとなって非常に悲しい状況になってしまいます。

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

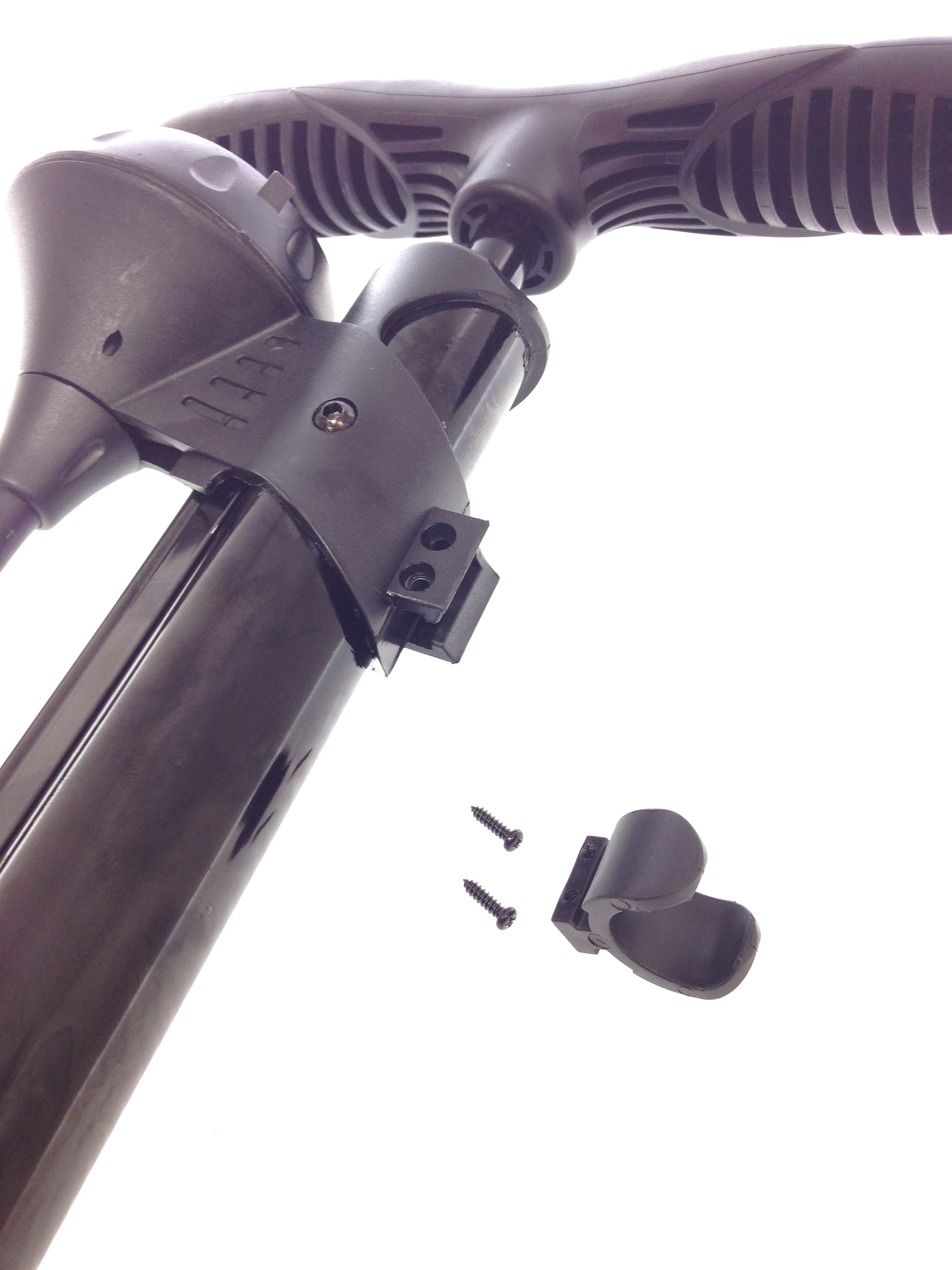

ええい、こんなもの、ということでこのパーツは外しちゃいました。

FP-200

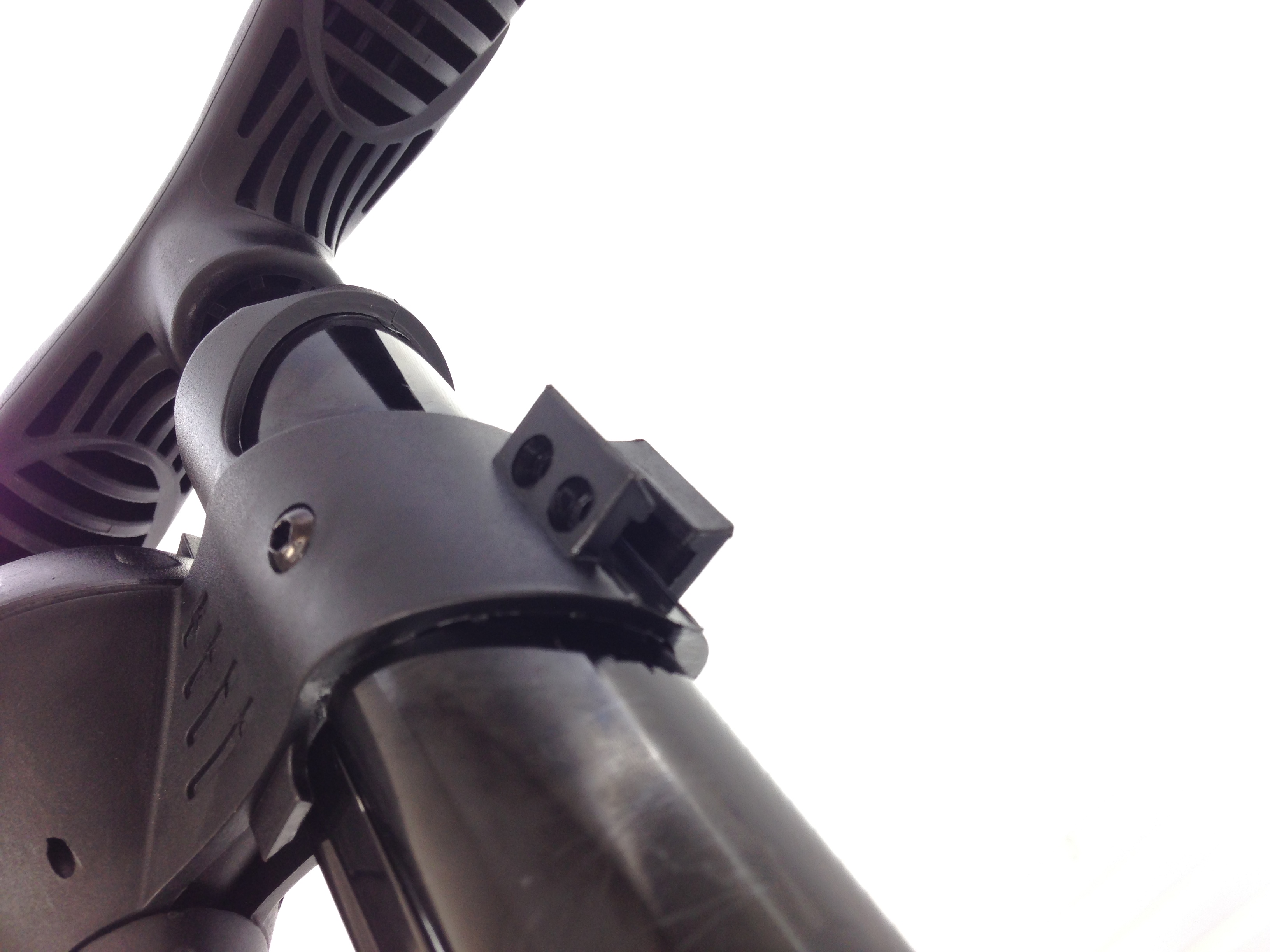

はずしたこの部分に何かを付けて、うまく行かないものだろうか・・・

FP-200

とそこに、天の声「マグネットで付ければいいんじゃないですか」

なるほど!と思ってデスクの引き出しを探すと、出てきました。

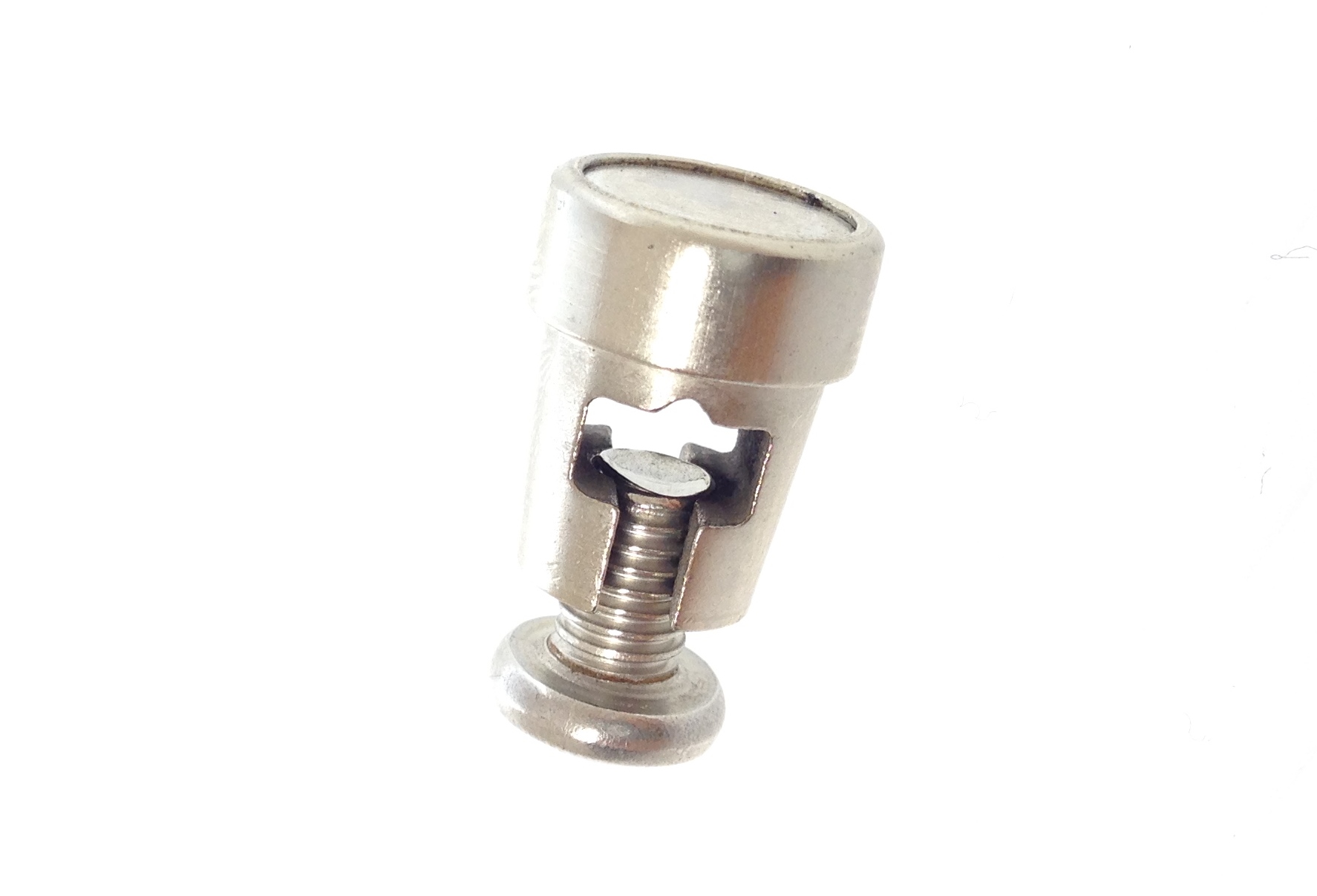

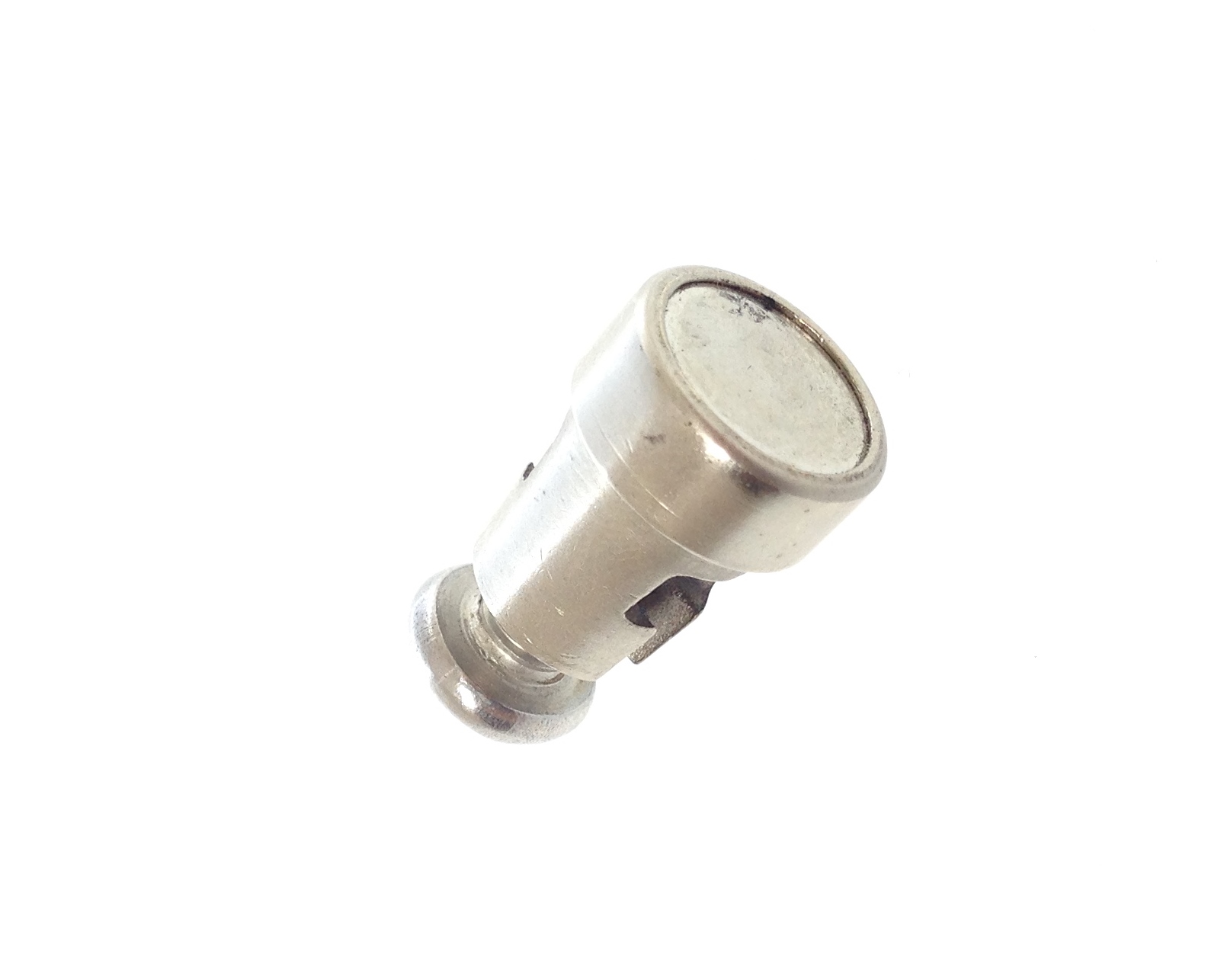

サイクルコンピューターのマグネット。

サイクルコンピューター マグネット

小さいですが、強化マグネットになっているので意外とよさそうです。

ネジを少し緩めて・・・

サイクルコンピューター マグネット

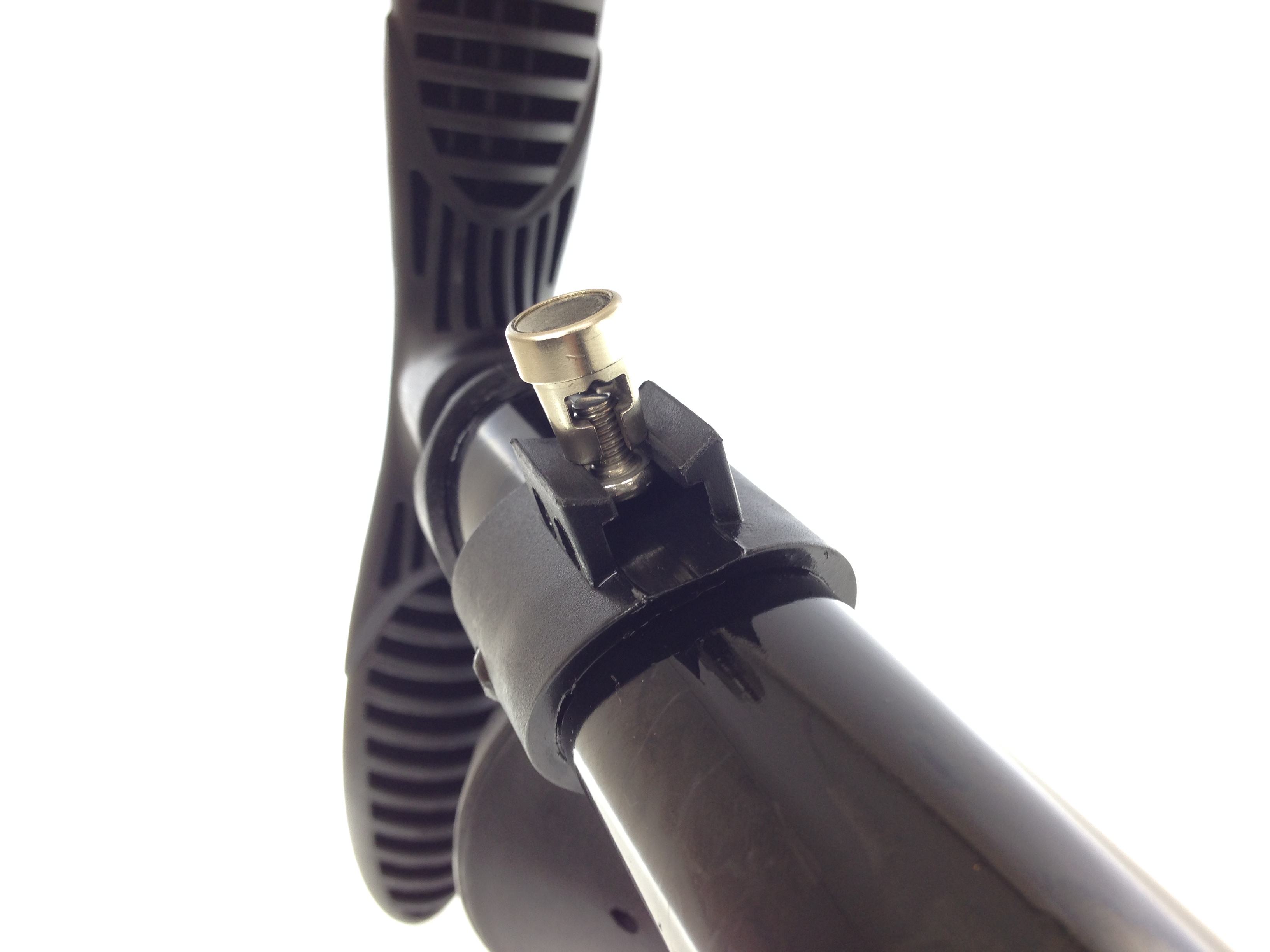

溝に奇跡的にぴったりはまりました!磁石なら100均とかでも売っているので、サイクルコンピューターのマグネットである必要はないです。でもせっかくなのでこれで使うことにしました。

FP-200

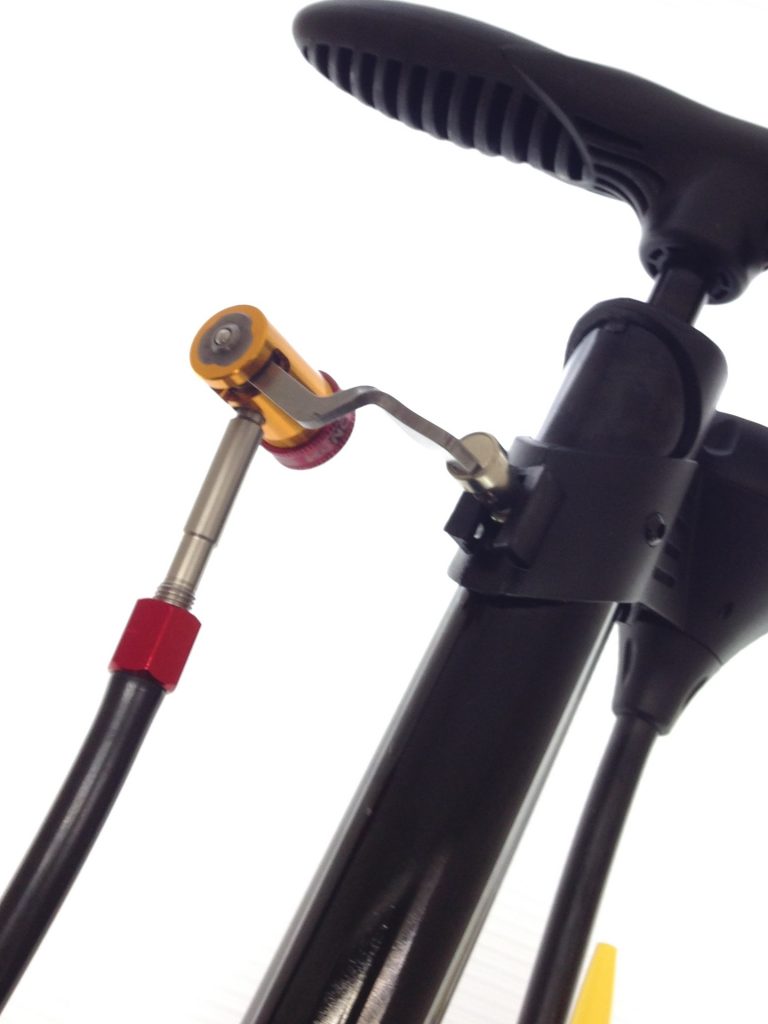

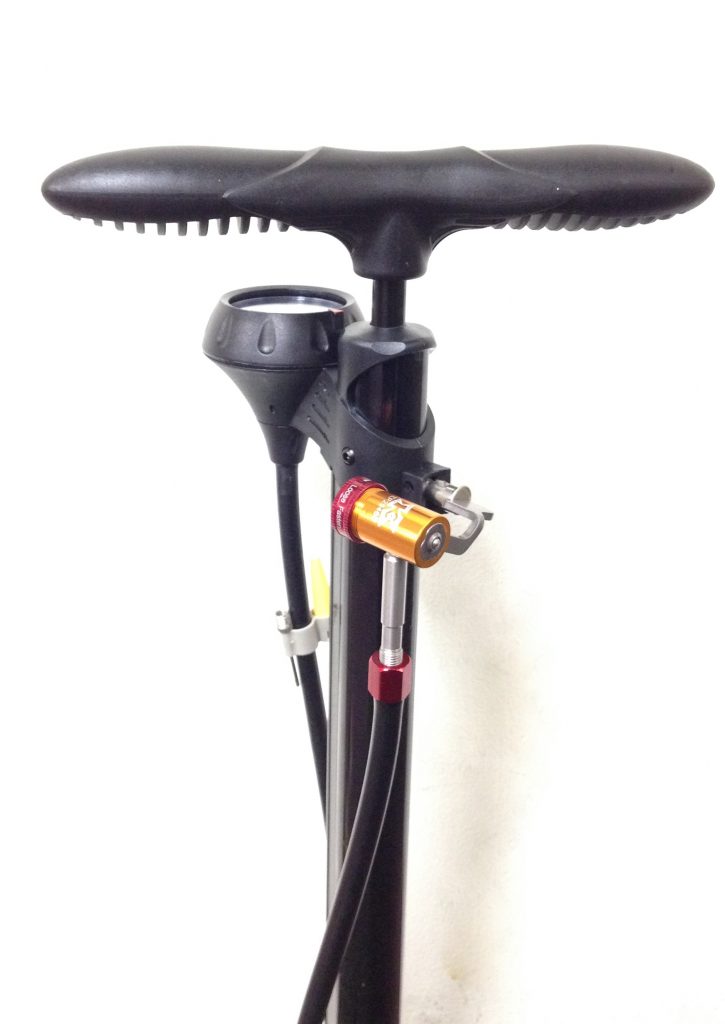

レバーが鉄になっているので、パチンといい感じでくっつきます。

これならヘッドが地面にこすって削れることもありません!

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式

とってもいい感じです。

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式 FP-200

別角度から。

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式 FP-200

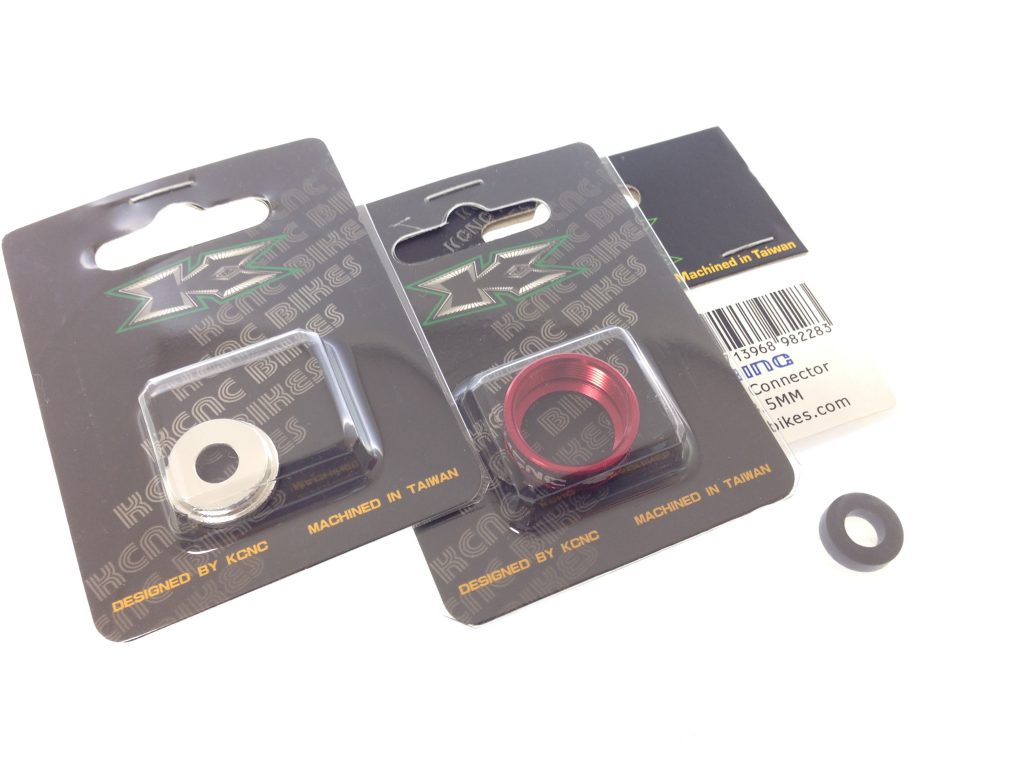

バルブヘッドで気になるのが、補修パーツ。

ご用意ございます。

左側から

ラバーパッキン

アルミパッキンリテイナー

バルブヘッドキャップ

作りの良いパーツなので、消耗品がしっかりあるのはうれしいですね。

KCNC PUMP CONNECTORS ポンプヘッド 横レバー式 補修品

FP-200のポンピングの軽さと、KCNCのバルブヘッドの食いつき感、最高の組み合わせです。

以上、KCNCからおすすめのバルブヘッドでした。
