チューブレス化の時に気を付けたいバルブ長

チューブレス化に必要なチューブレスバルブの長さ

自分のホイールに対してどれくらいのバルブ長を選んだらいいのかまとめました。

チューブレスバルブのバルブ長について

バルブ長とポンプヘッドの関係

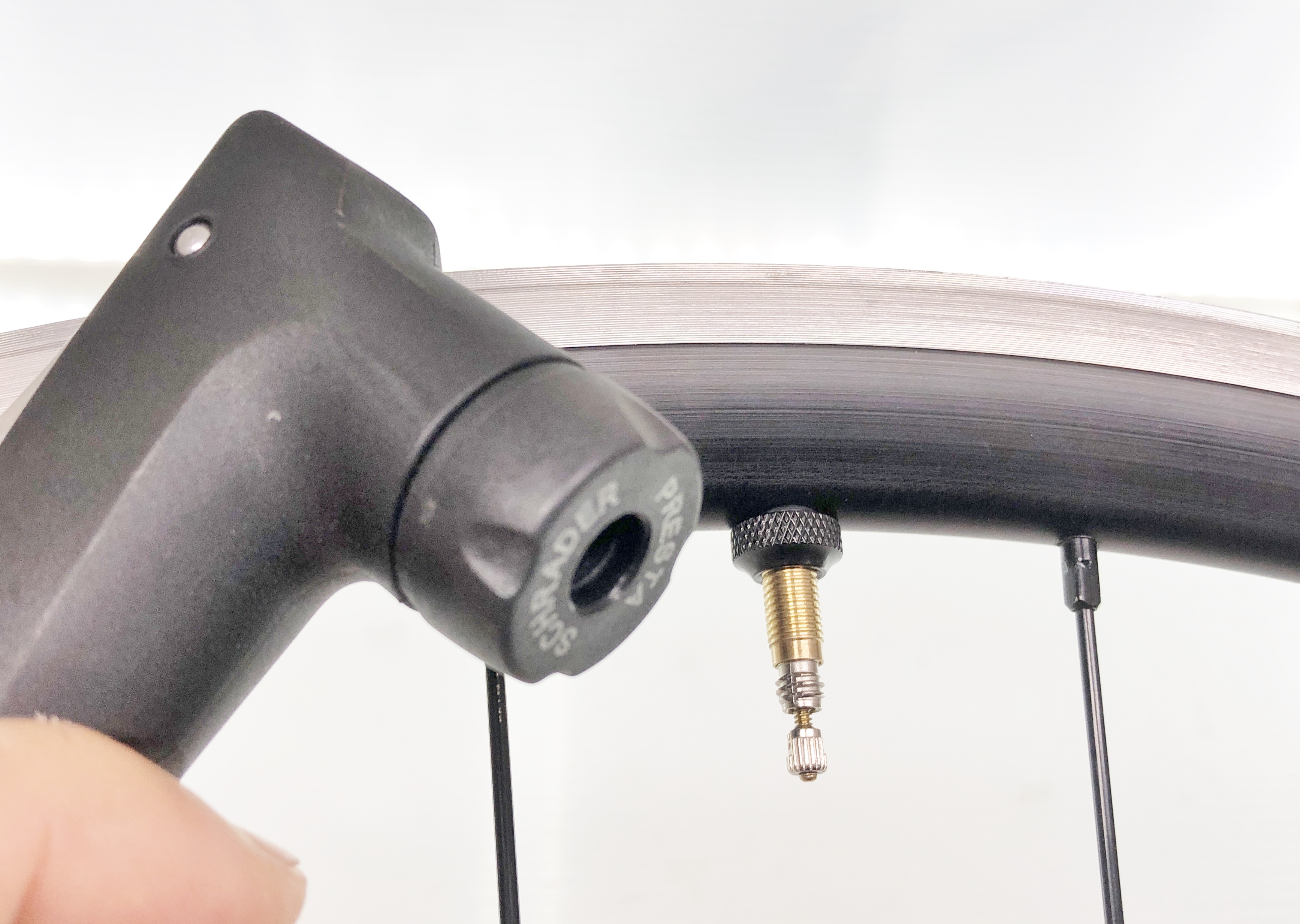

空気を入れるときにバルブの先がある程度出ていないとポンプが使えません

チューブレスバルブのバルブ長について

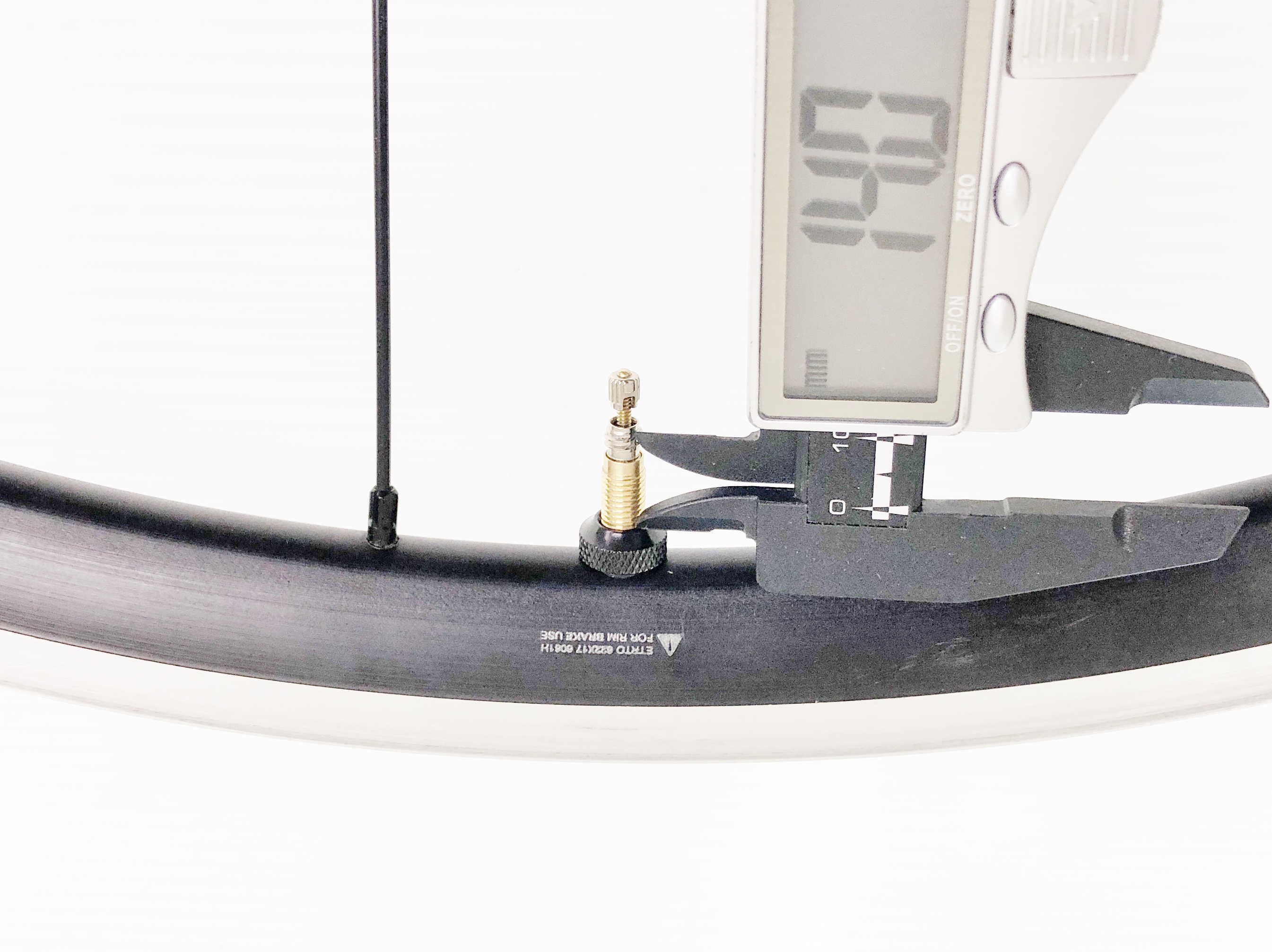

ポンプの形状にも大きく左右されますが、下記のバルブの先端部分の長さが15mm以上は必要となります。

チューブレスバルブのバルブ長について

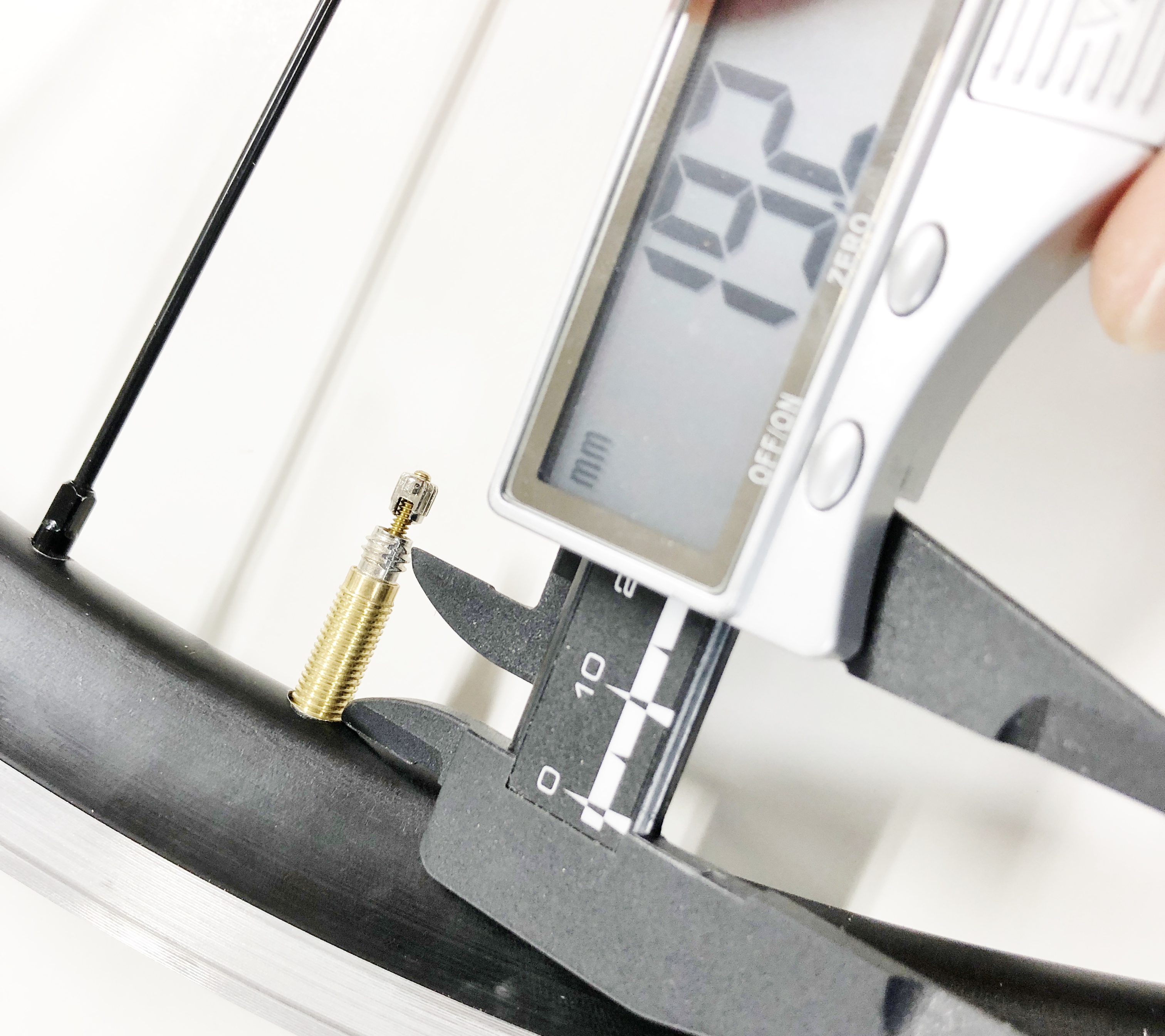

バルブを密着させるためのナットを外した長さは20ミリ弱となります。これはリムハイトによらず必要な値です。

チューブレスバルブのバルブ長について



リムハイトとバルブ長の関係

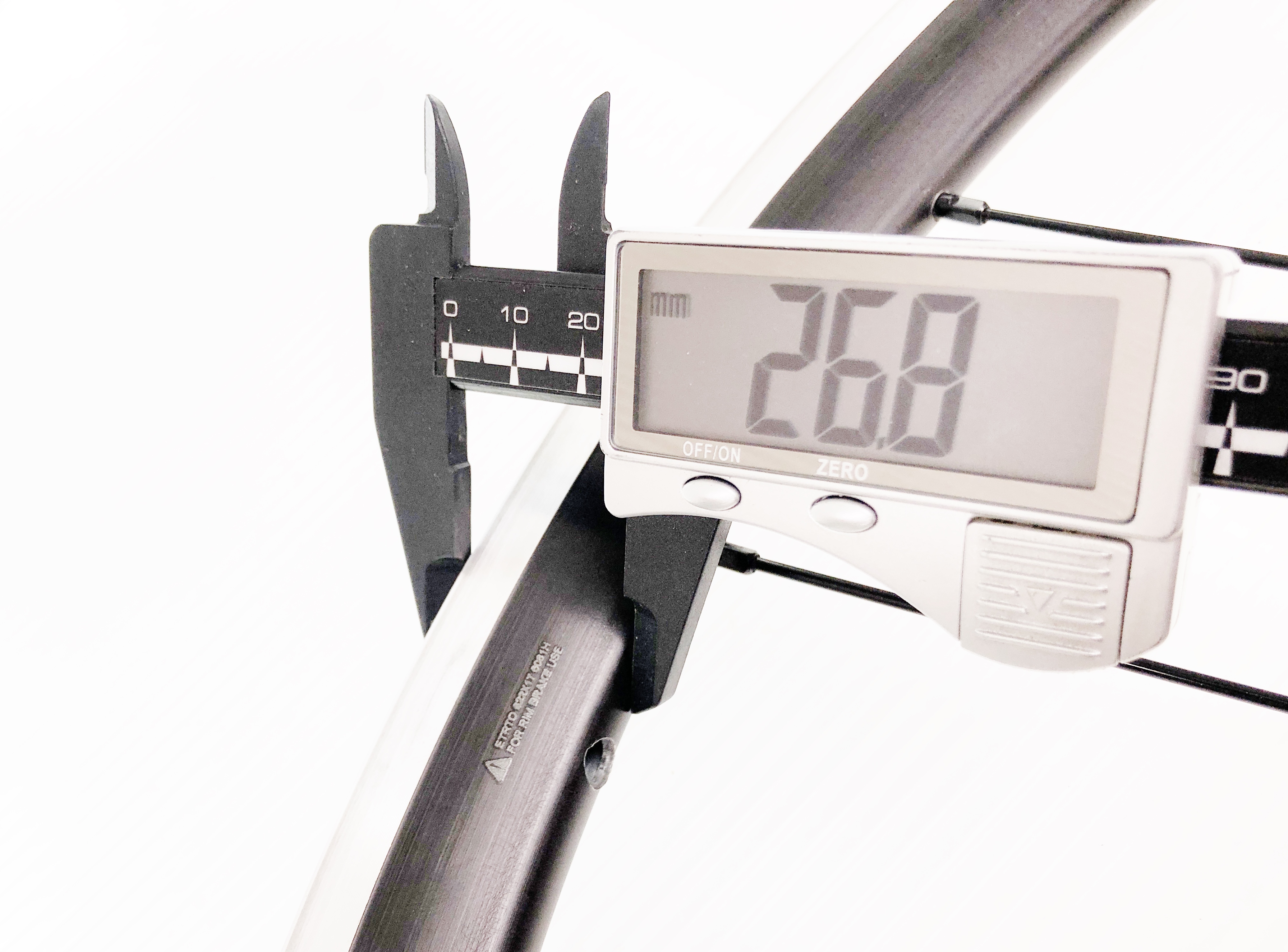

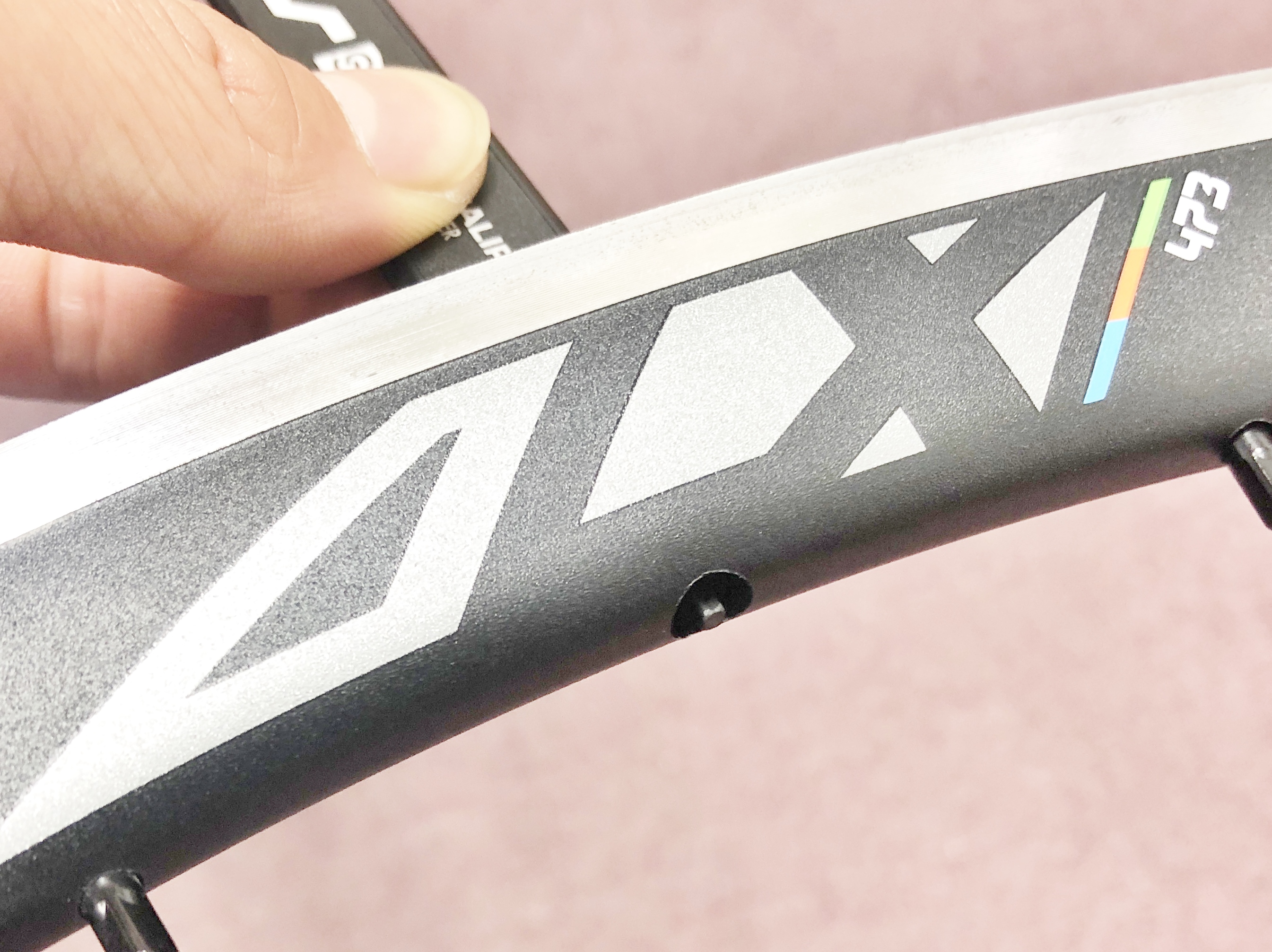

リムハイトと言うと下の写真の部分の値ですが、バルブ長を考えるときにはこの数値は役に立ちません。

チューブレスバルブのバルブ長について

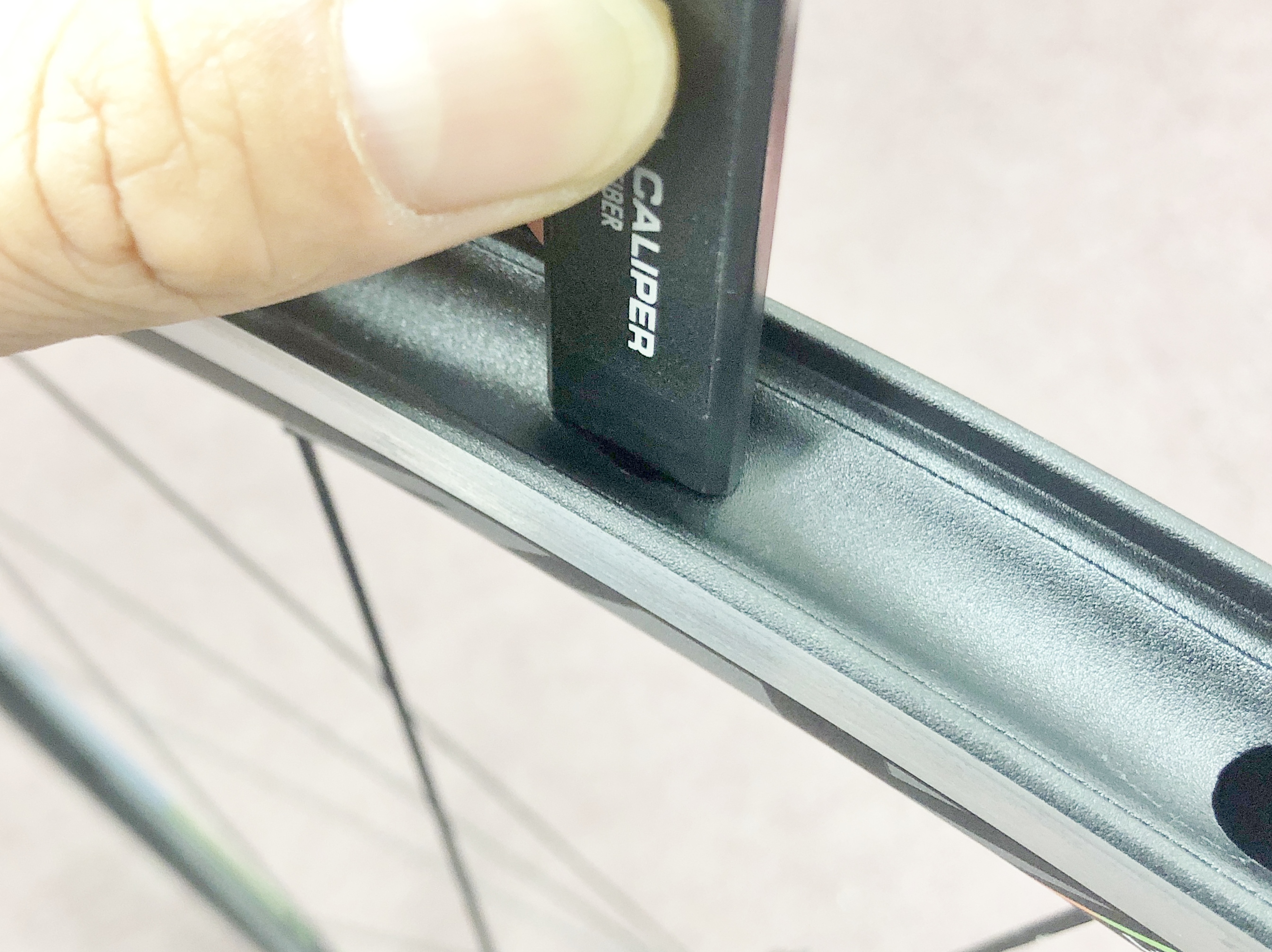

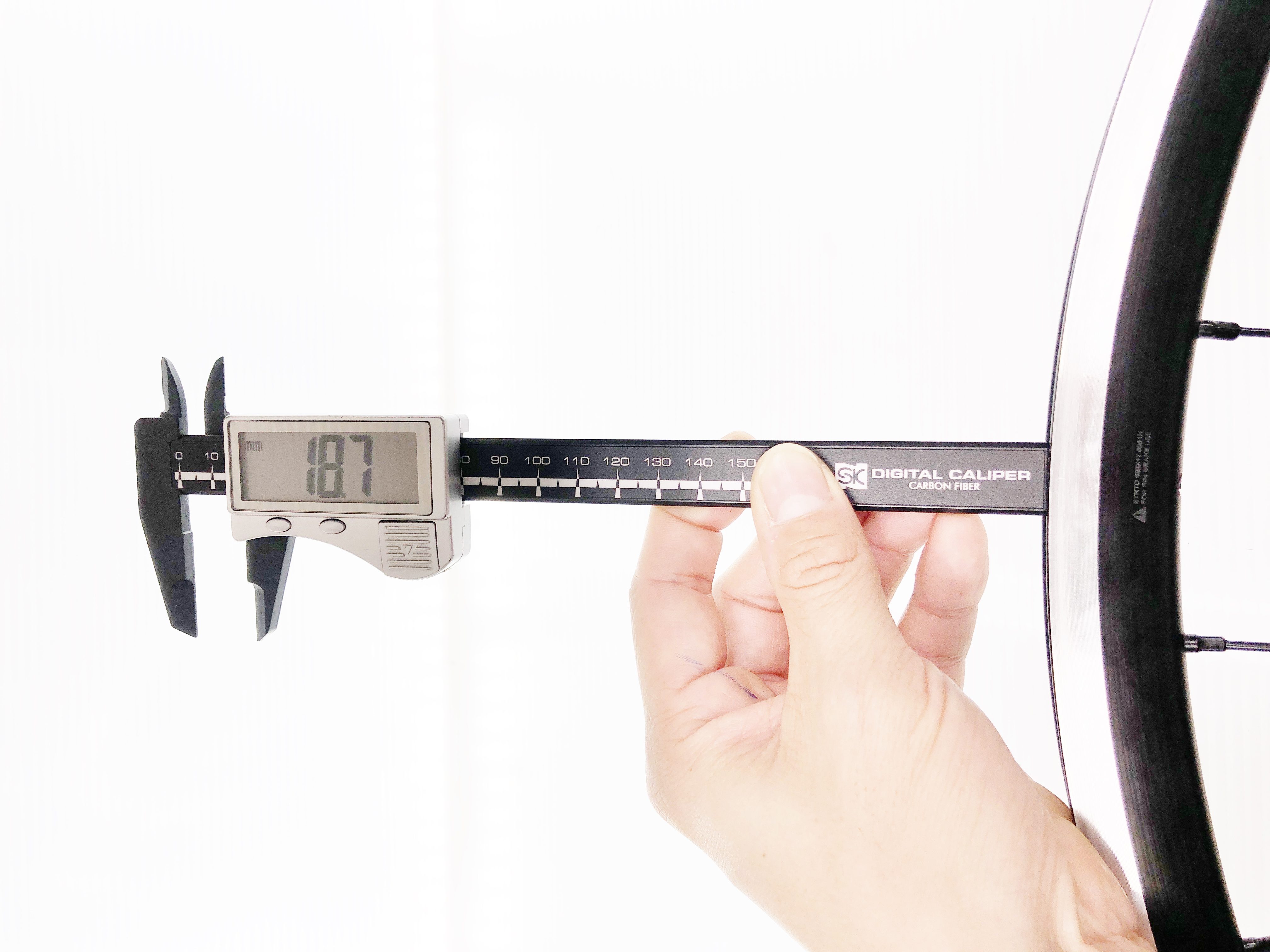

下の写真のバルブの入り口から出口までの距離が重要になります。

チューブレスバルブのバルブ長について チューブレスバルブのバルブ長について

写真だと約19ミリ。ここはリムハイトだけでなく、リムの種類、ブランドによっても変わってくる部分です。

チューブレスバルブのバルブ長について

上記から必要なチューブレスバルブの長さ

「リムから飛び出す部分の必要な長さの値」+「リム内部に隠れる部分の長さの値」=「必要なバルブの長さ」

ということになります。

上記の写真を例に取ると

19.2ミリ+18.7ミリ=37.9ミリ となります。

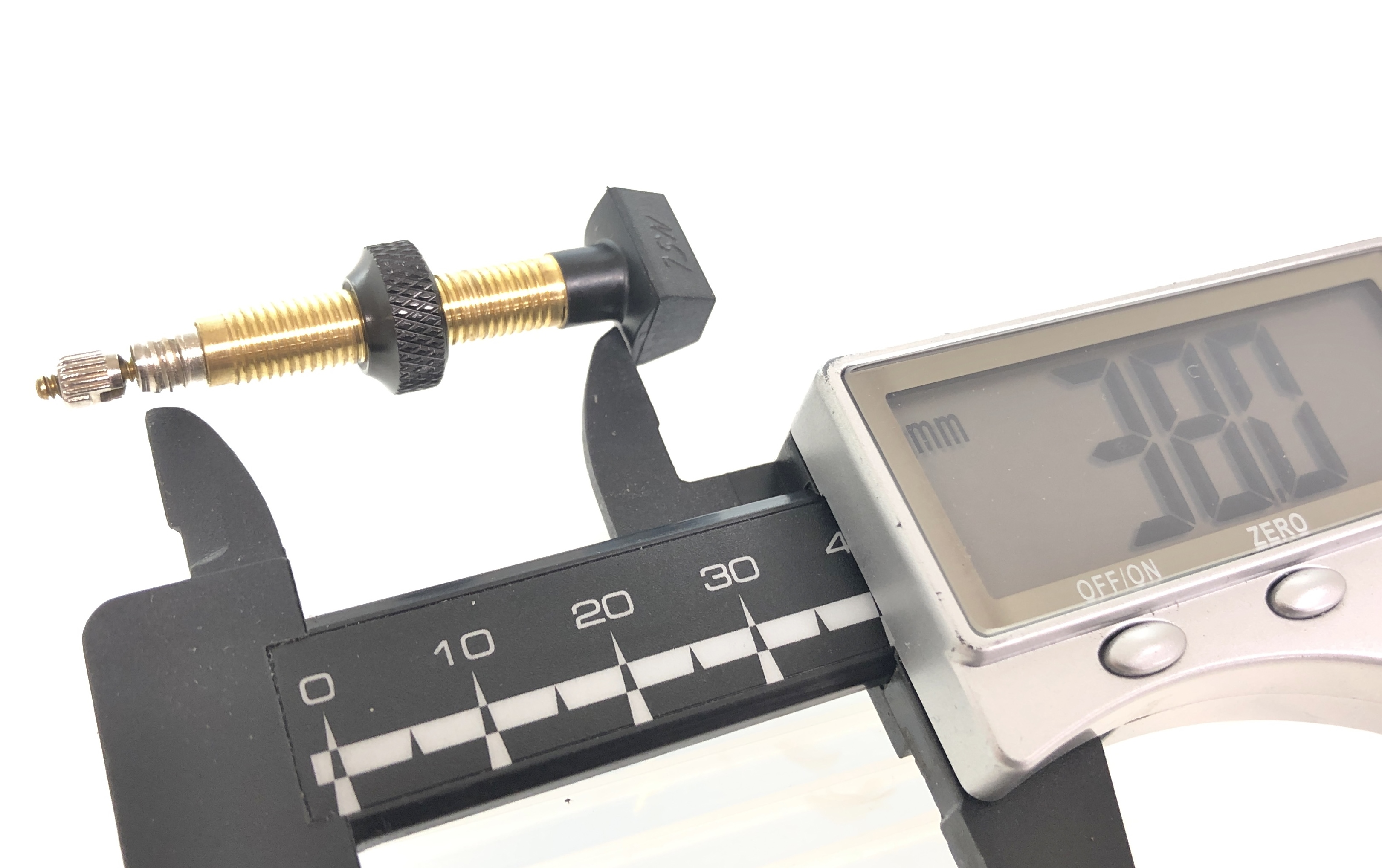

チューブレスバルブをはずして測ってみると、下の写真の部分は当たり前ですが約38ミリでした。

チューブレスバルブのバルブ長について

ブランドによって異なるバルブ長の表記

チューブレスバルブはブランドによってそのバルブ長の数値の表記が異なります。

BBBの場合

#762914 BBB チューブレスバルブ 48mm REMOVABLE CORE  BTI-159

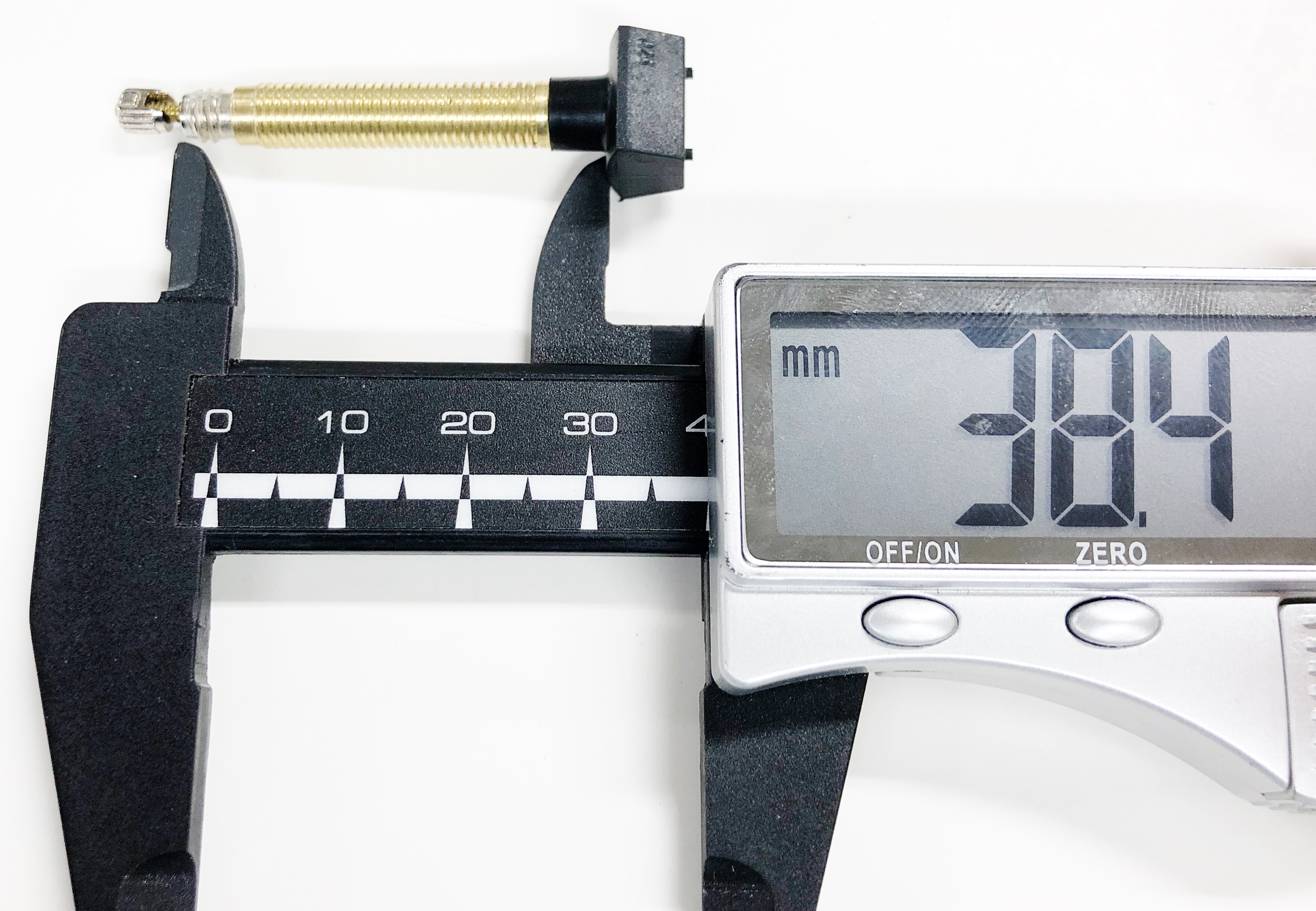

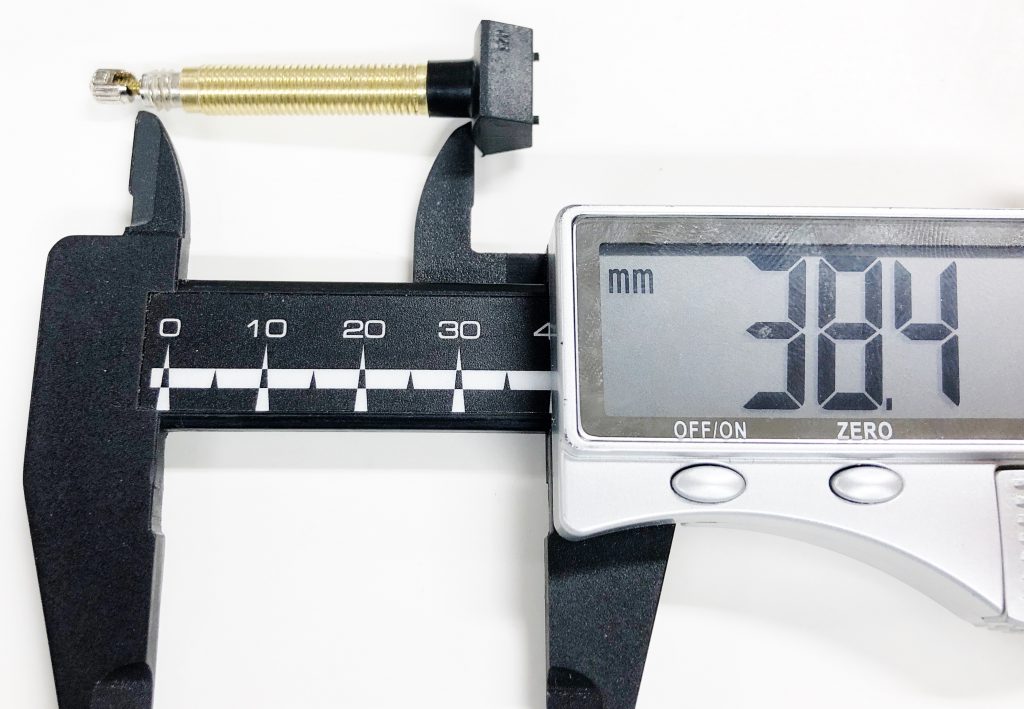

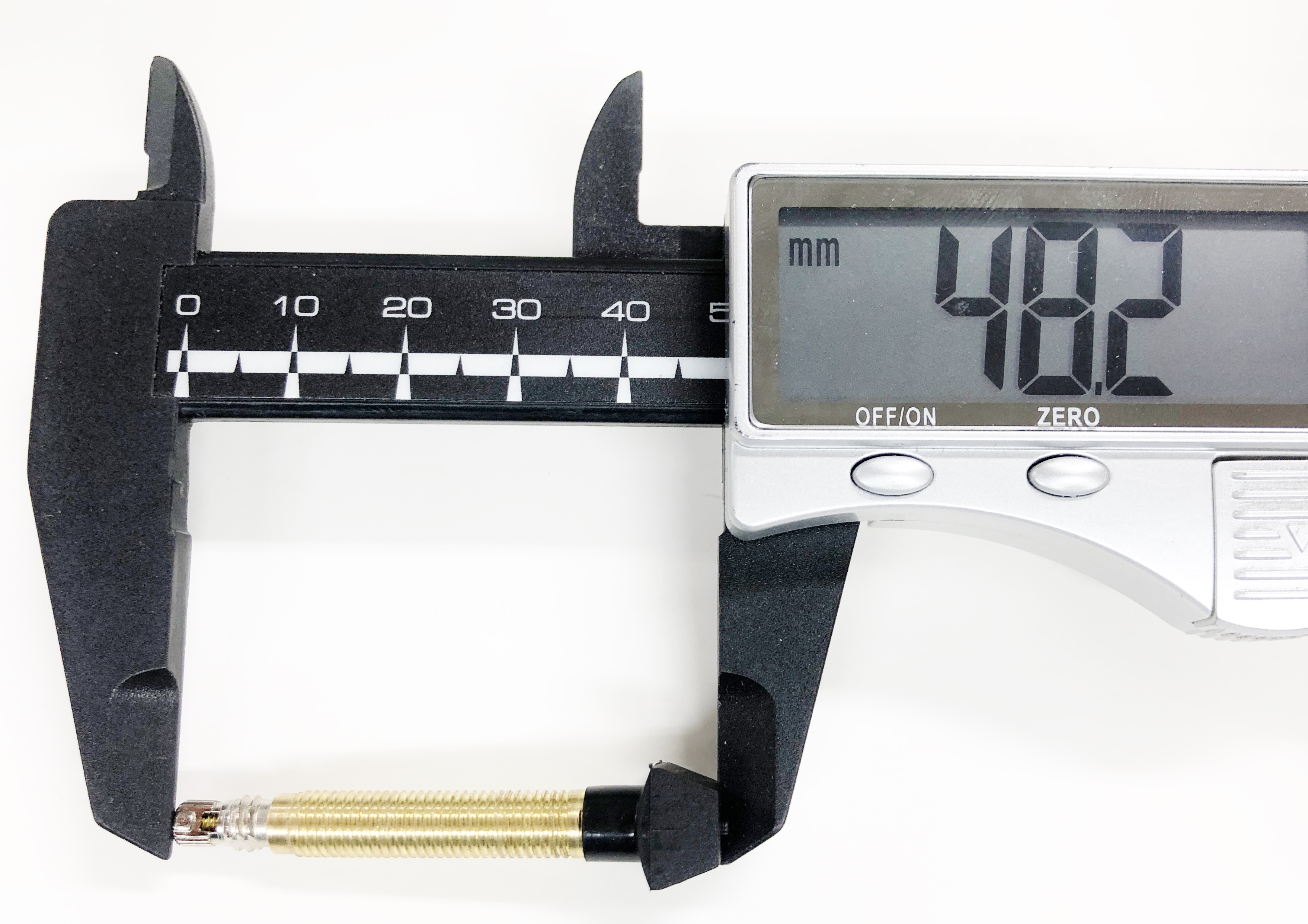

製品サイズの48mmはココ

チューブレスバルブのバルブ長について

チューブレス化するときに必要な数値の長さは約38ミリでした。

チューブレスバルブのバルブ長について

Alexrimsの場合

#828675 付属のリムテープ18ミリ

#862121 付属のリムテープ22ミリ

#862120 付属のリムテープ30ミリ

上記についているチューブレスバルブはBBBと全く同じ形状、長さでした。

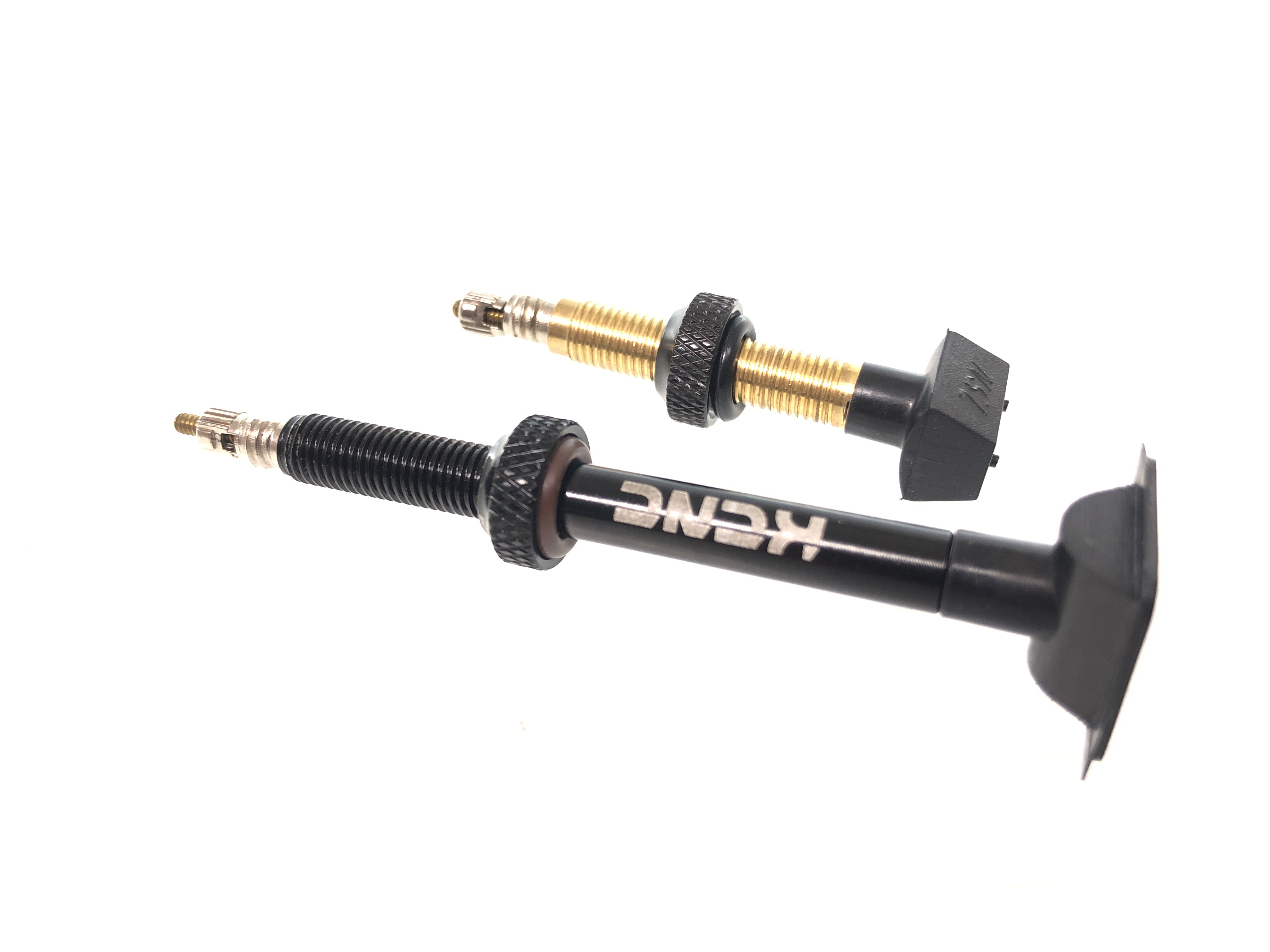

KCNCの場合

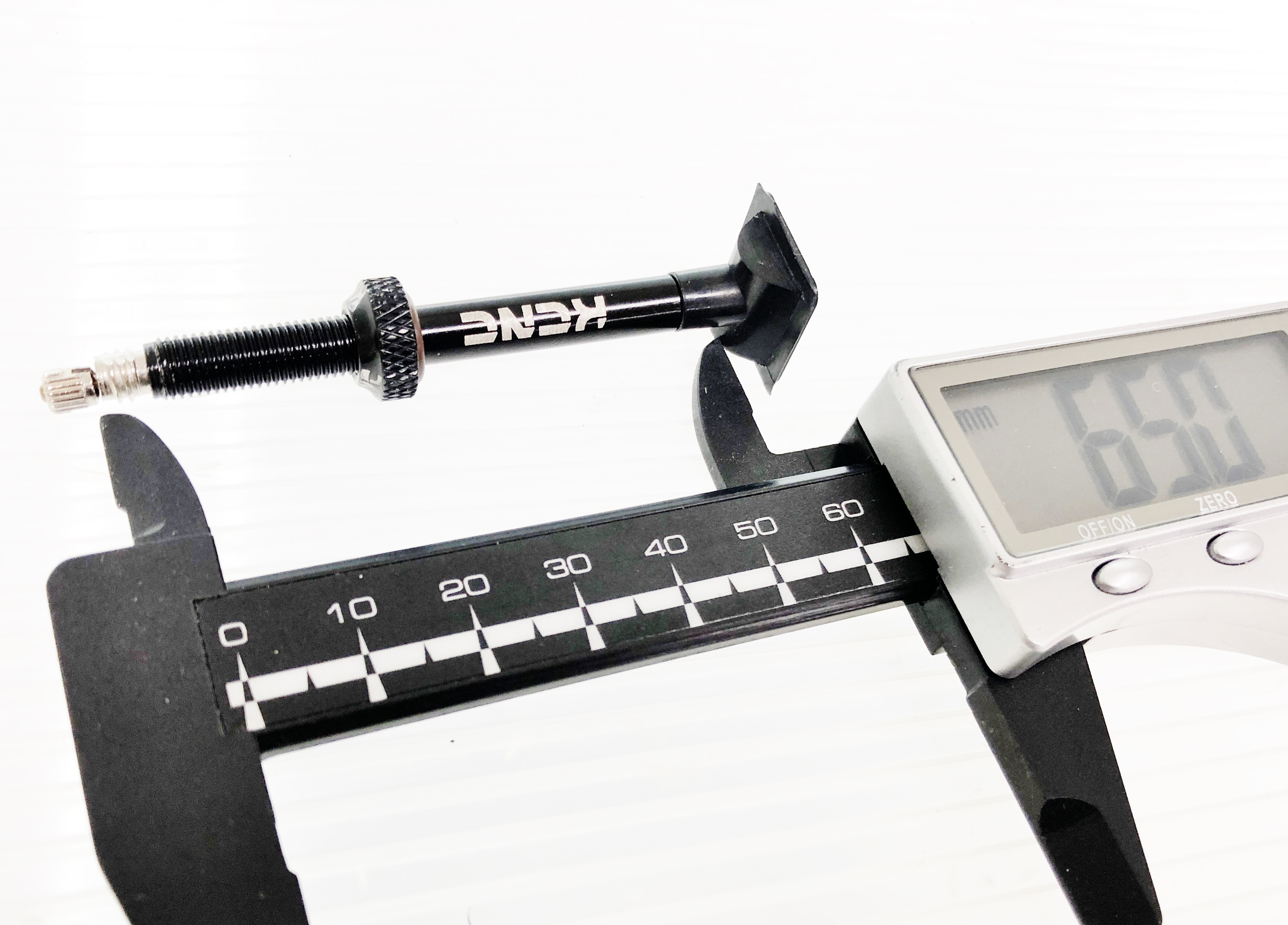

製品サイズ=必要なバルブ長の値

でした

チューブレスバルブのバルブ長について

チューブレス化にあたってチューブレスバルブを選ぶ際には製品のバルブ長がどこの長さを言っているのか確認することをおすすめします。

以上ライトウェイプロダクツジャパン

カスタマーサービス カマタアツシでした
