FELT シートピラー(3T DiffLock™)ディフロックの調整方法

FELTの一部のモデルのシートピラーには「3T社」の「DiffLock™」を採用しています。そのの調整方法をご紹介します。

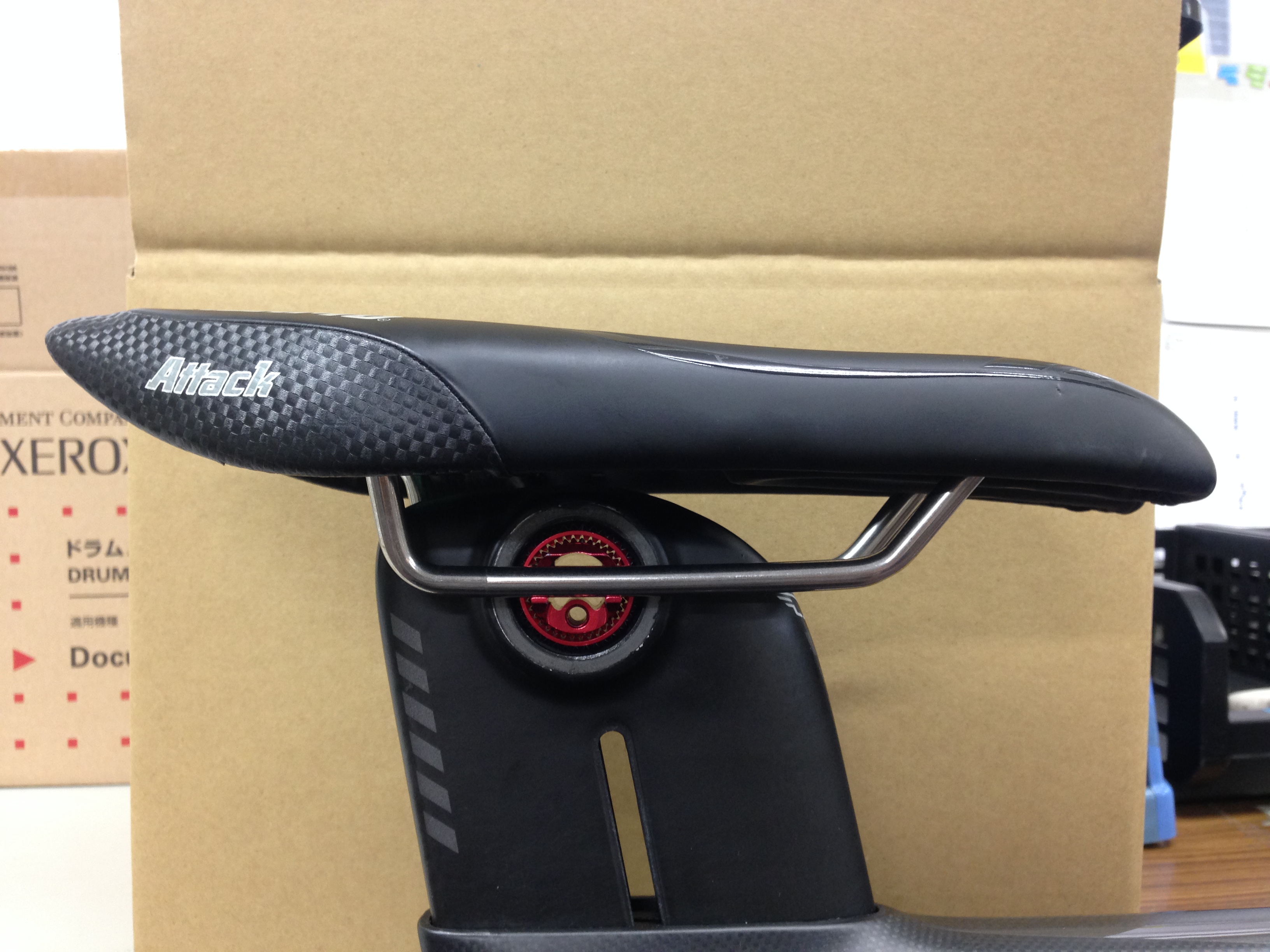

写真はFELT IAシリーズのシートピラーです。FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

両サイドのカバーを外すとこのような赤いパーツが出現します。

FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

赤いパーツをスライドさせて引き抜くと2つの部品で構成されています。

FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA ARFELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

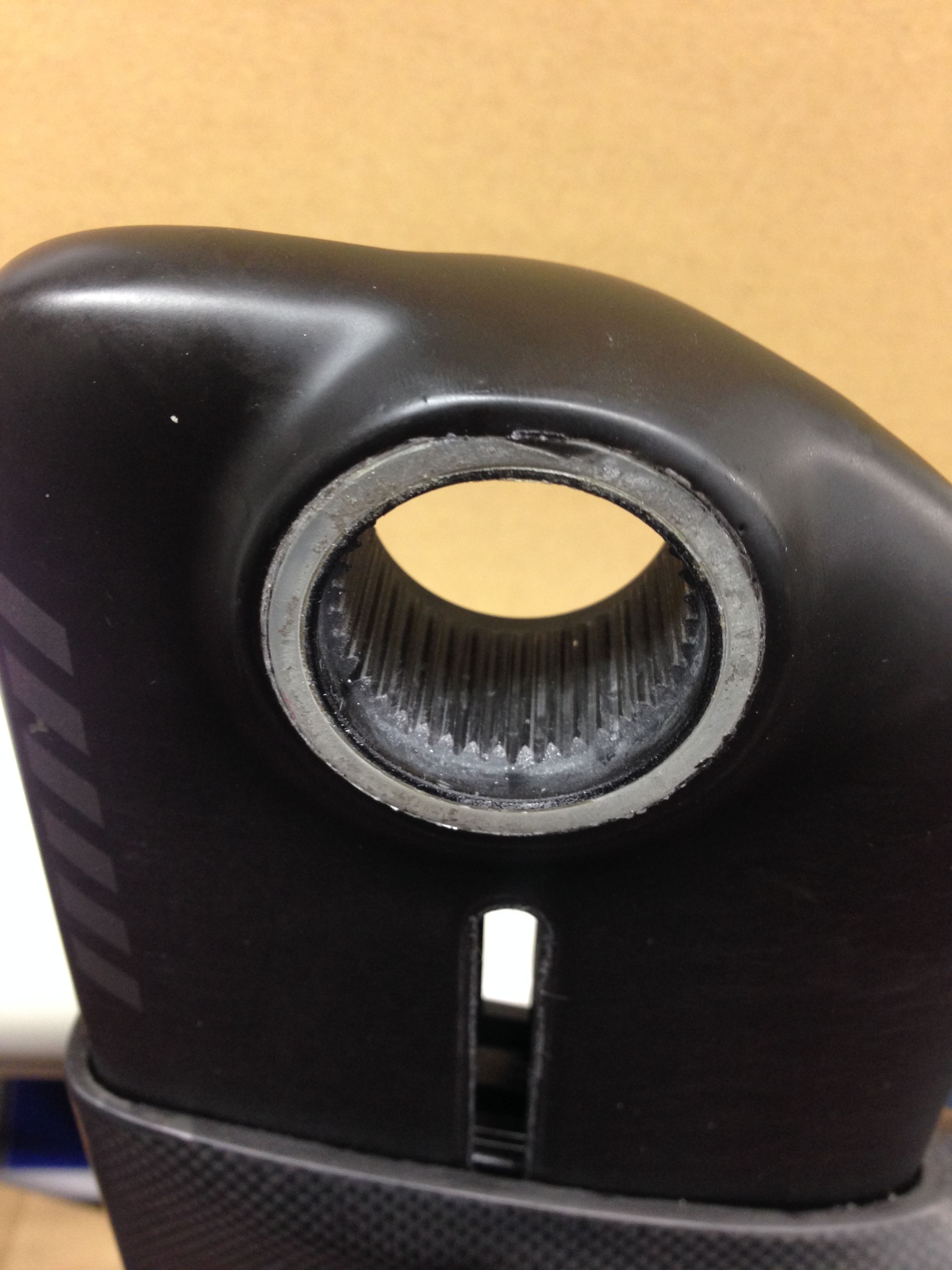

シートピラー本体にも溝が掘られています。FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

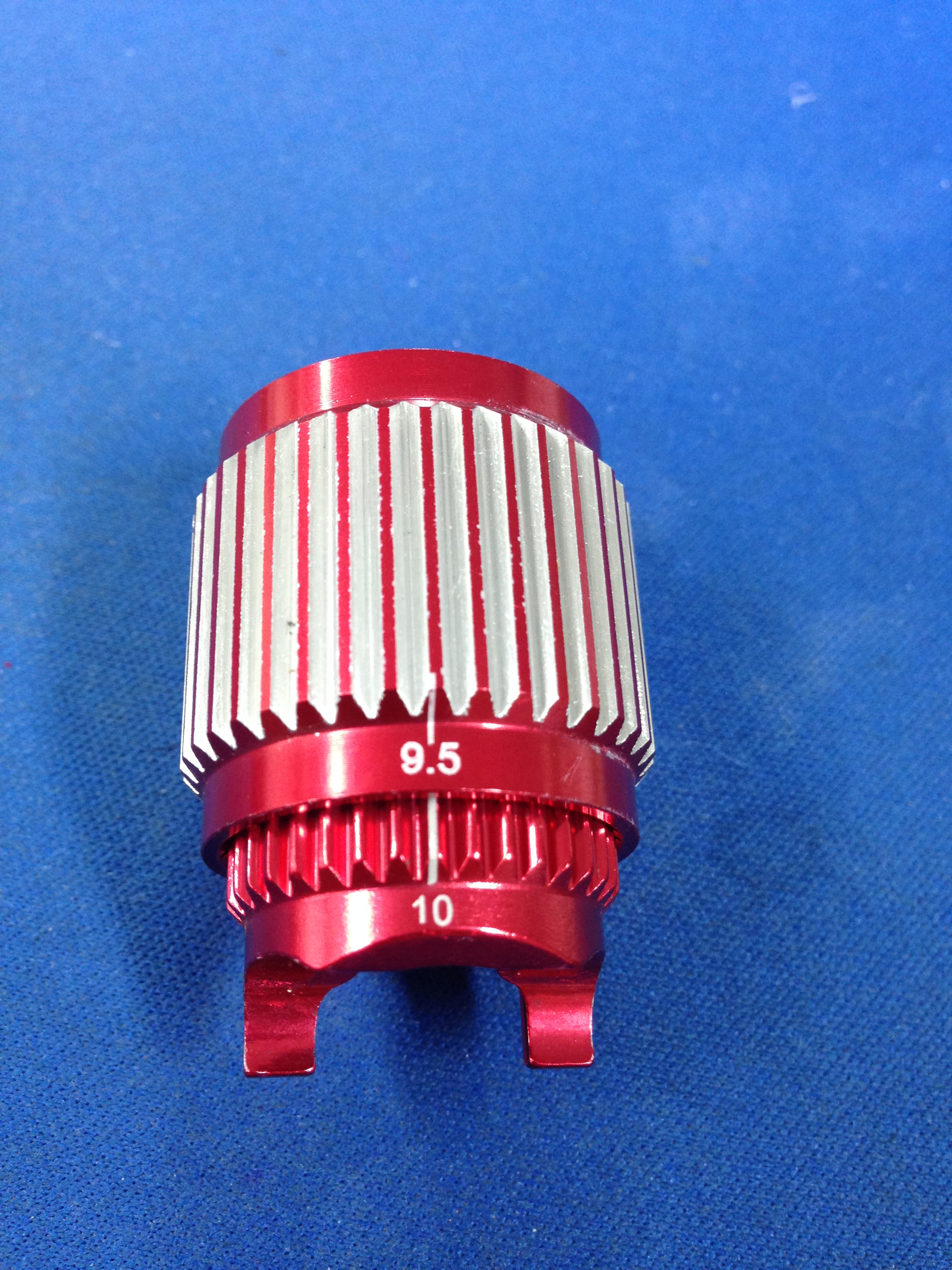

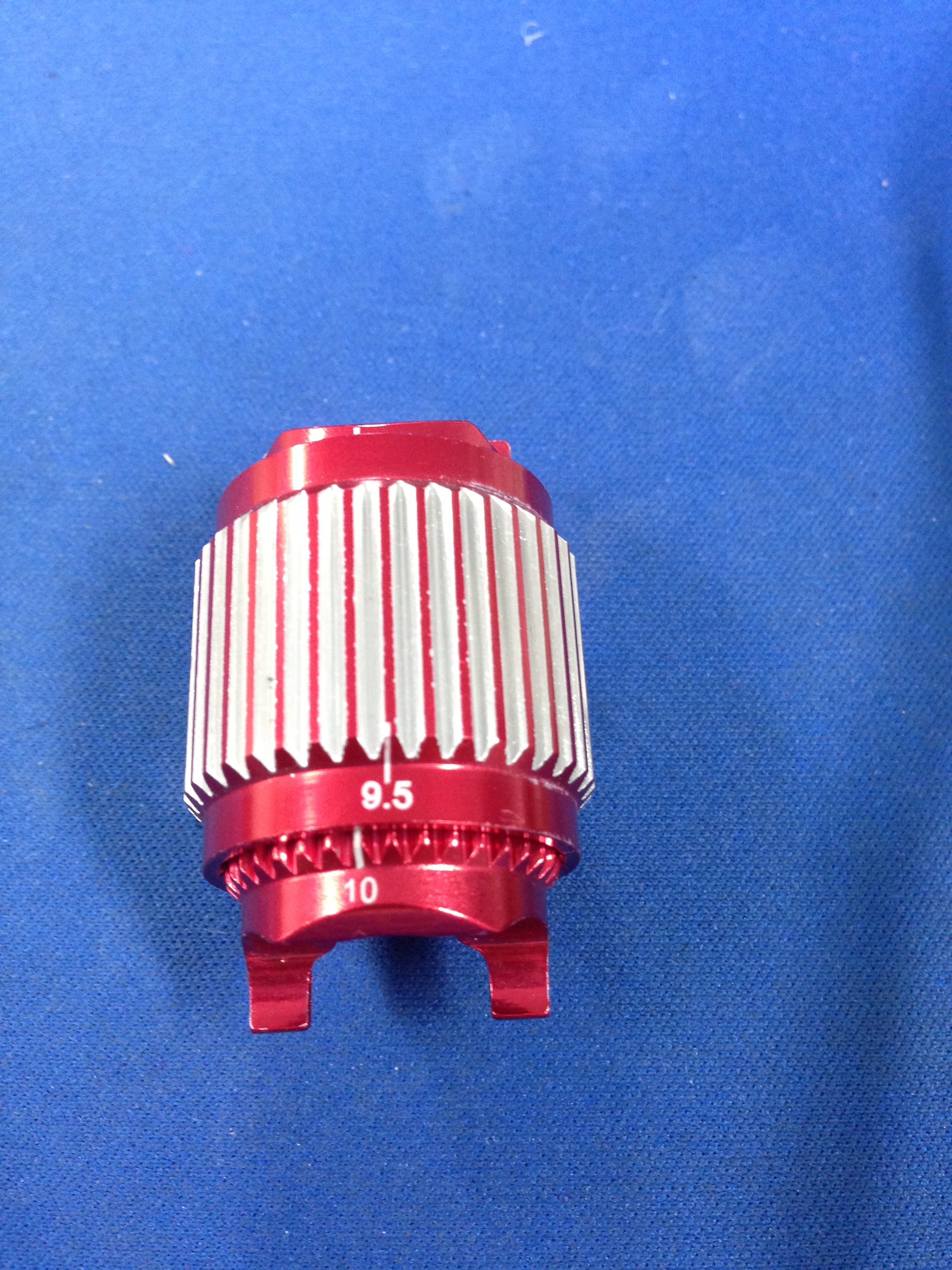

まずはじめに、外側と内側に刻印されている目盛を合わせて組み合わせ、目盛が上に来るようにシートピラーにセットします。

FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

外側と内側のパーツの目盛を合わせてサドルを仮置きすると、少し前下がりになりました。



FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

これを少しずつ水平方向に調整していきます。

【調整の仕方】

①外側のパーツを時計回りに溝一つ分回転

②内側のパーツを反時計回りに溝一つ分回転

①と②を1セットとして、1セット動かすごとにサドルを仮置きして水平を見ていきます。

FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

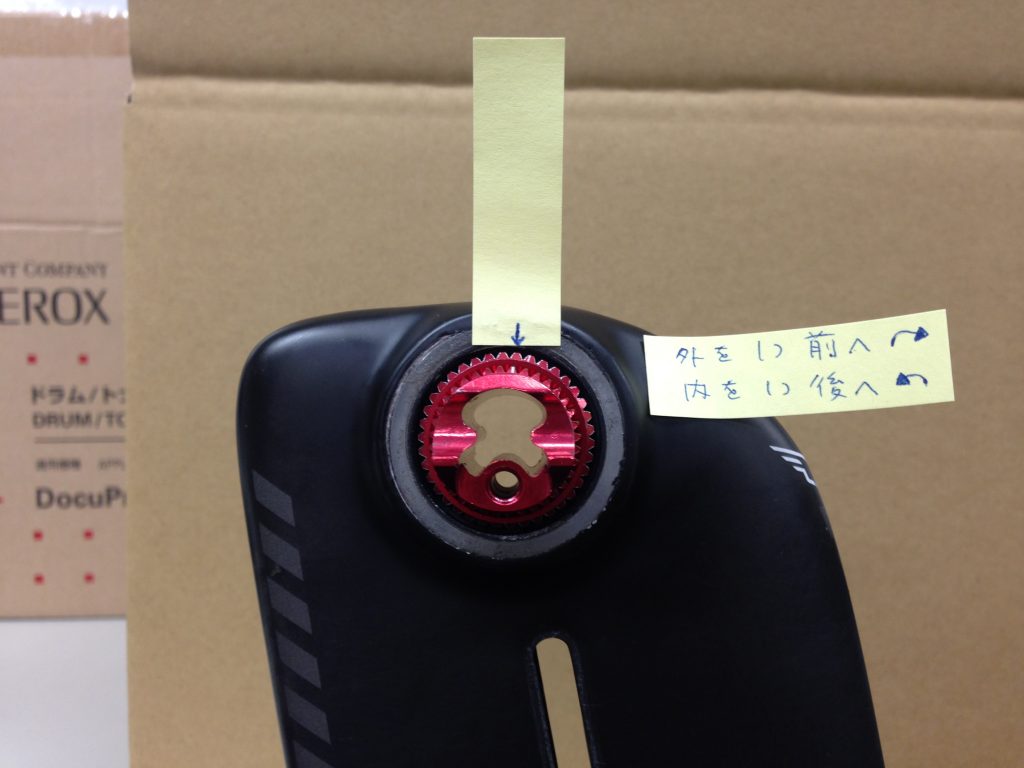

下の写真は内側のパーツを一つ反時計回りに動かした状態です。FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

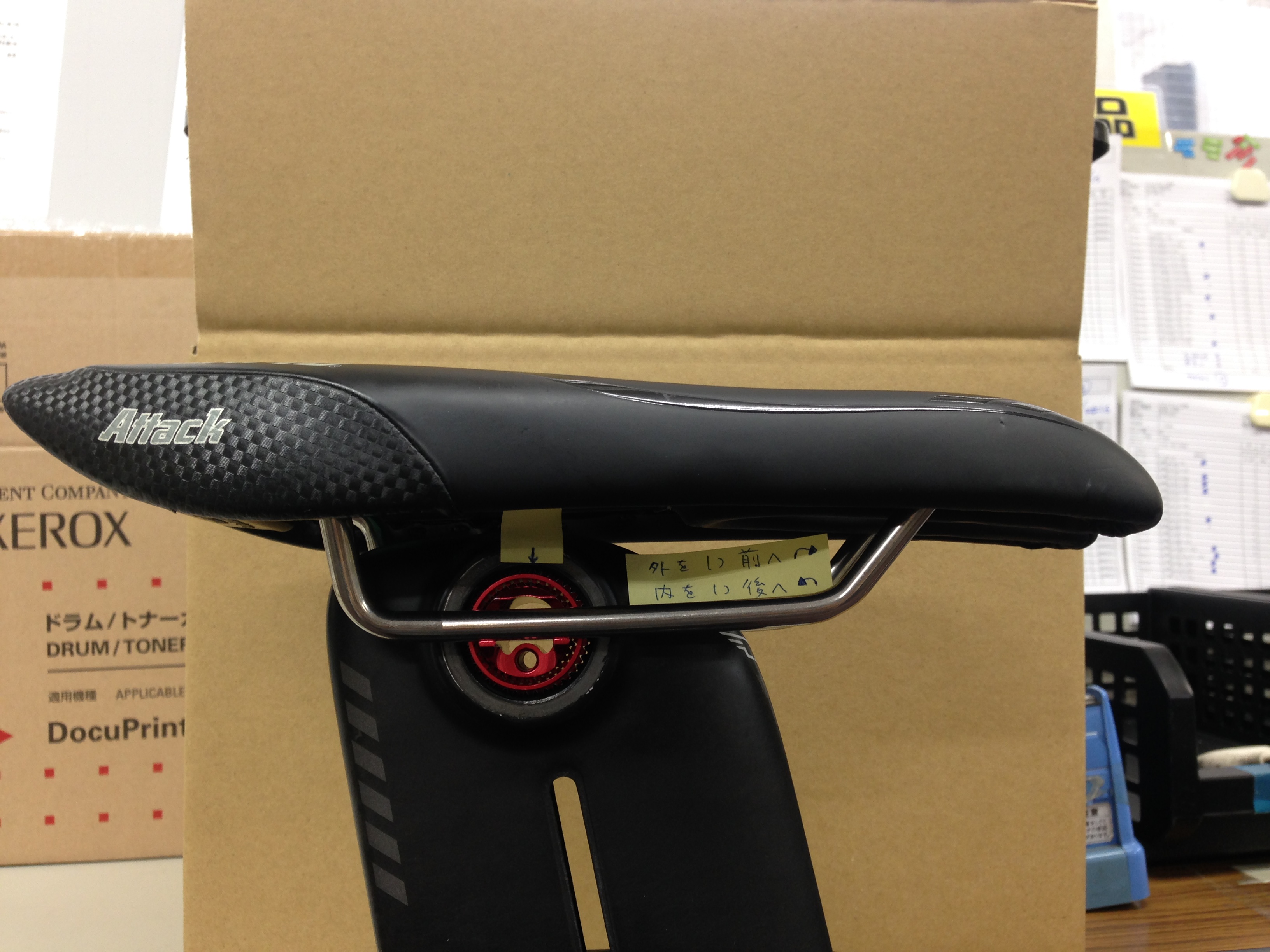

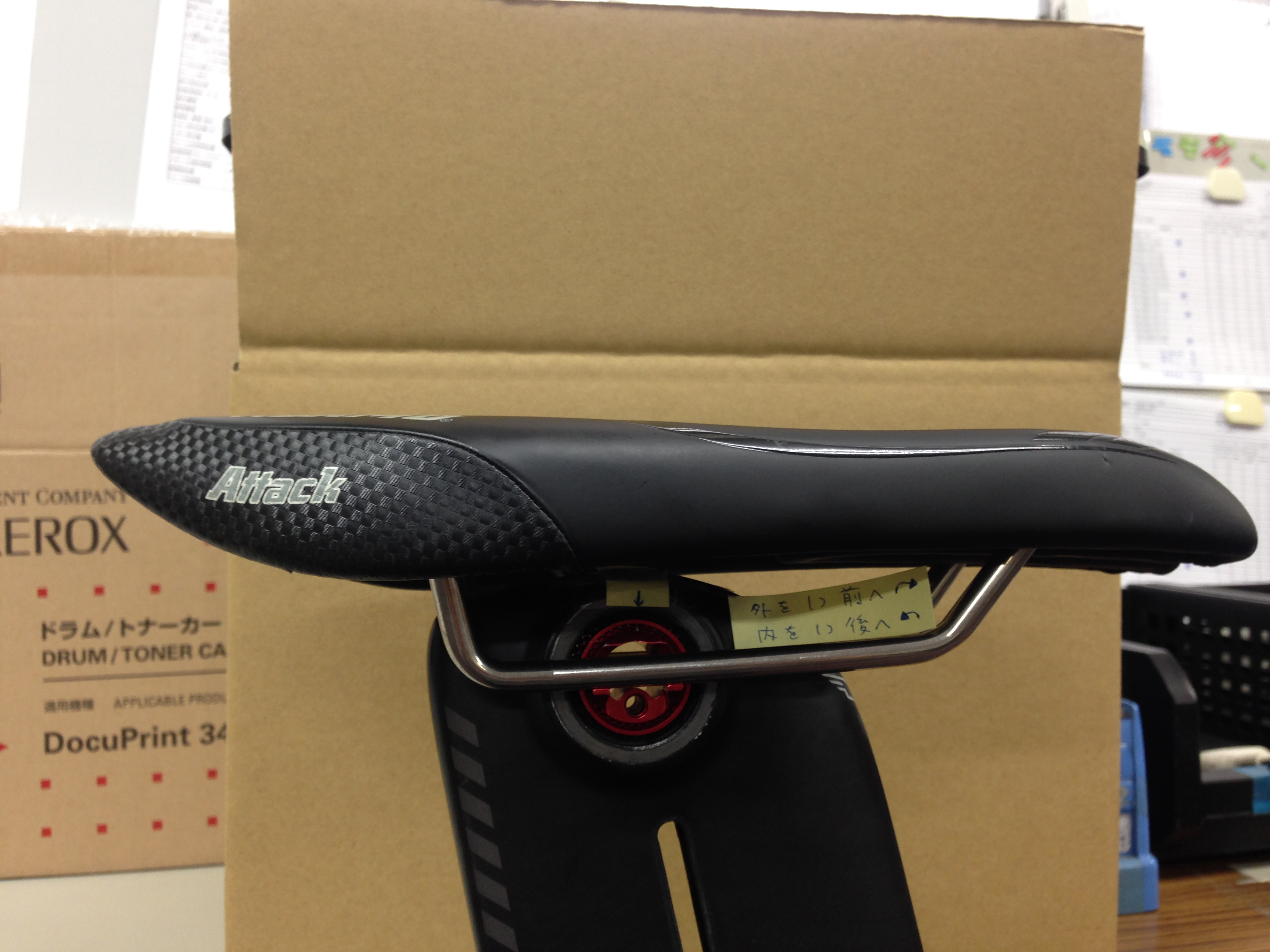

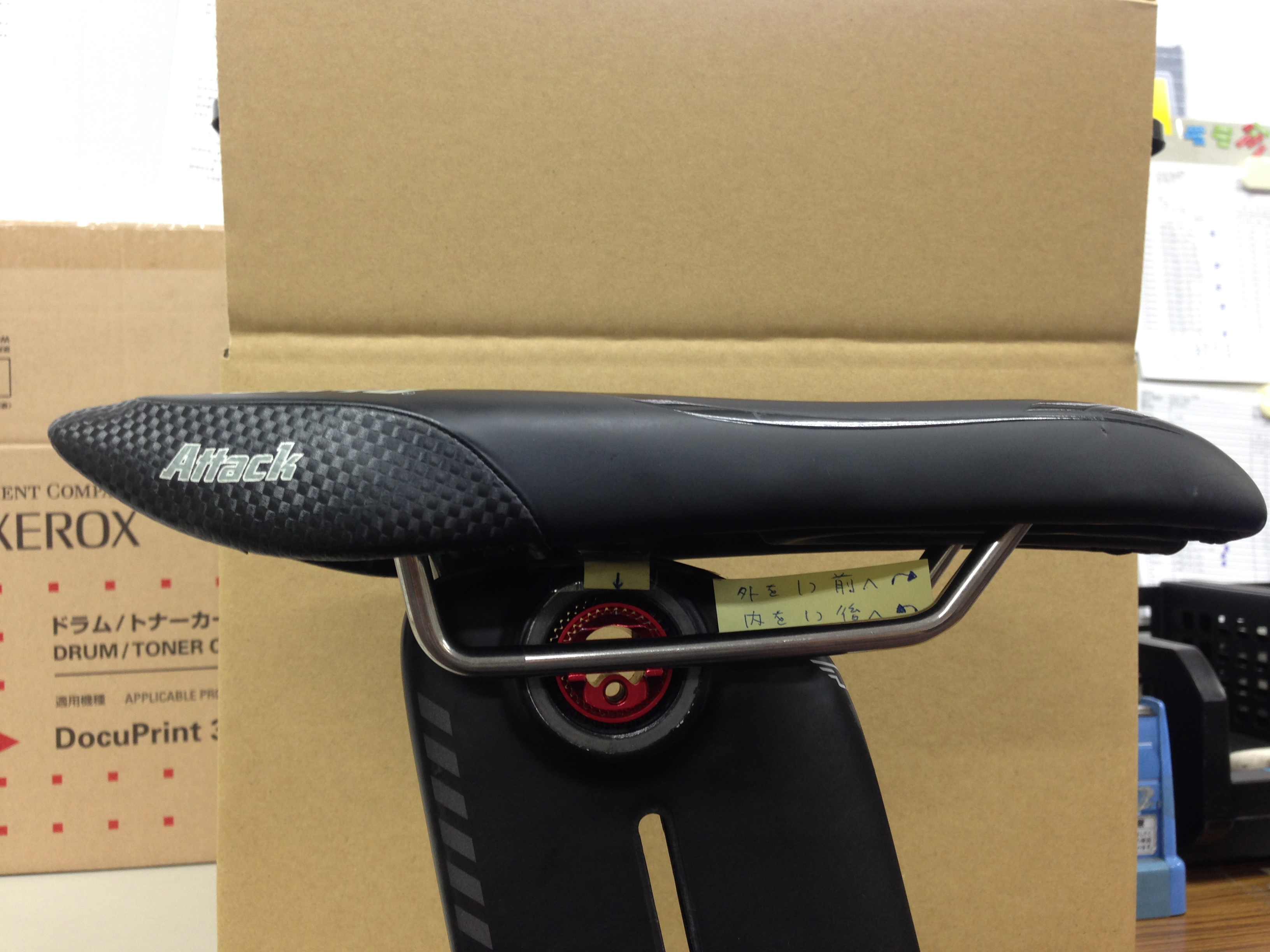

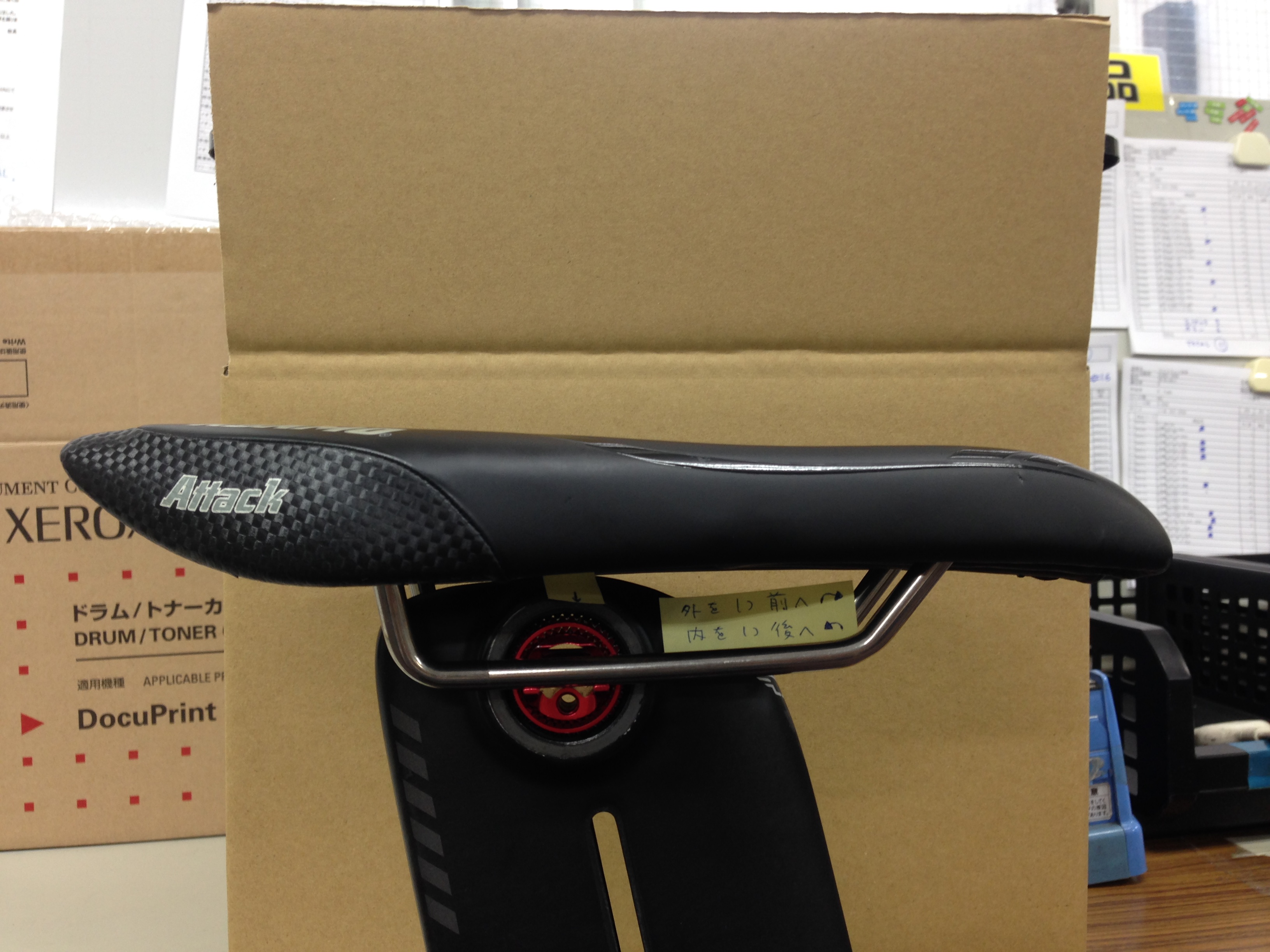

①と②の作業をコツコツと行っていきます。だんだんと水平に近づく様子を連続写真でご覧ください。

FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA ARFELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA ARFELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA ARFELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA ARFELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

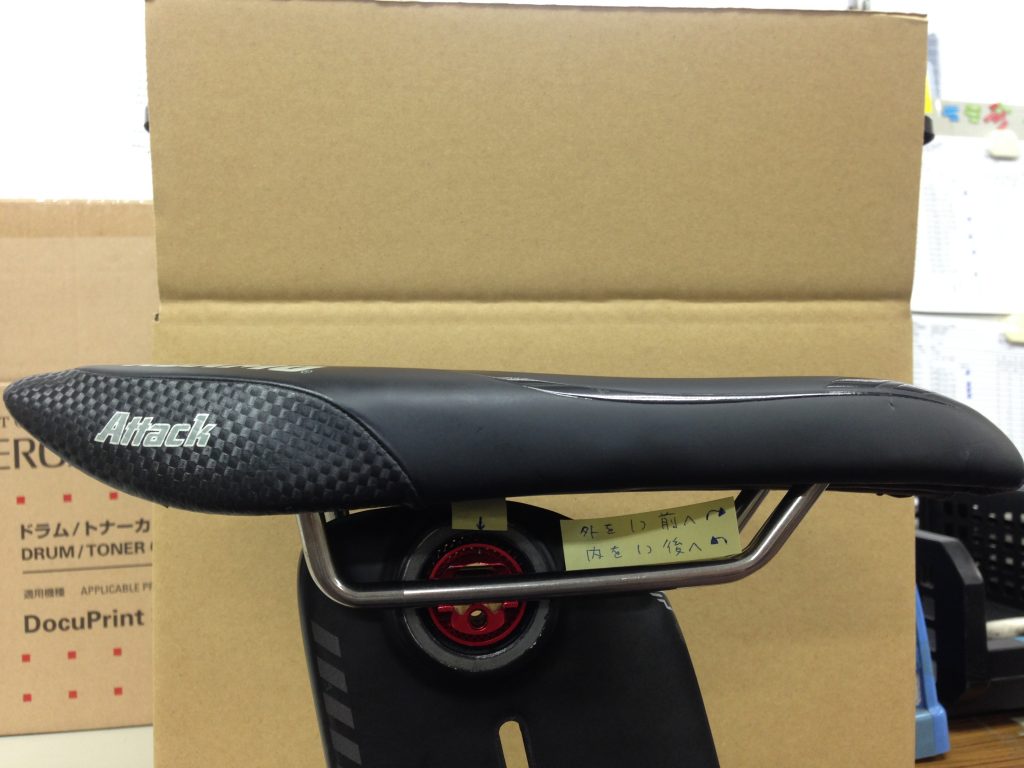

ようやく無事水平状態になりました。FELT シートピラー(3T DiffLock™)ディフロックの調整方法 IA AR

あとは前後位置の調整&両側からパーツとネジを付けて固定していただいて完了です。

サドルの交換やポジション変更の際にご活用ください。
