SR SUNTOUR RS17 RAIDON-R AIR 取付部分の各サイズ

SR SUNTOUR (エスアールサンツアー)のリアショックユニット

RAIDON-R AIR RS17

税抜価格:18,000円

エアスプリング、リバウンドアジャスト機能がついたシンプルなモデル

SR SUNTOUR リアサスペンション RAIDON-R AIRはエアサスペンションでリバウンド調整機構だけを持ったシンプルなユニット。古いバイクの補修等にオススメな一品です。

ユニット長は165/184/190ミリの3種類

今回はフレームに取り付けるために必要な各部のサイズを測ったので、ご紹介します。

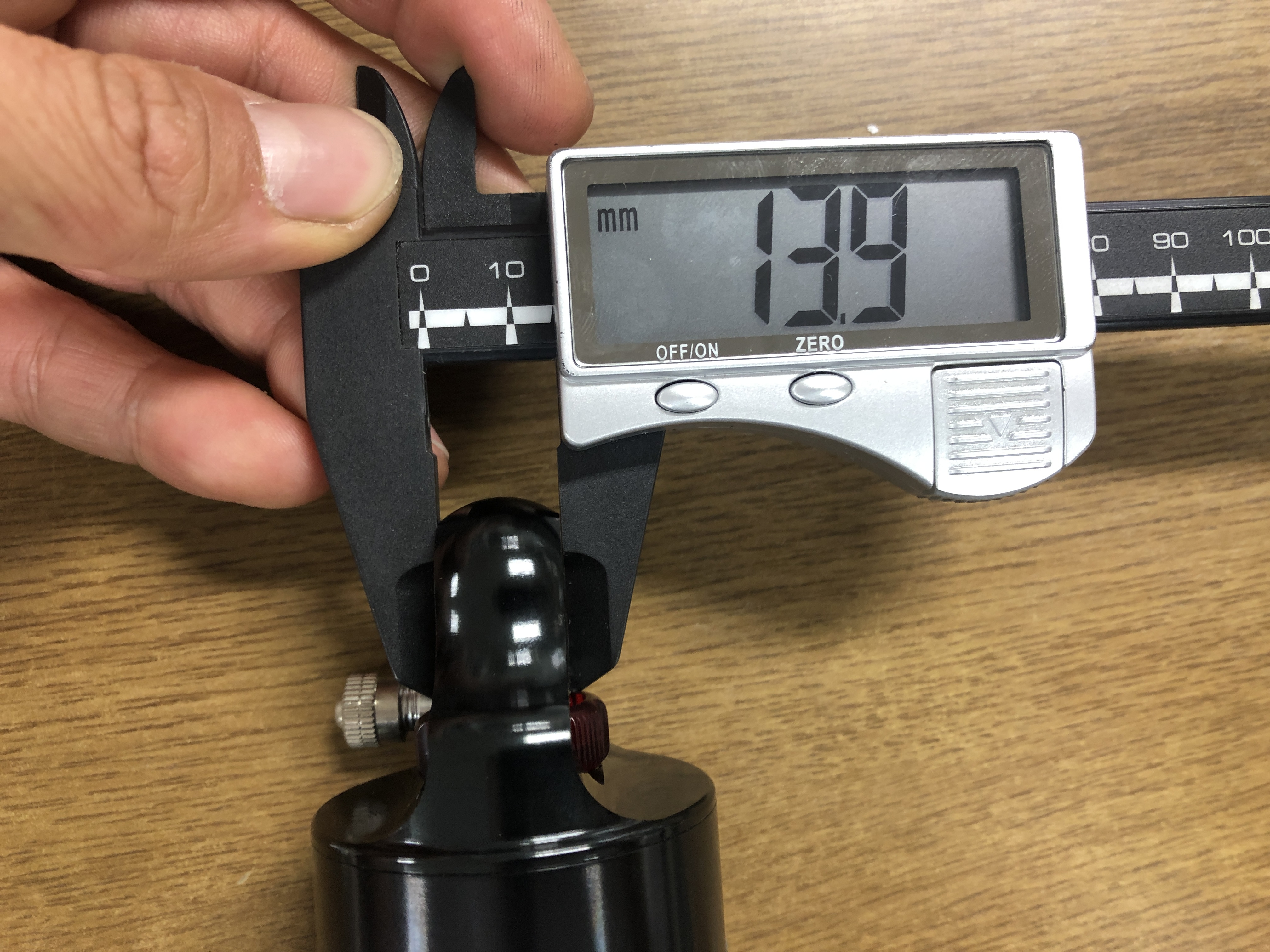

①レデューサーを外した状態のユニット取付部自体の厚み

・実測13.9mm 約14mmとなります。

RAIDON-R AIR RS17

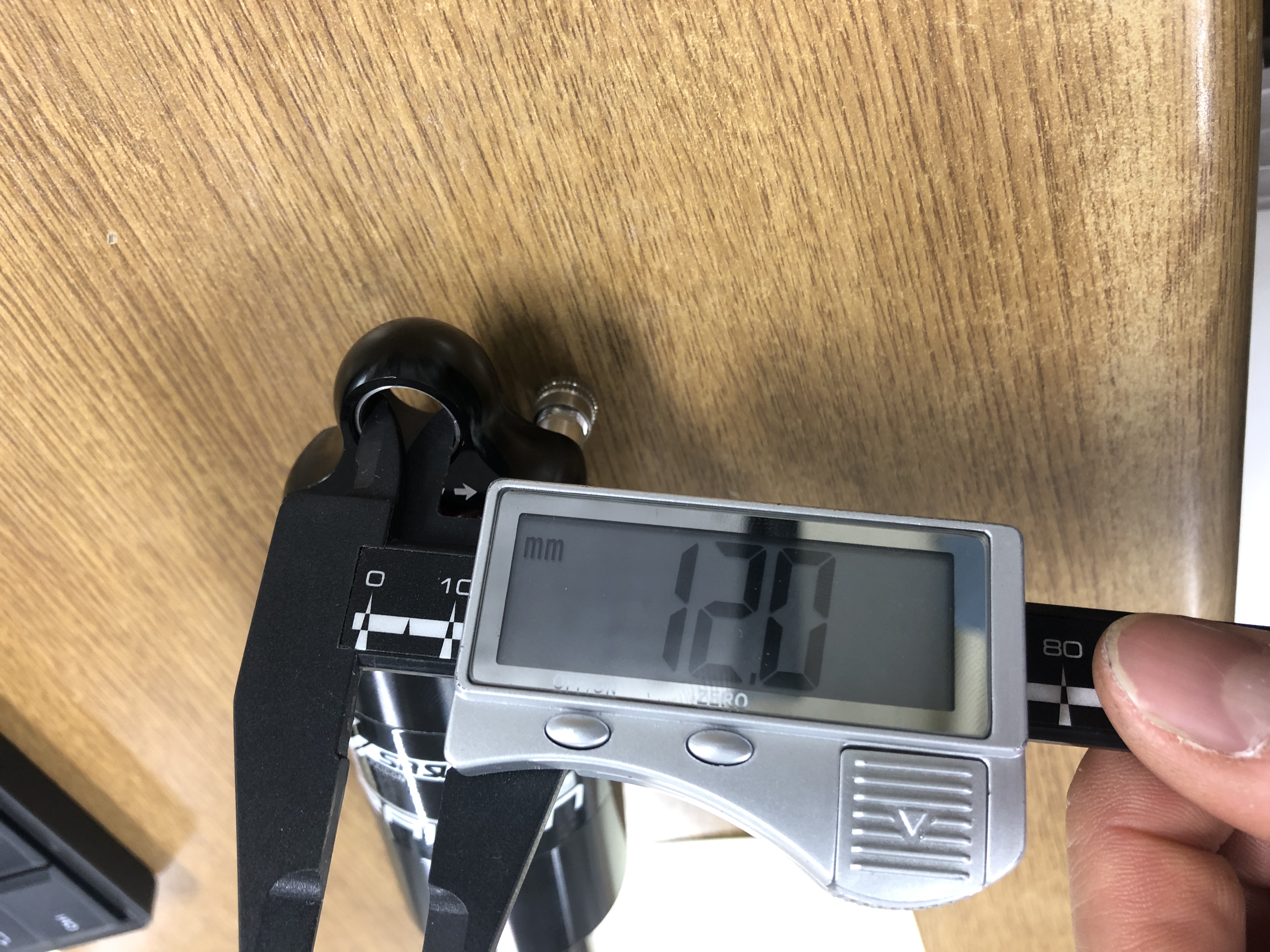

②レデューサーを外し、金属製のブッシュが入った状態の内径

・実測12.0mm 約12mmとなります。

RAIDON-R AIR RS17

③ブッシュも外したユニット本体の内径

・実測14.1mm 約14mmとなります。

RAIDON-R AIR RS17

詳しい商品情報はこちらから

https://www.riteway-jp.com/pa/sr_suntour/280027.htm

リアサスペンションつきのバイクでユニットを交換するときの参考にしてください。

以上

ライトウェイプロダクツジャパン カスタマーサービス

カマタアツシでした
