KCNCイージースルーアクスル KQR07

KCNCのスルーアクスルの中の一つ。

クイック&イージースルーアクスル KQR07 の仕組みを紹介します。

「工具不要で確実な固定力を発揮するイージースルーアクスル」

どのような仕組みになっているのでしょうか。

KCNCイージースルーアクスル KQR07

商品の特徴は締めこんだ後にレバーを好きな場所で止められること。

【使い方は簡単】

①締めこむ

②赤いボタンを押しながらレバーを好きな位置に移動させる

③赤いボタンを離すと、レバーが固定される

これだけです。

【仕組み】

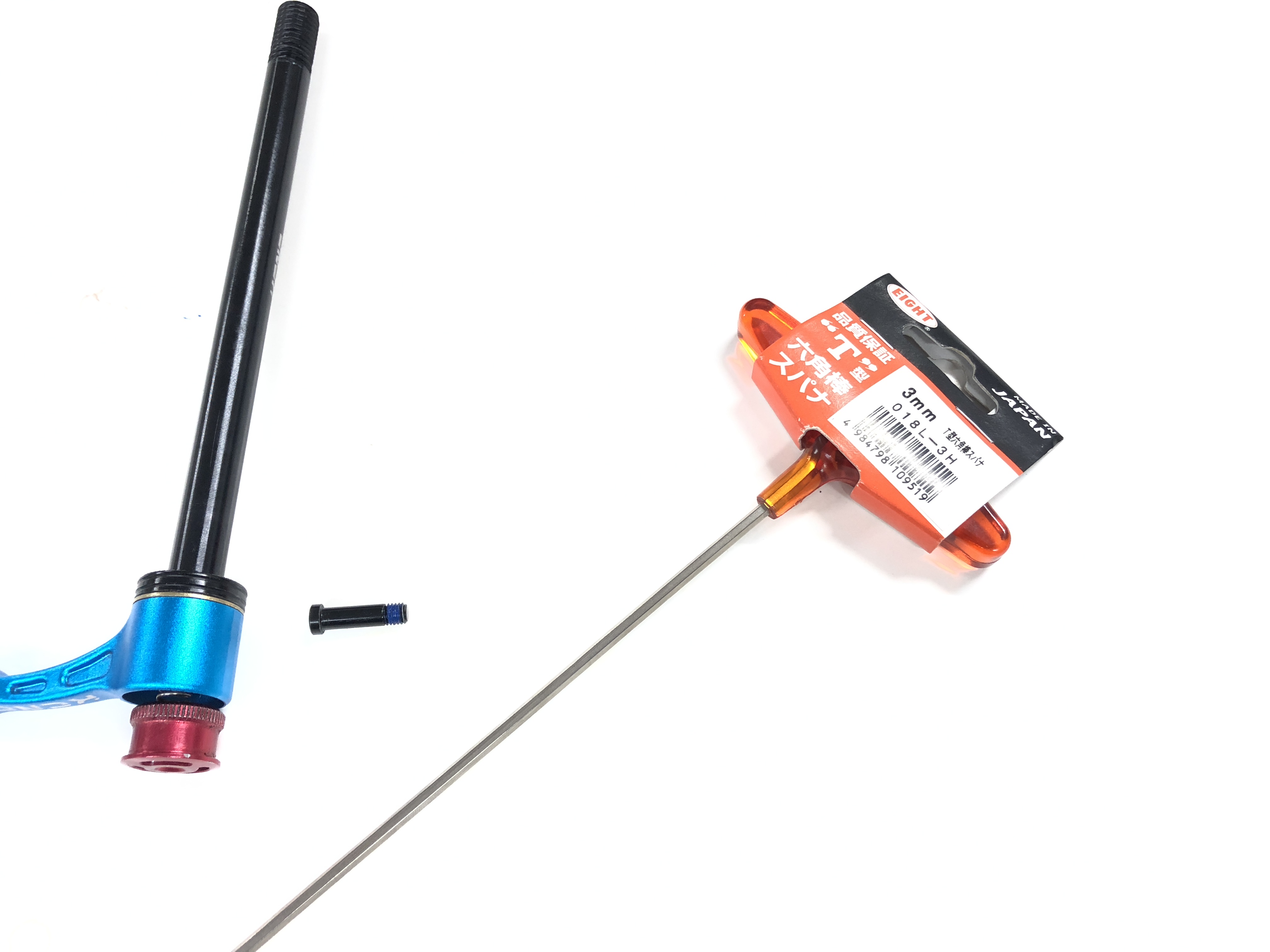

3ミリのロングアーレンキーをレバー反対側から挿し込み、ボルトを緩めると分解ができます。砂が噛みこんでしまったりして動きが渋くなった際には分解するといいかもしれません。

KCNCイージースルーアクスル KQR07

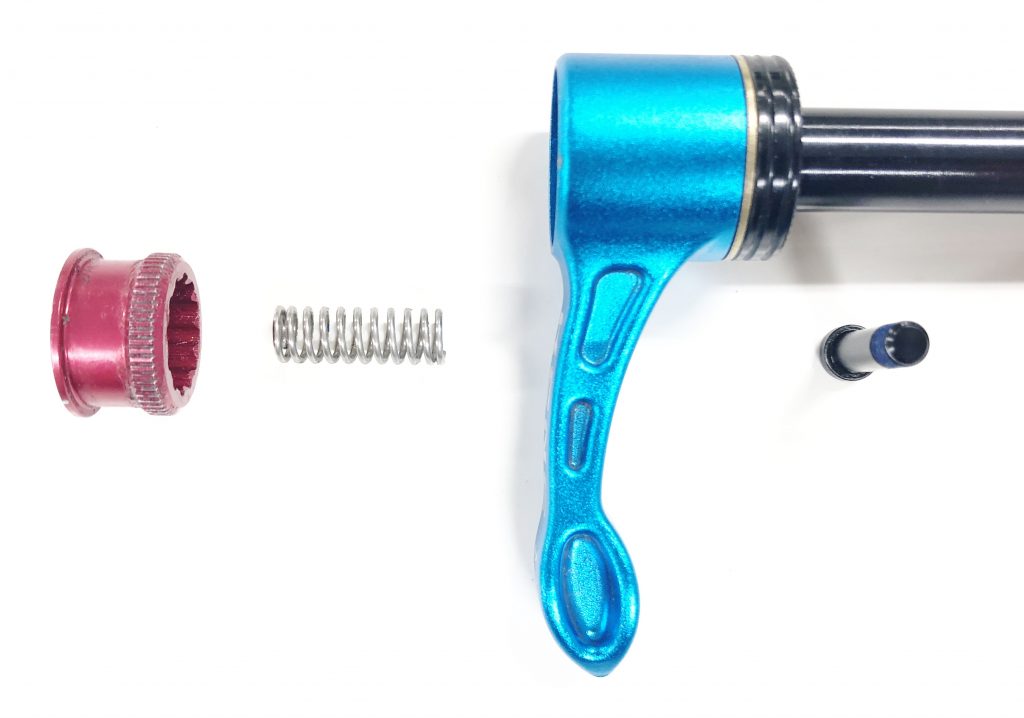

赤いボタンとスプリングが入って、裏からネジで止まっているだけのシンプルな構造です。

KCNCイージースルーアクスル KQR07

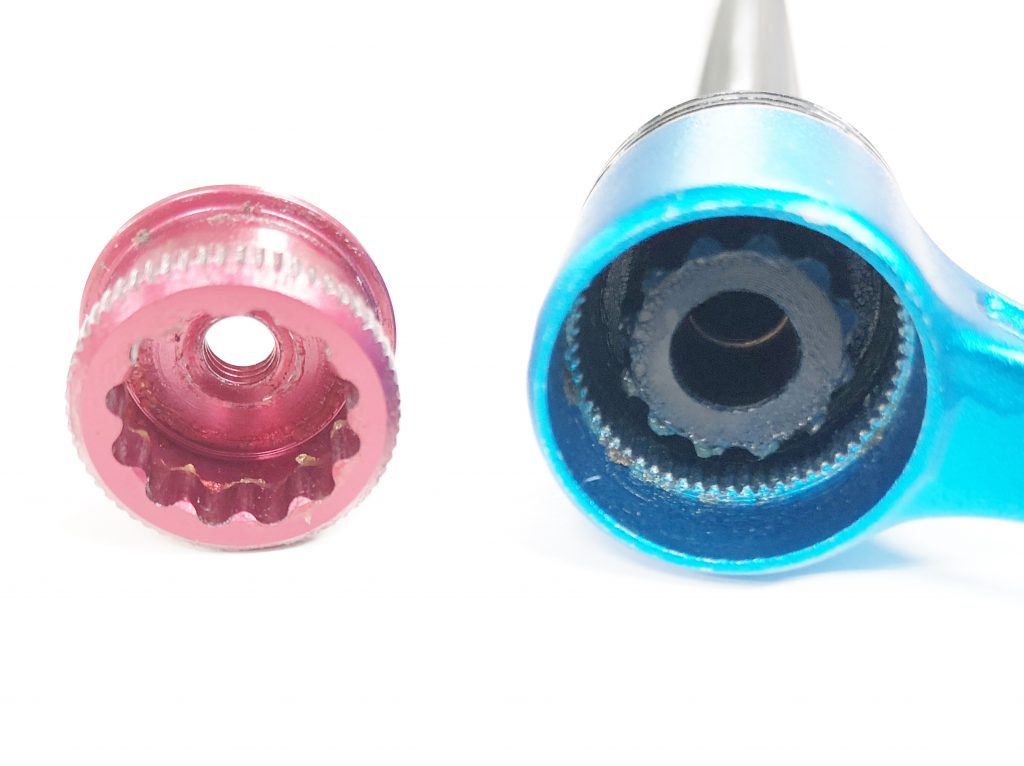

レバー側と赤ボタン側に溝が切ってあり、この溝同士が噛み合うことでレバーが動きます。赤ボタンが外側に動くと溝の噛み合いが外れてレバーが動かなくなるという仕組みです。



KCNCイージースルーアクスル KQR07

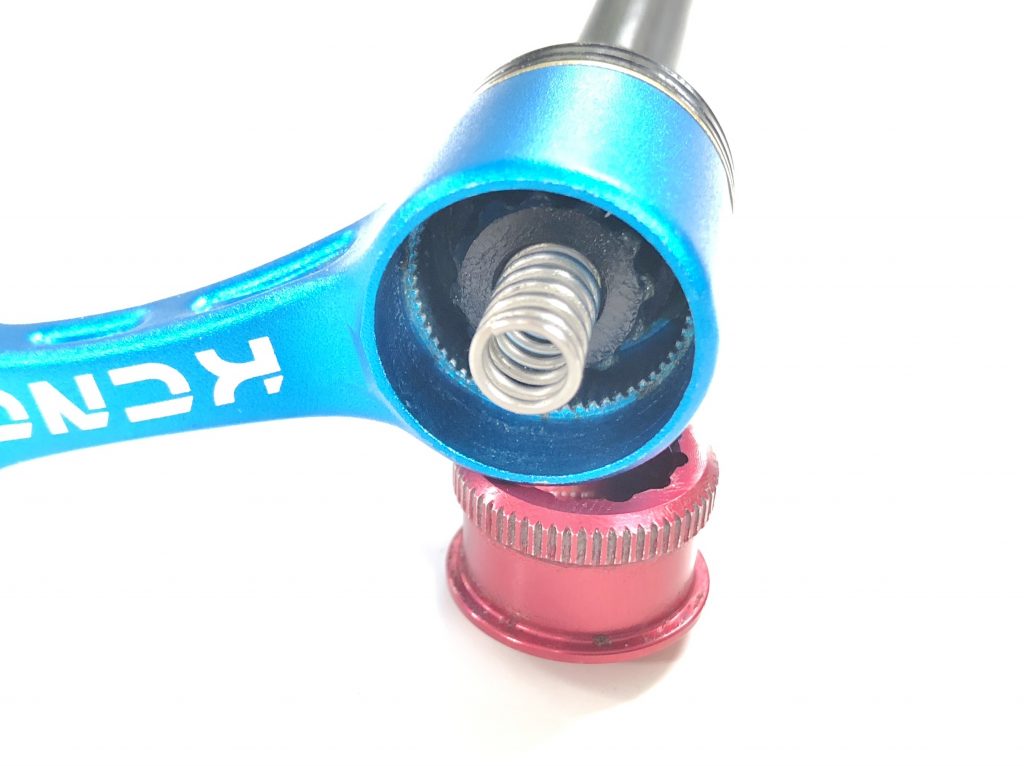

ばらしてしまった時の組立方法。バネをはめて、赤いボタンを乗せます。

KCNCイージースルーアクスル KQR07

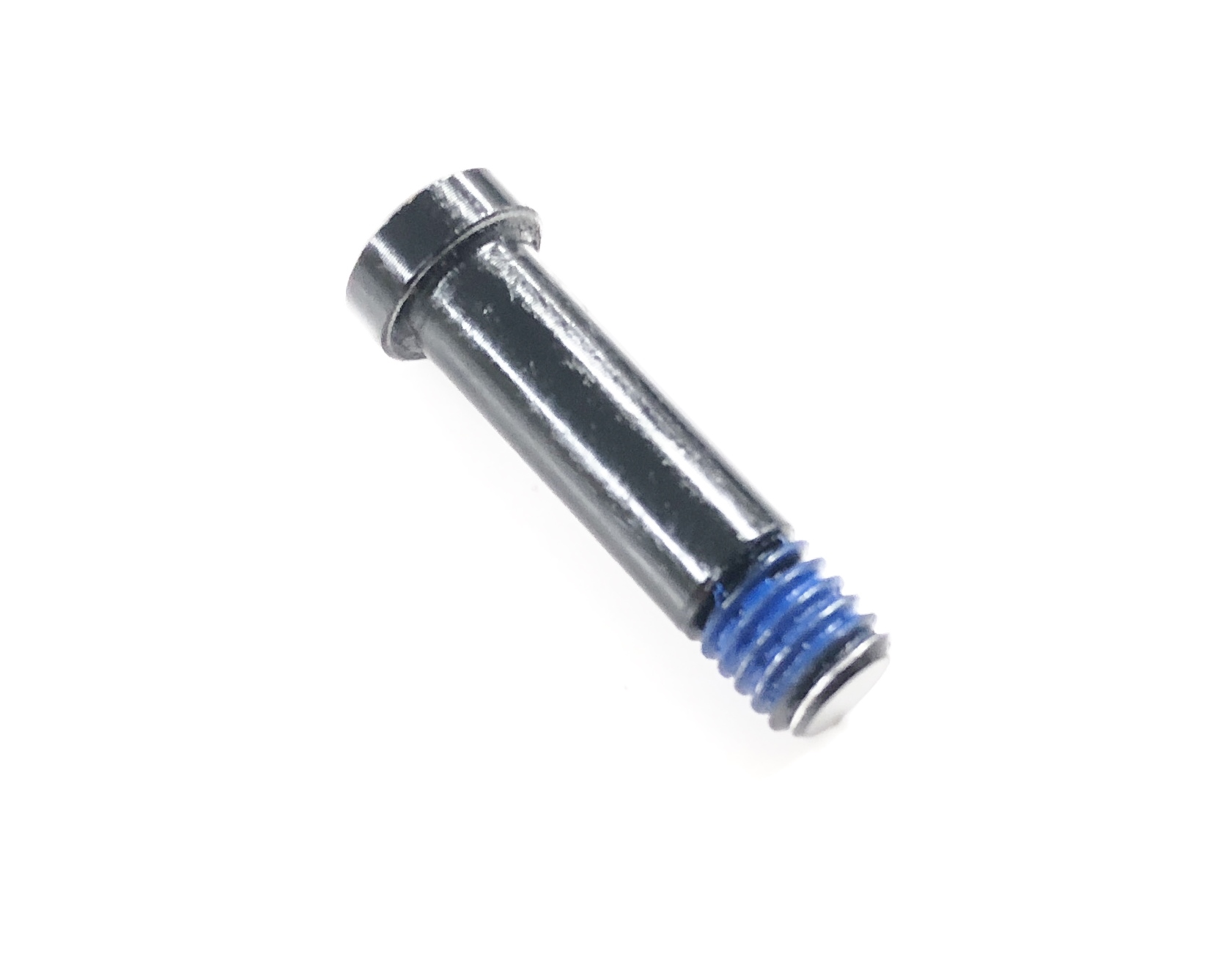

赤いボタンを押し込んだ状態で下のボルトをレバーの反対側から入れて締めこみます。ねじ山に緩み止めのネジロックが塗布されています。KCNCイージースルーアクスル KQR07

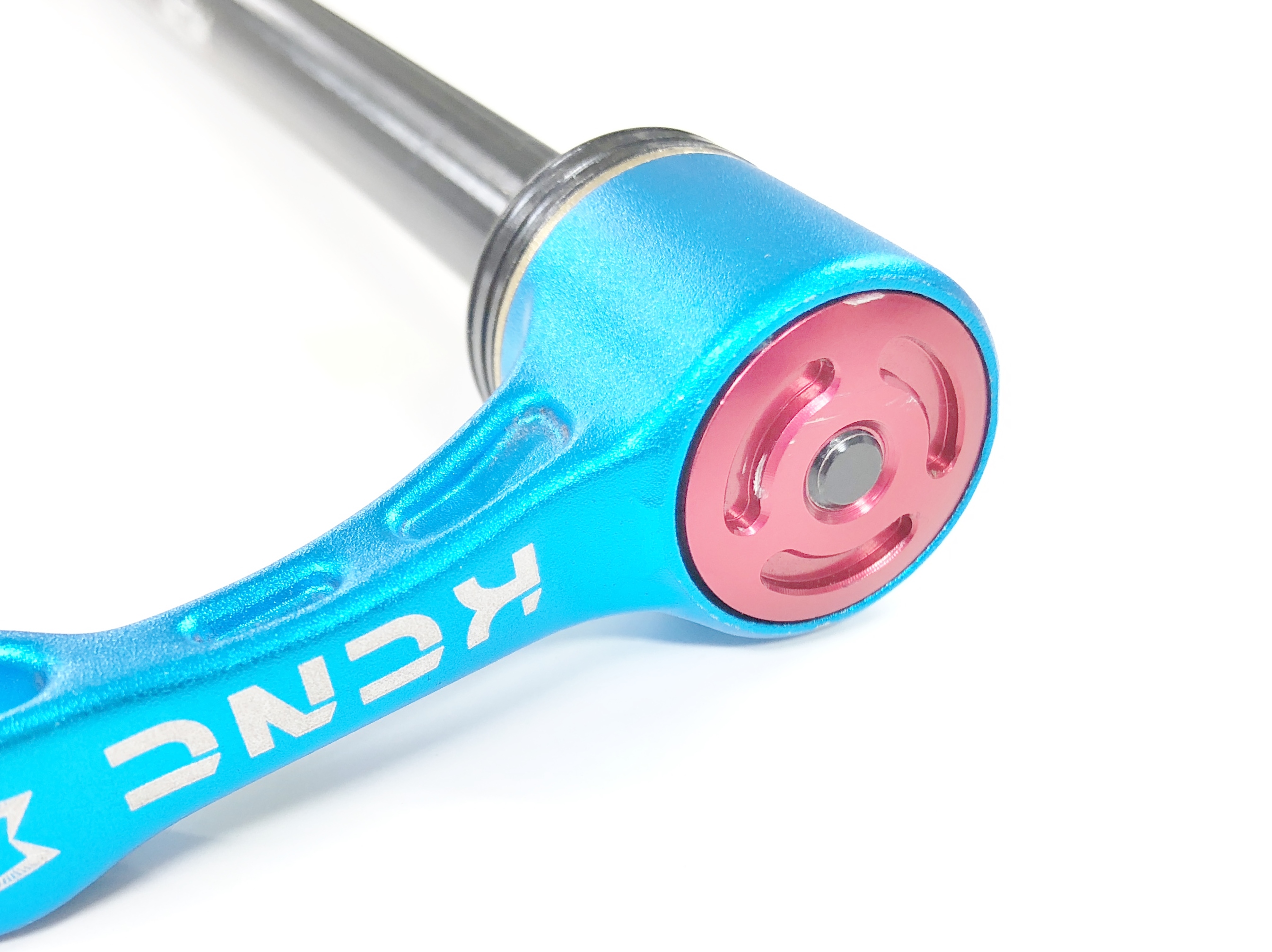

赤いボタンの面位置までボルトを締めこんだら組立は終了です。

締めこみ過ぎるとボルトの先端が飛び出してくるので、ご注意ください。

KCNCイージースルーアクスル KQR07

商品の詳しいサイズやスペックはこちら。

https://www.riteway-jp.com/pa/kcnc/524688.html

*下記WEB未掲載情報

BOOST 12x148mmのネジピッチ1.75mm

BOOST 15×110mmのネジピッチ1.5mm

以上

ライトウェイプロダクツ カスタマーサービス

カマタアツシでした
