BB30/BB386/PF30に使えるBB圧入脱着工具 BBB

【BBB BRACKETKIT BTL-95】

価格¥15,000(税抜)

適合BB:BB30/PF30/PF86-92/BB90-95

【専用ケース入り】

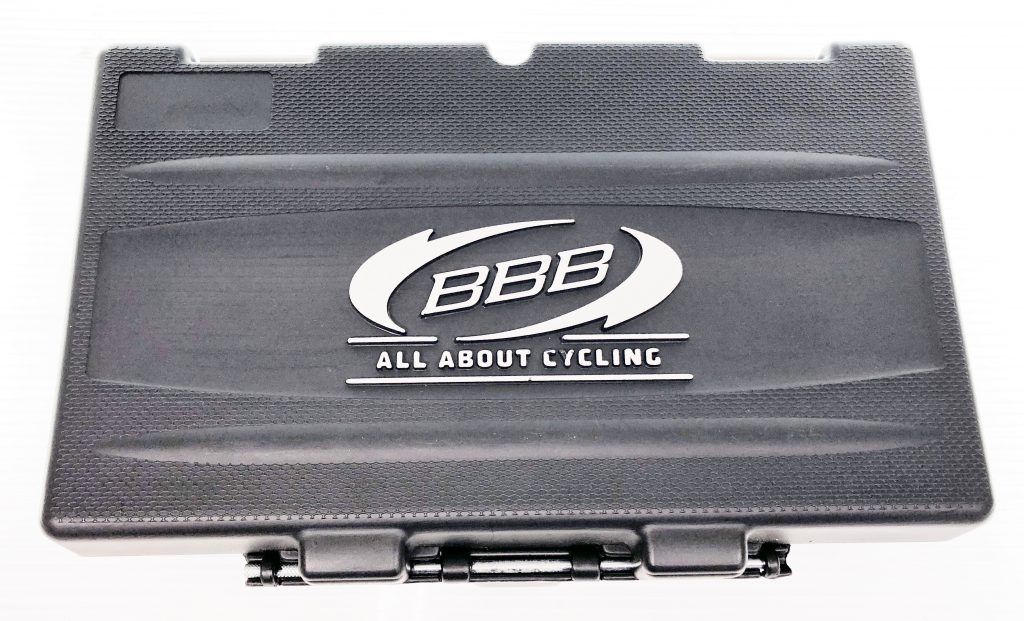

ゴージャスな箱に入っています。

念の為箱のサイズ測りました・・縦20センチ×横30センチ×厚み6センチ

BBB BRACKETKIT BTL-95

BBB BRACKETKIT BTL-95

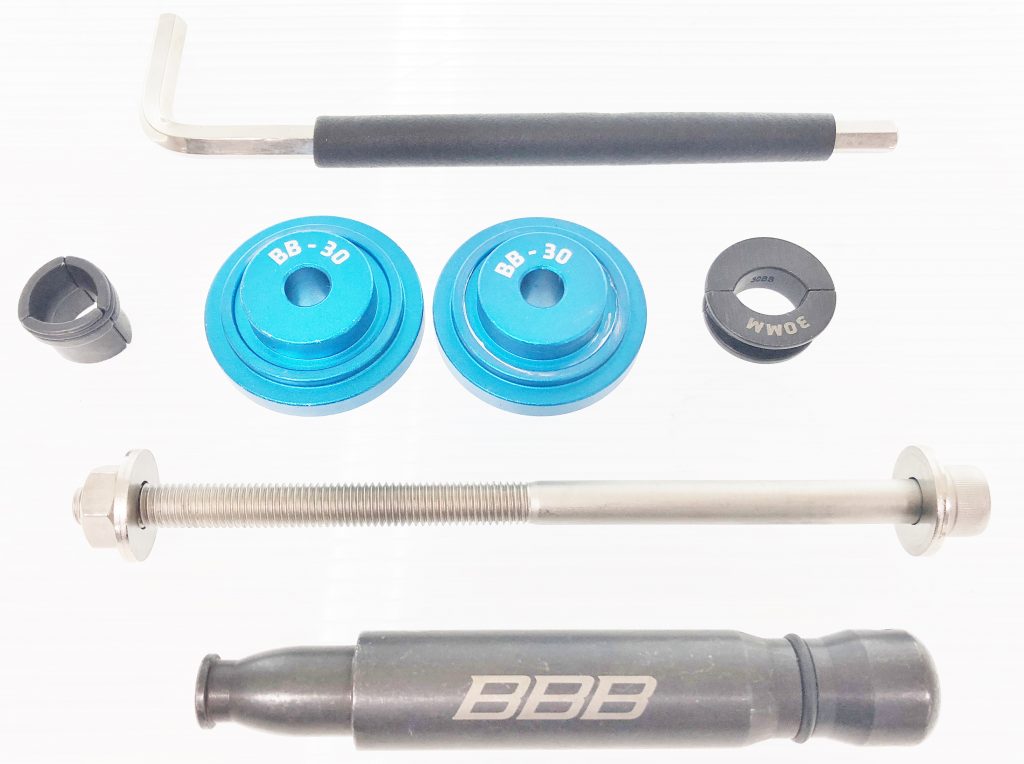

【内容物】

8ミリアーレンキー(上段)

24ミリシャフト取り外し用アダプター(2段目左端)

30ミリシャフト取り外し用アダプター(2段目右端)

BB圧入アダプター(2段目中央2個)

圧入用シャフト(3段目)

取り外し用シャフト(下段)

BBB BRACKETKIT BTL-95

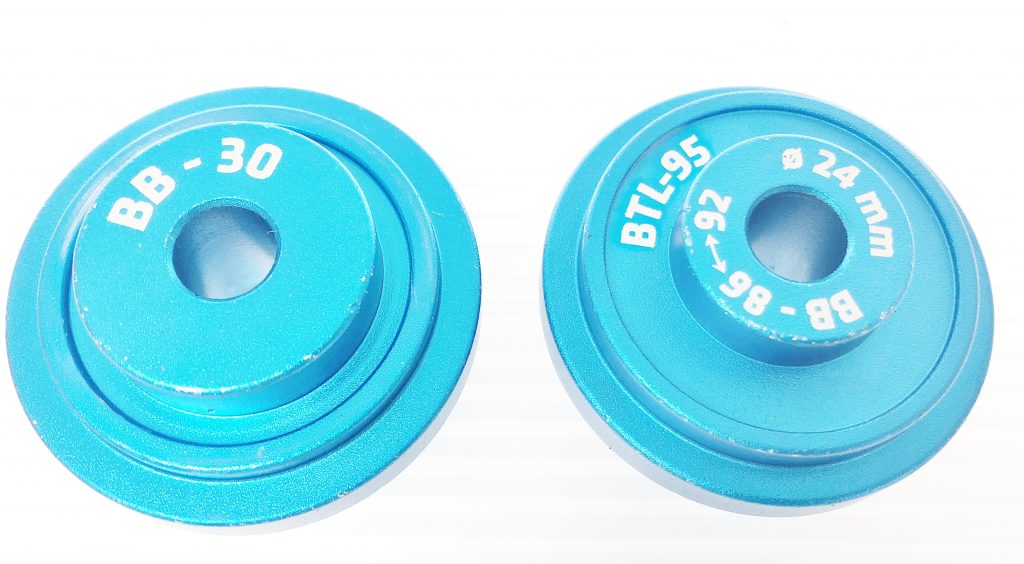

圧入工具は鮮やかなブルー。サイズによって裏表を使い分けます。

BBB BRACKETKIT BTL-95

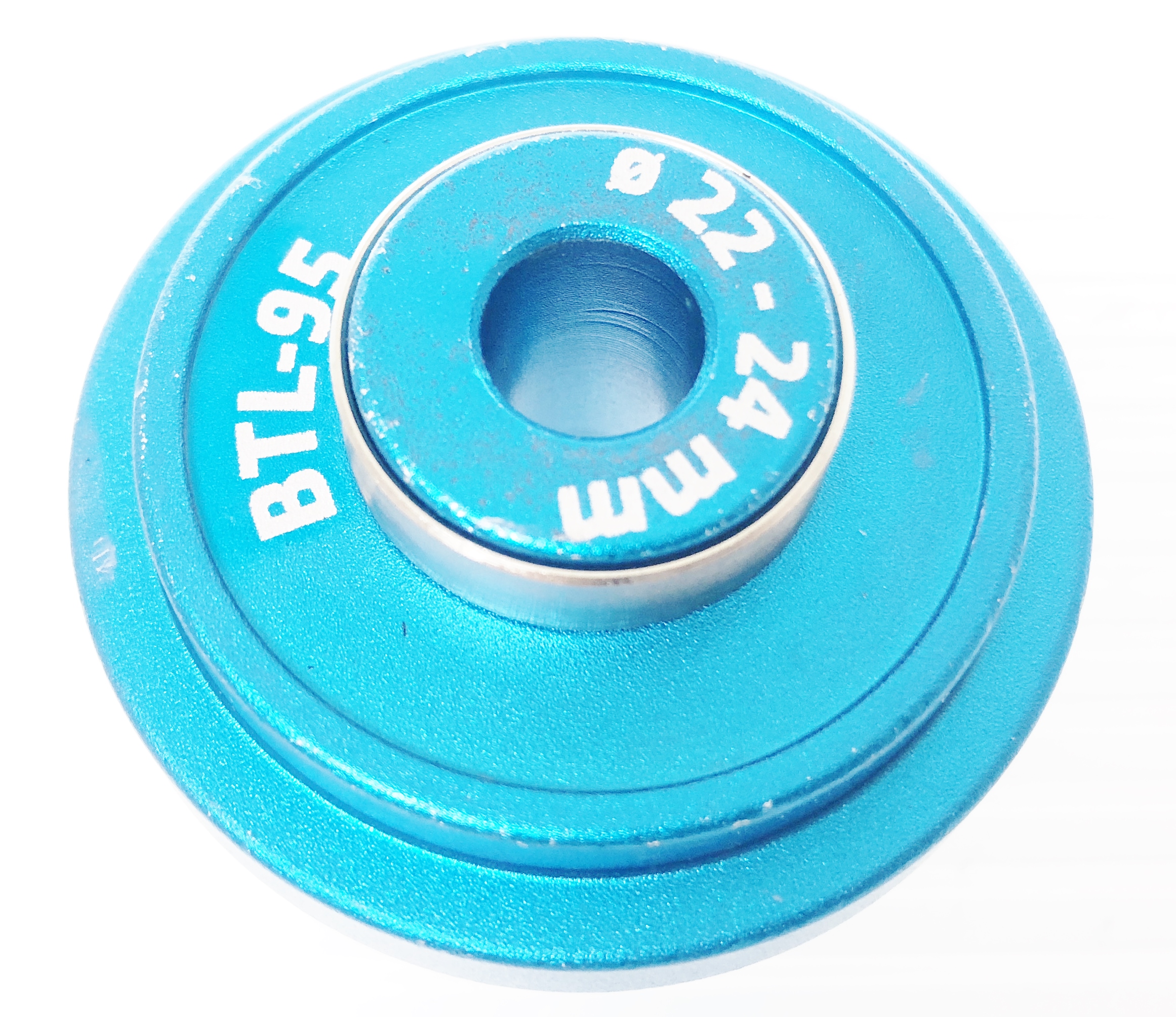

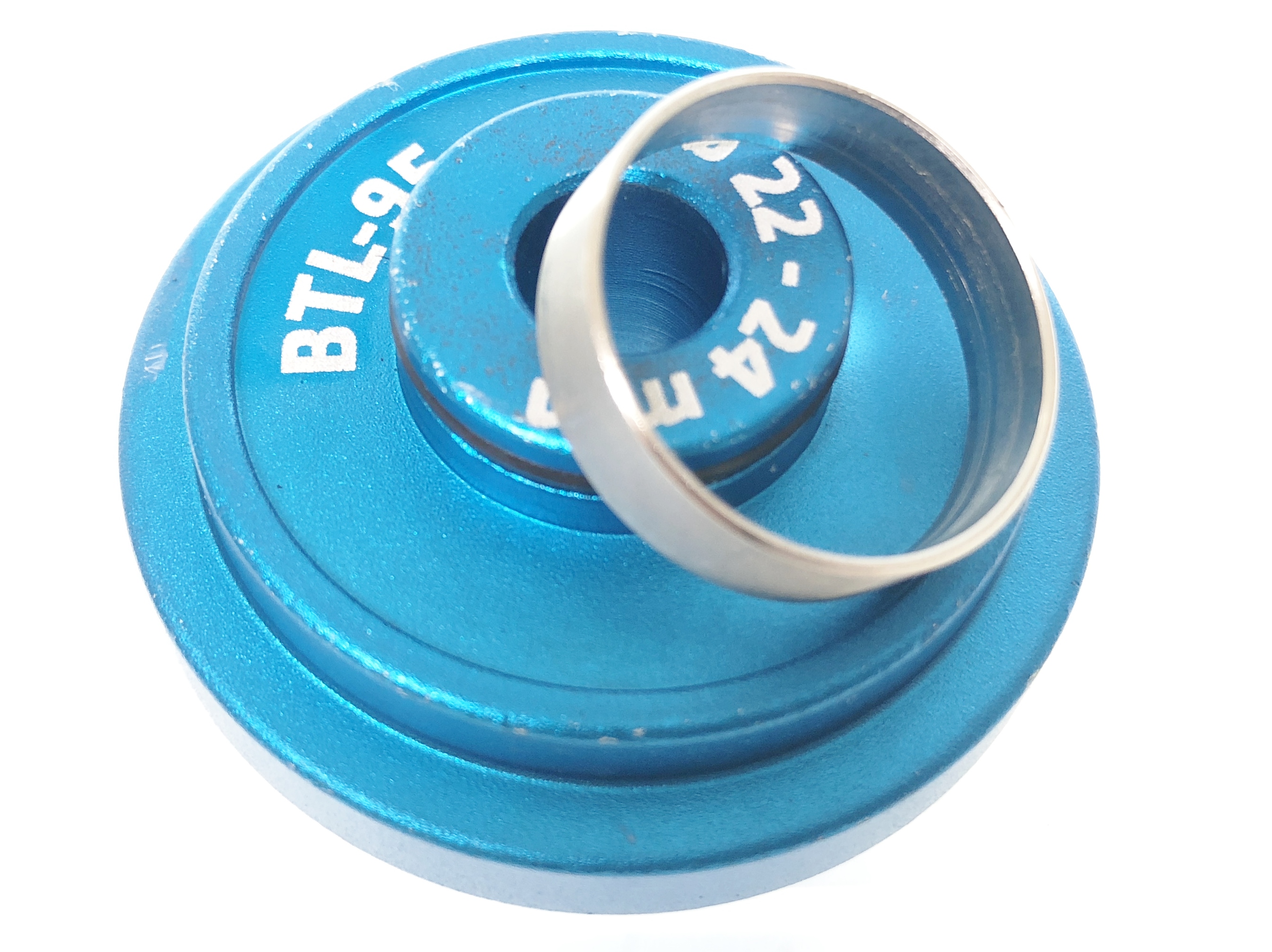

シャフトの径が22から24㎜の場合はこっちの面

BBB BRACKETKIT BTL-95

oリングで対応するシャフト径を変えて使えます。

BBB BRACKETKIT BTL-95

【取り外し用シャフトのサイズ】

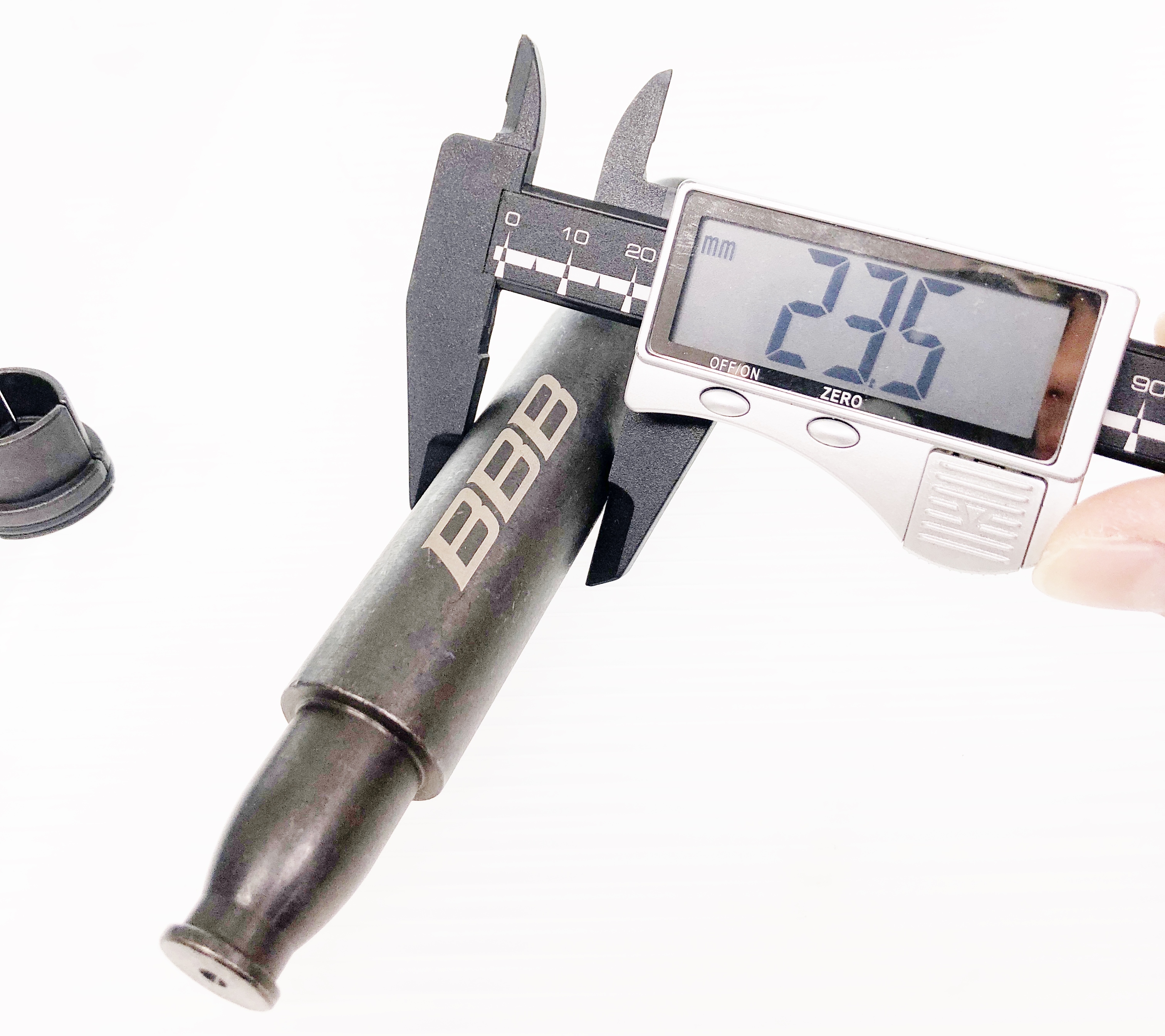

太い部分φ23.5mm

BBB BRACKETKIT BTL-95

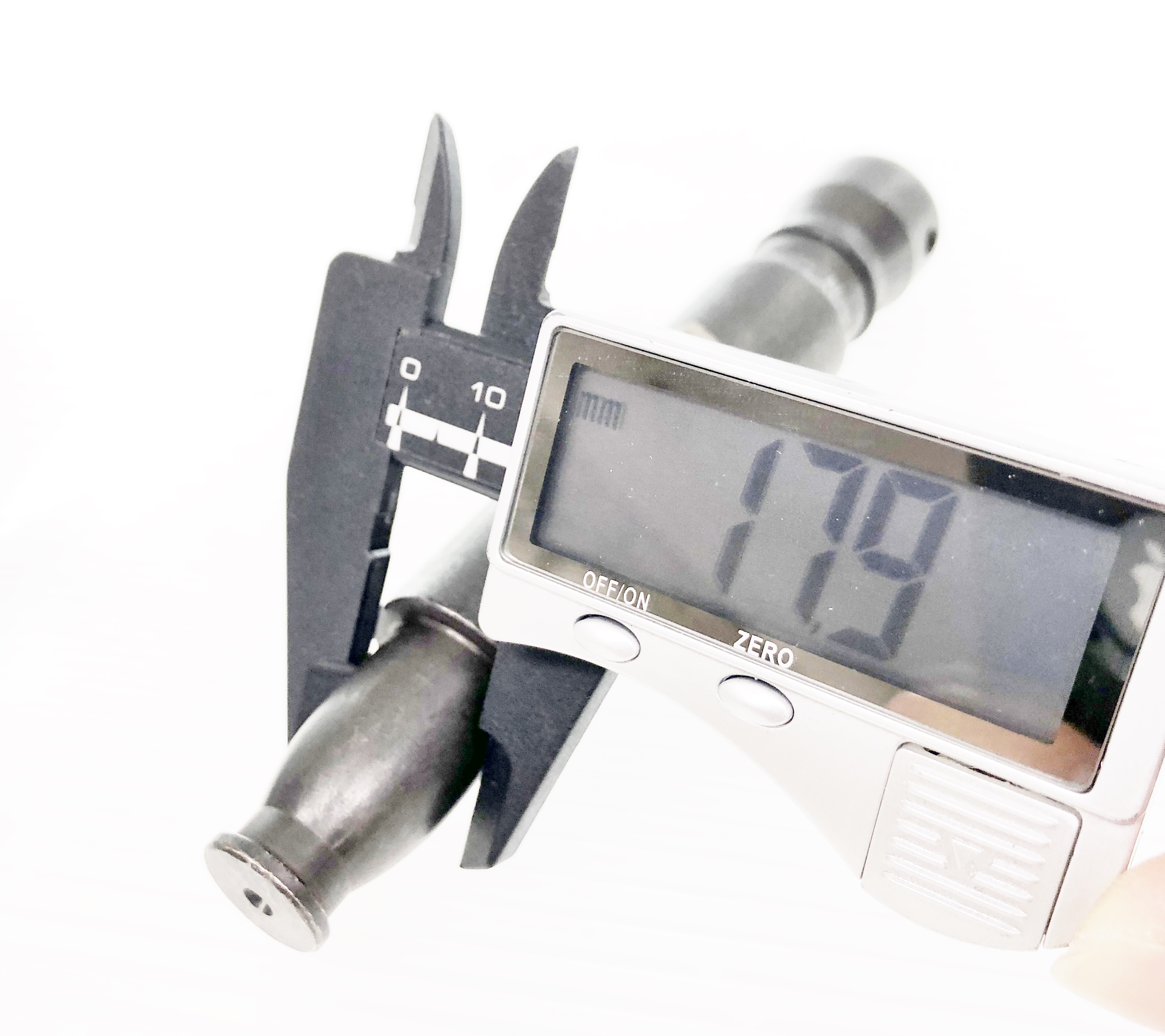

細い部分はφ17.9mm

BBB BRACKETKIT BTL-95

【BBの外し方】

BB30用ベアリングと、シャフト径24mm対応のベアリングを用意しました。

BBB BRACKETKIT BTL-95

【シャフト径24mmの場合】

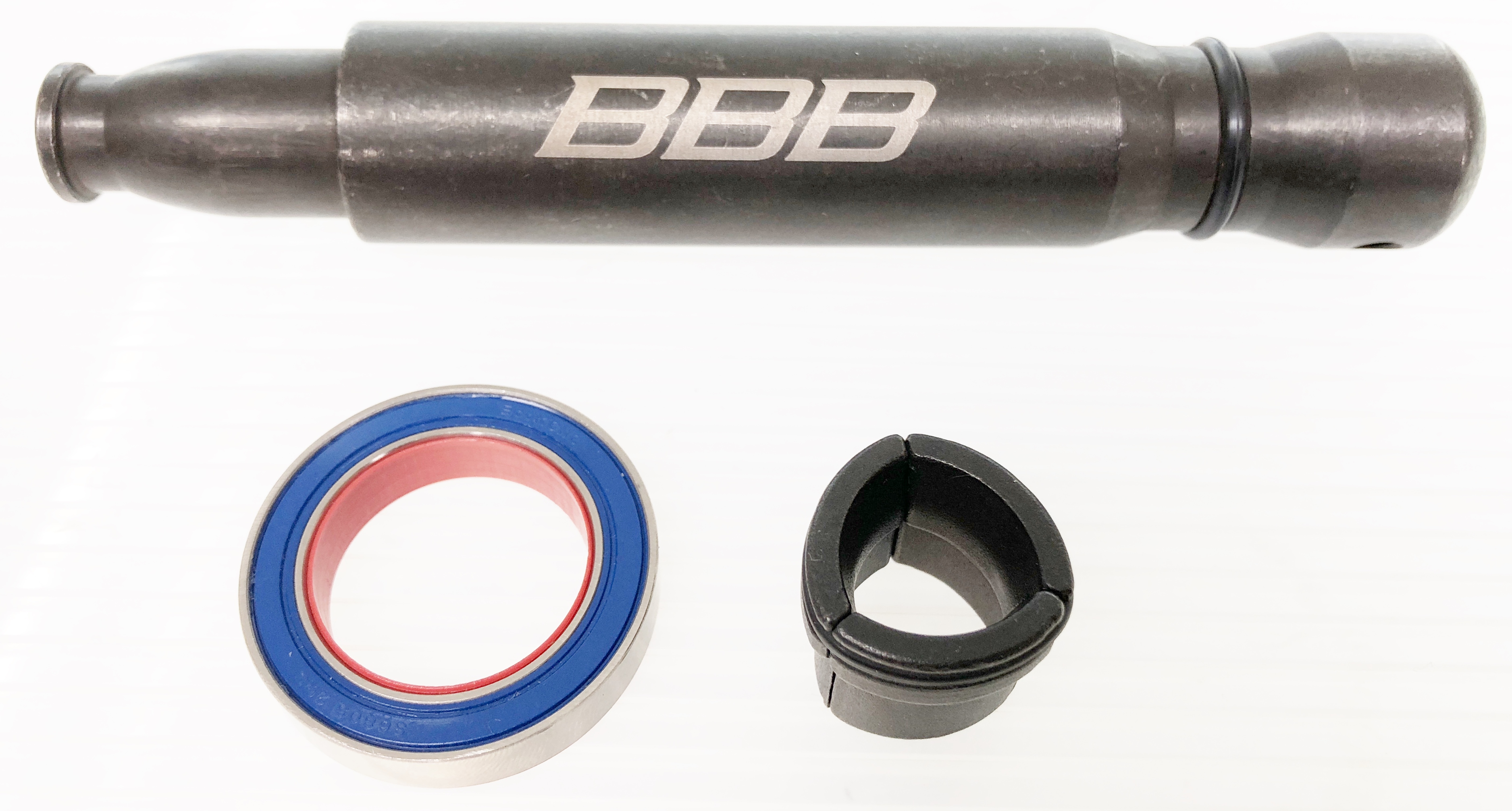

おにぎり型のアダプターと取り外し用シャフトを用意。

BBB BRACKETKIT BTL-95

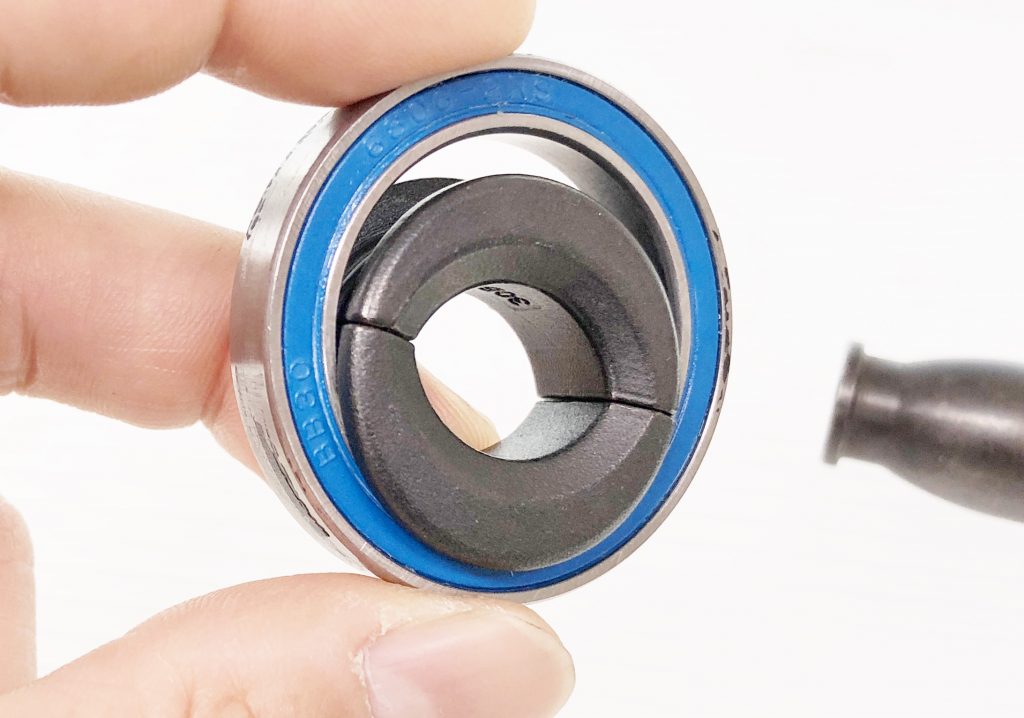

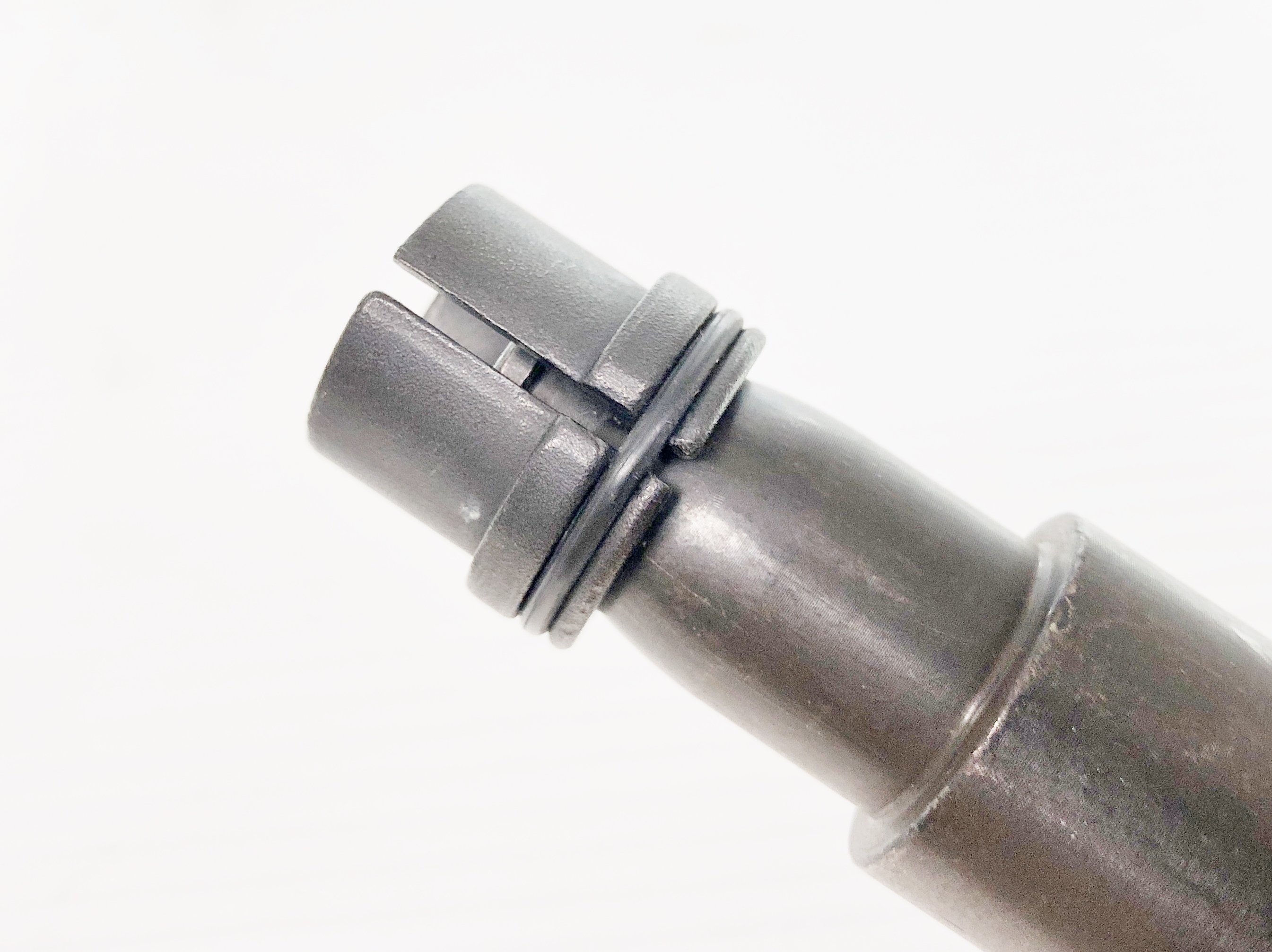

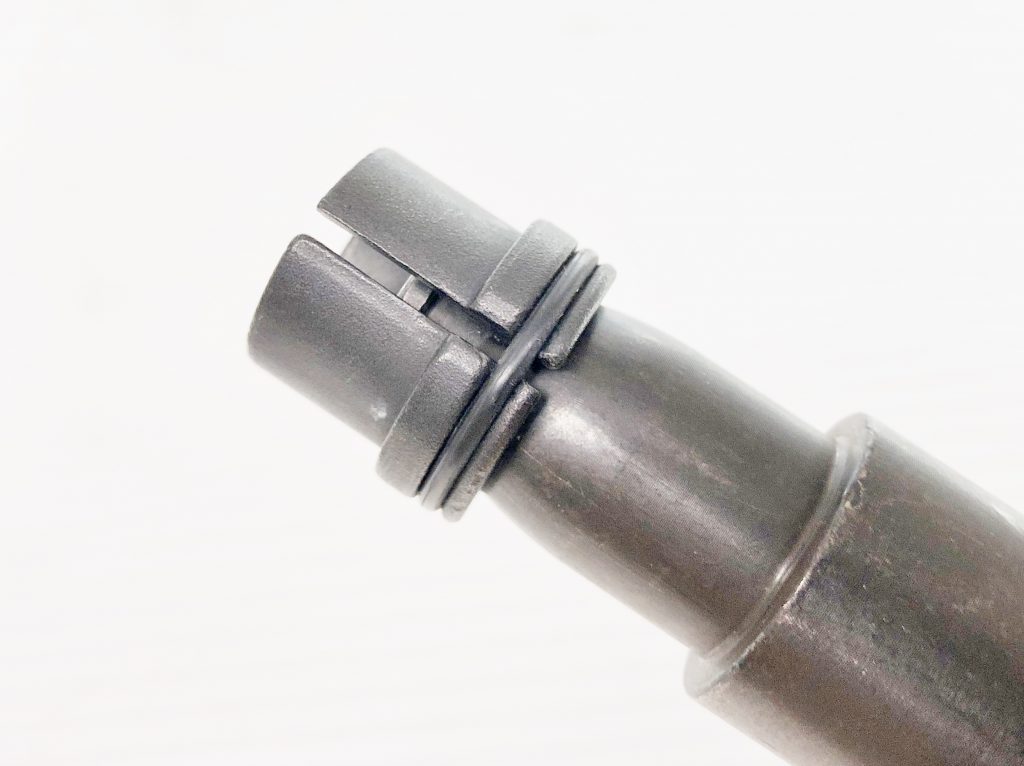

おにぎりアダプターを下図のように入れる。うまくやらないとоリングから3つに分割したパーツがバラバラになりますので、そーっとお願いします。

BBB BRACKETKIT BTL-95

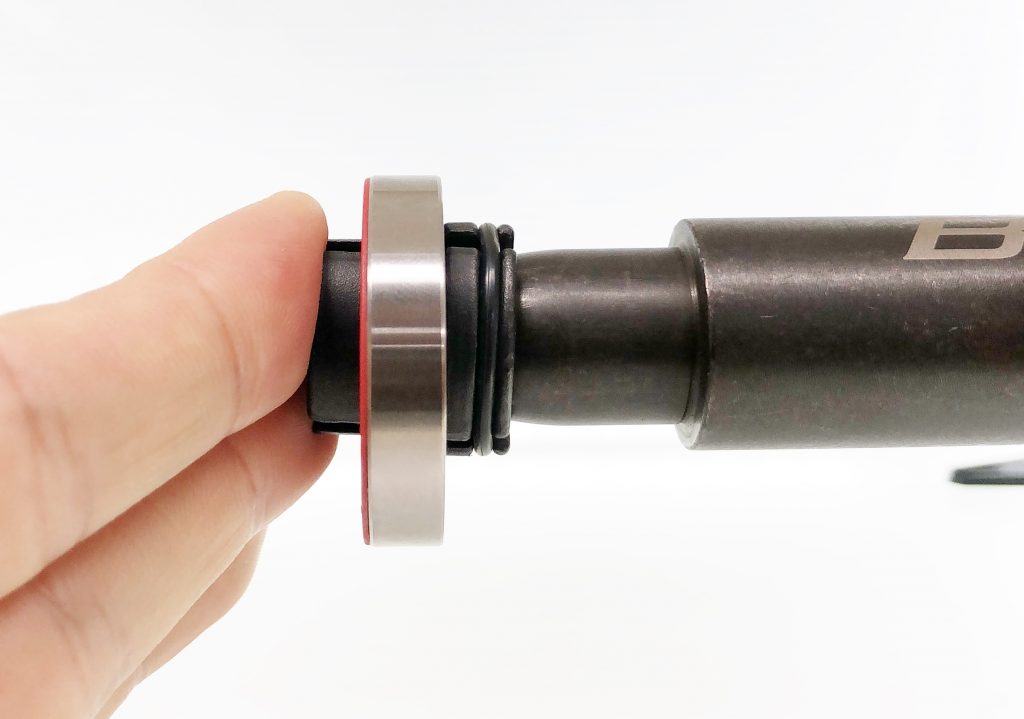

装着できました。

BBB BRACKETKIT BTL-95

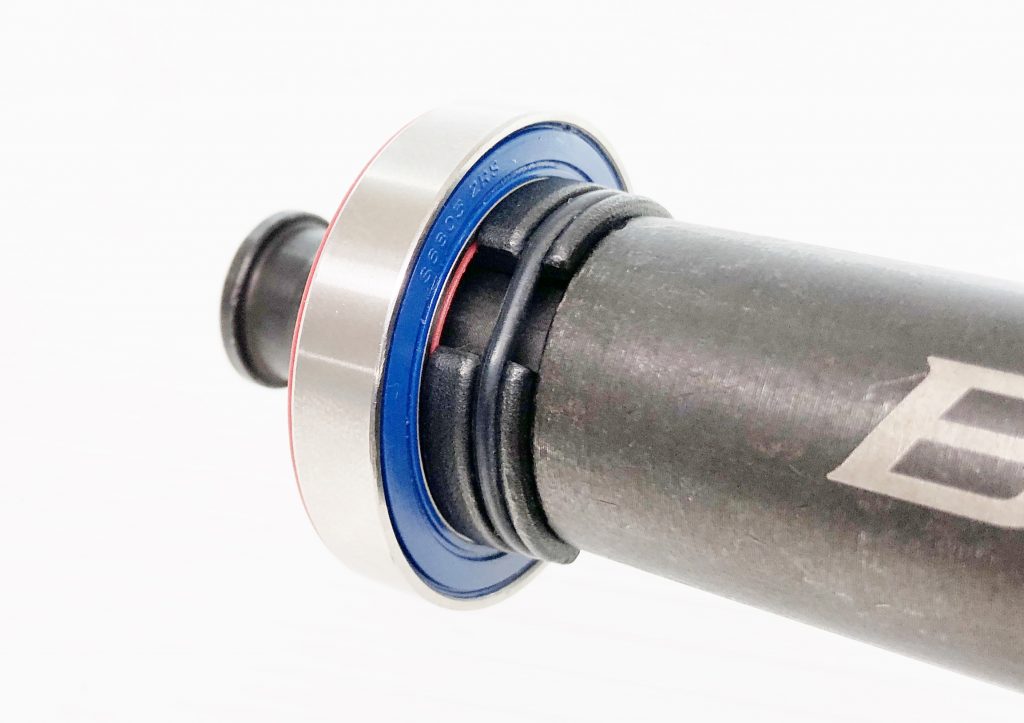

24ミリ内径のBBのベアリング内側にこのような位置関係になるようにします。(実際はフレームにBBが入っている状態で作業するので見えません。)

BBB BRACKETKIT BTL-95

下図のように左から手でおにぎり型のパーツを抑えながら、取り外し用のシャフトを左側に押し込みます。

BBB BRACKETKIT BTL-95

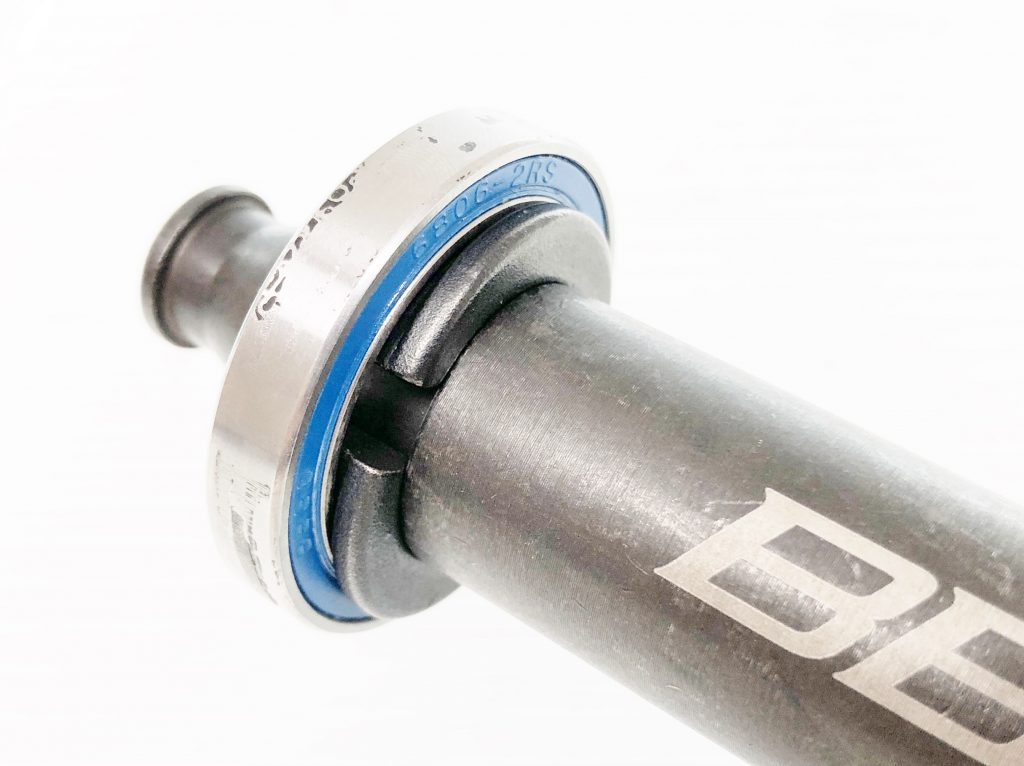

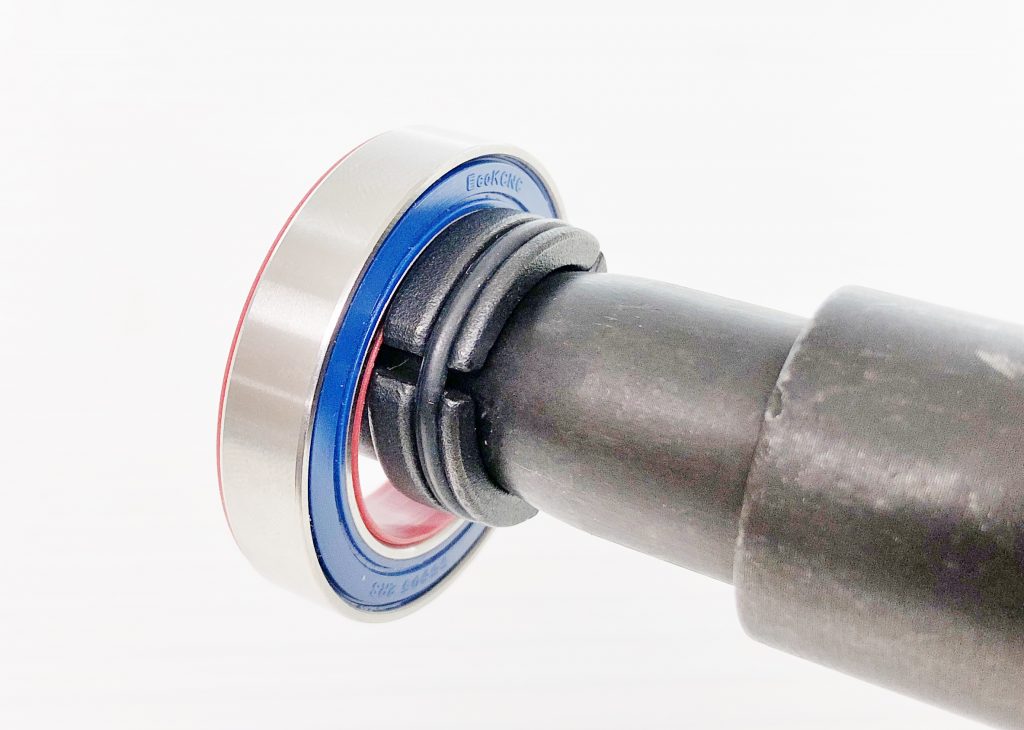

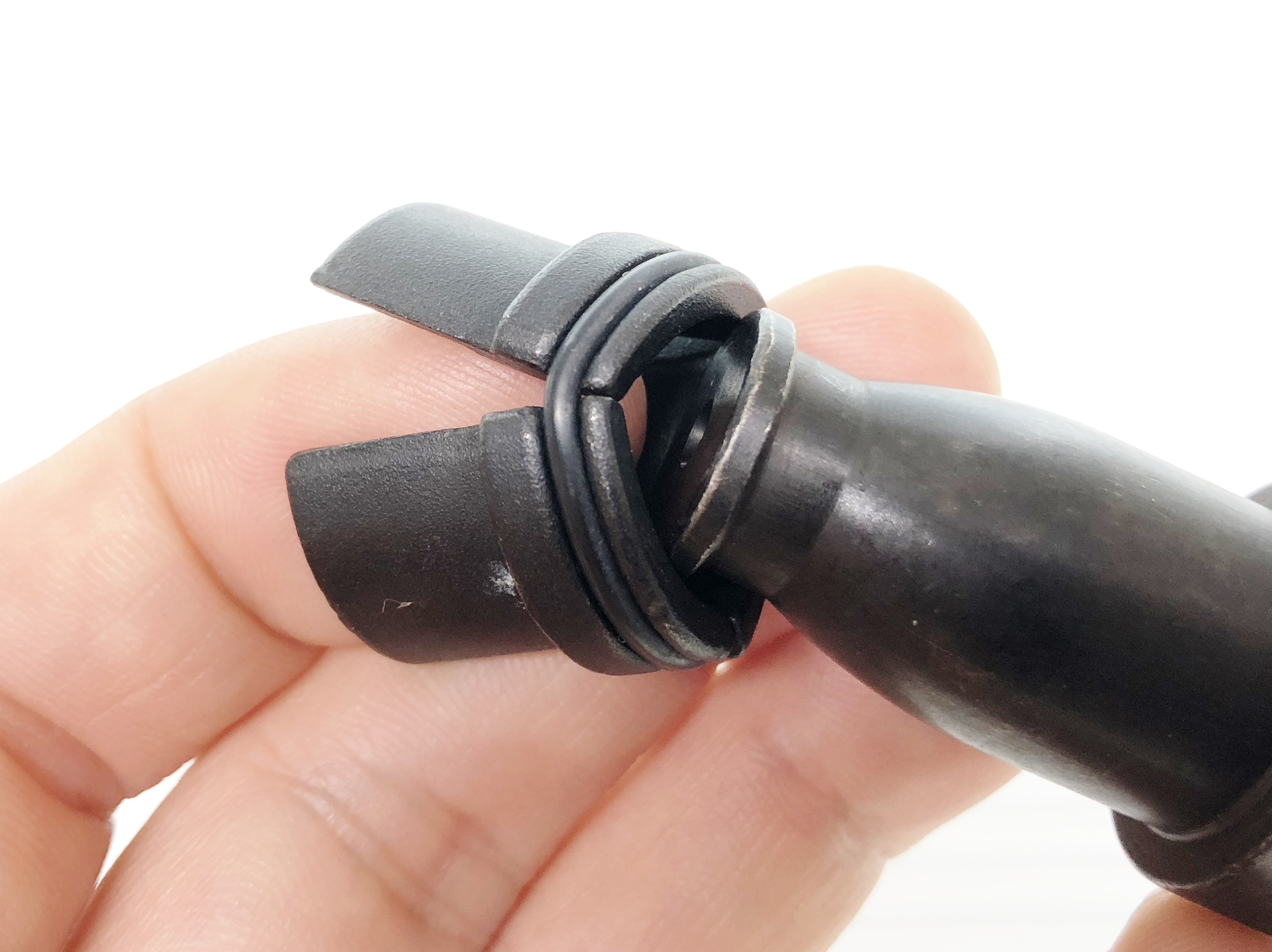

最後まで押し込むとおにぎり型のパーツが開いて24ミリシャフトの内側にぴったり収まって止まります。

BBB BRACKETKIT BTL-95

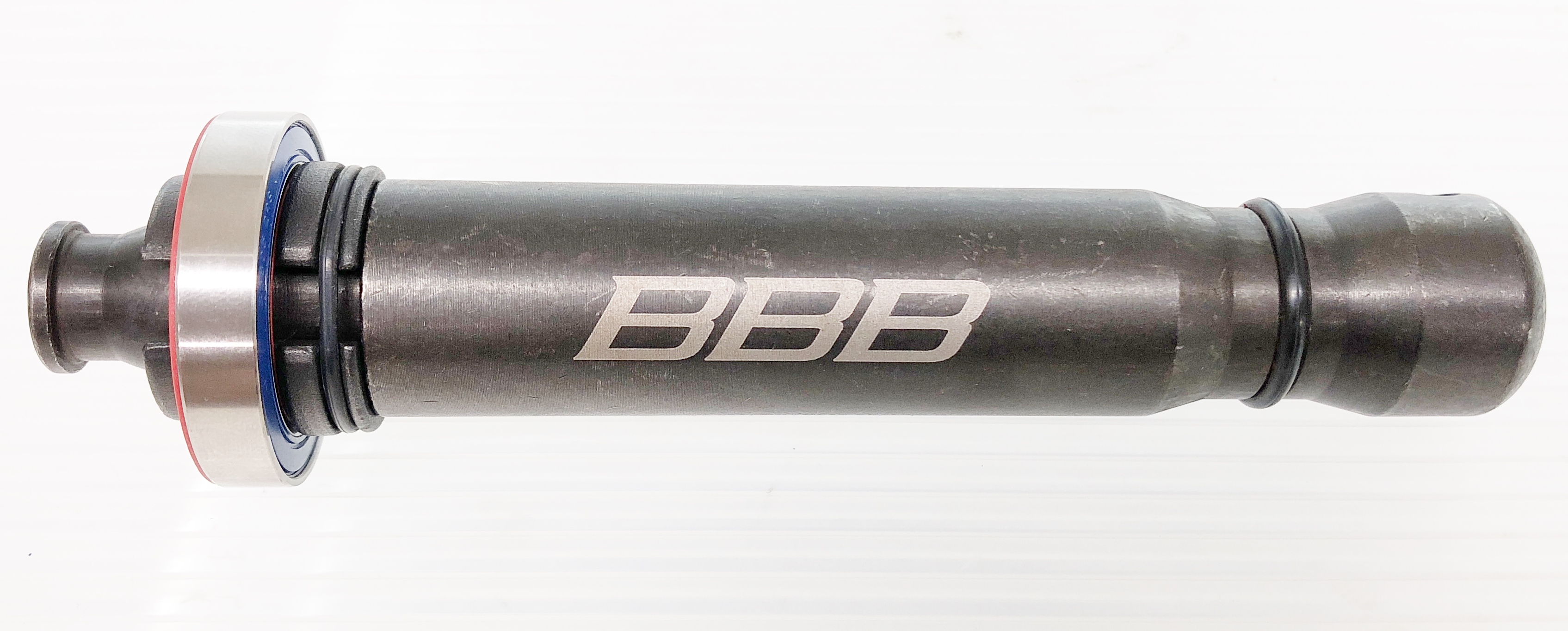

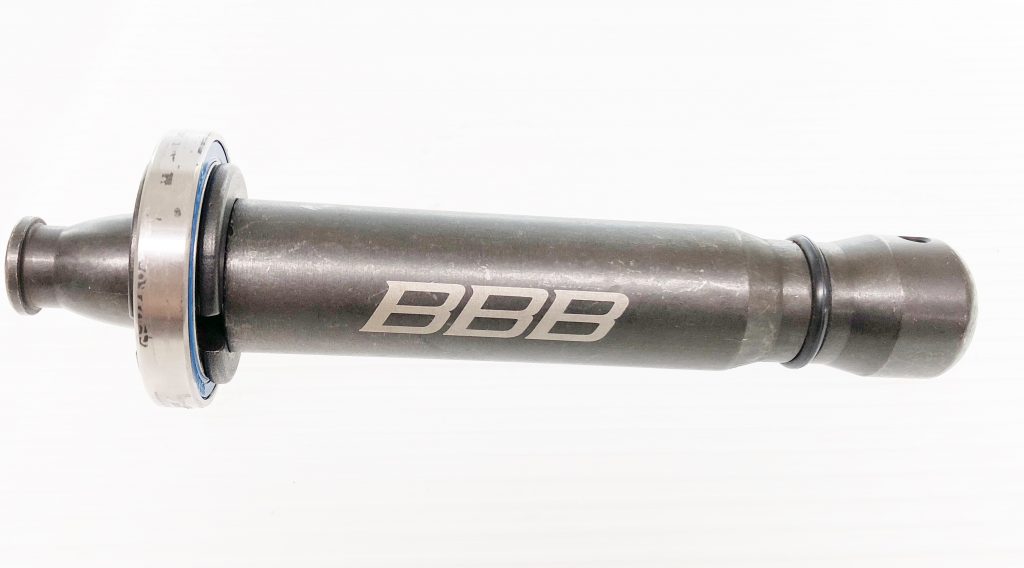

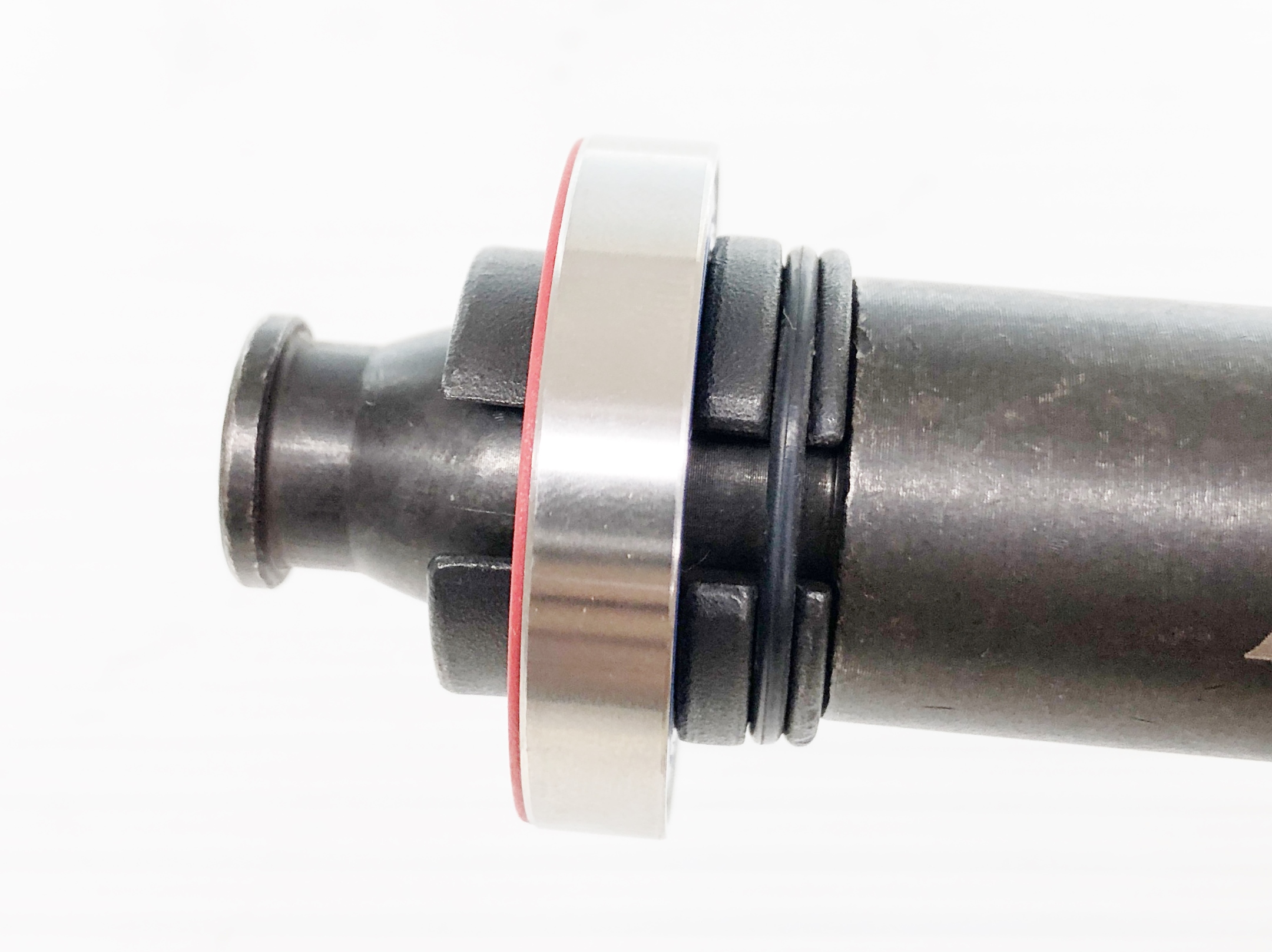

別角度から見ると、下図のようになります。これでベアリングを打ち抜くことができます。

BBB BRACKETKIT BTL-95

あとは右側からハンマーでたたけばBBが外れます。

BBB BRACKETKIT BTL-95

【30mmシャフトの場合】

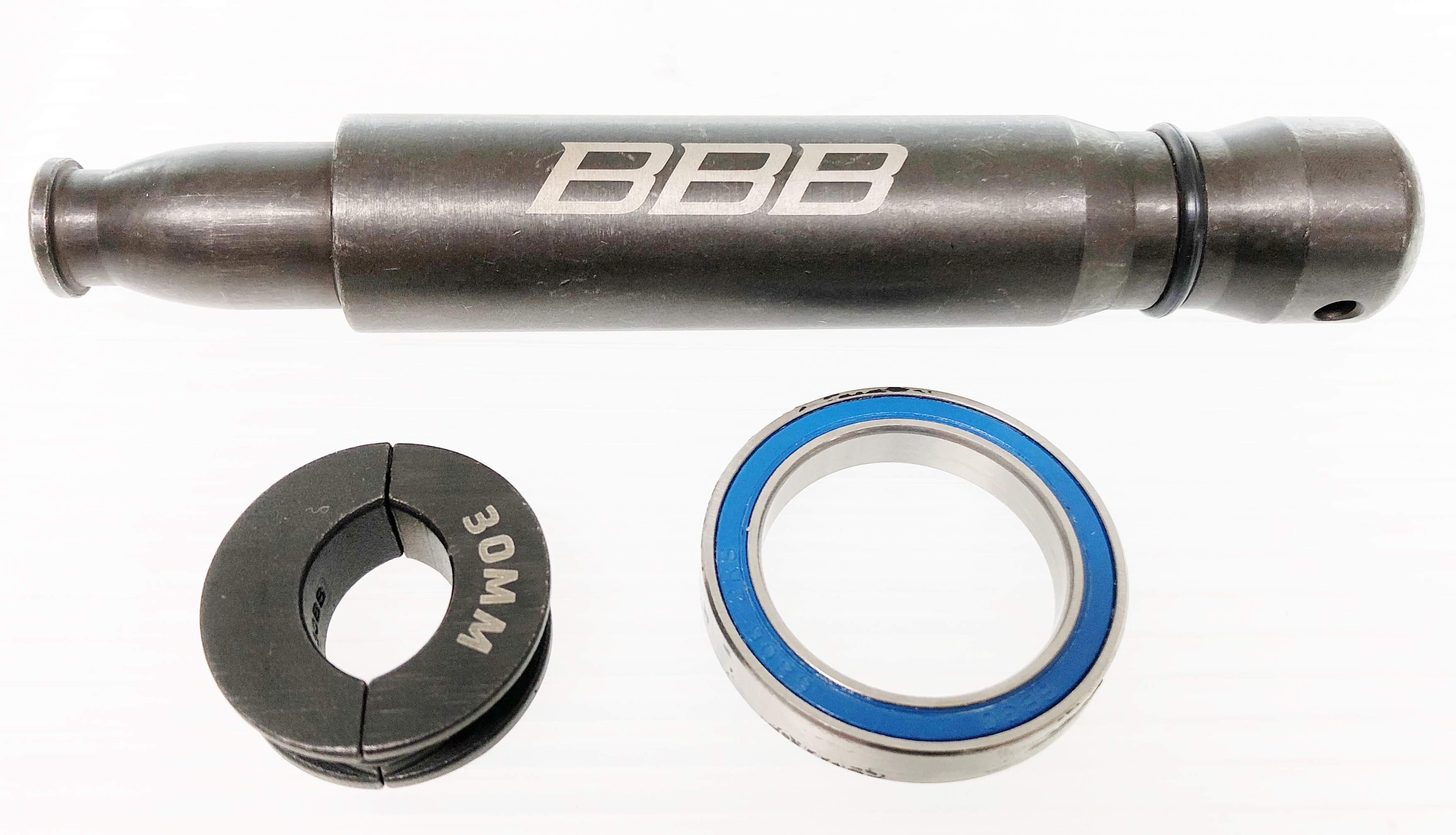

30mmと記載のある、下記のパーツを使います。



BBB BRACKETKIT BTL-95

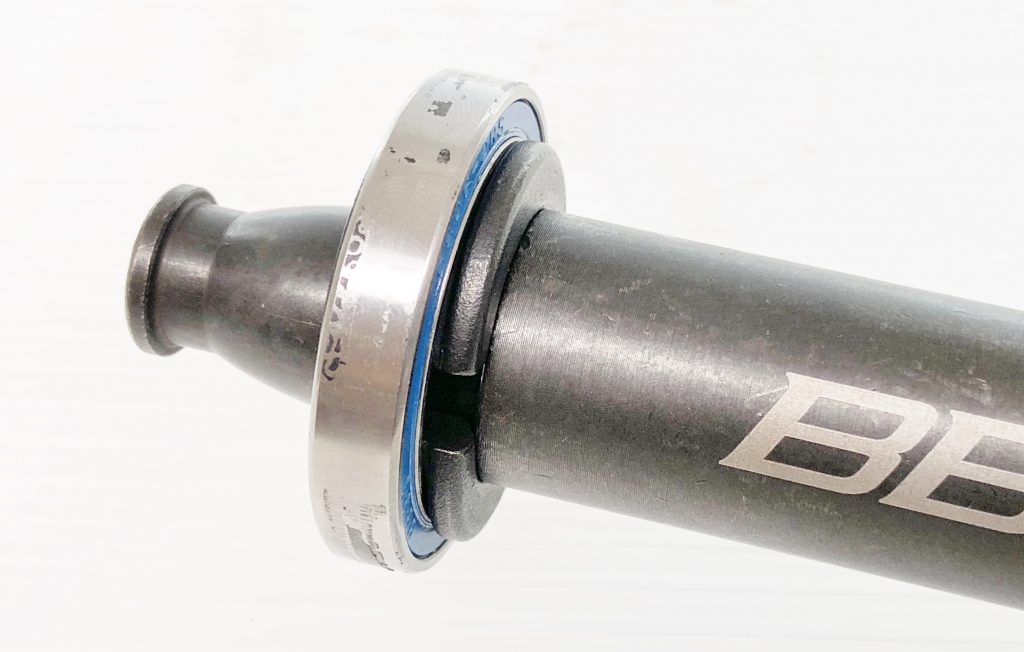

下図のようにベアリングのふちに引っかけるように配置します。写真で見えている方がフレーム内部側になります。

BBB BRACKETKIT BTL-95

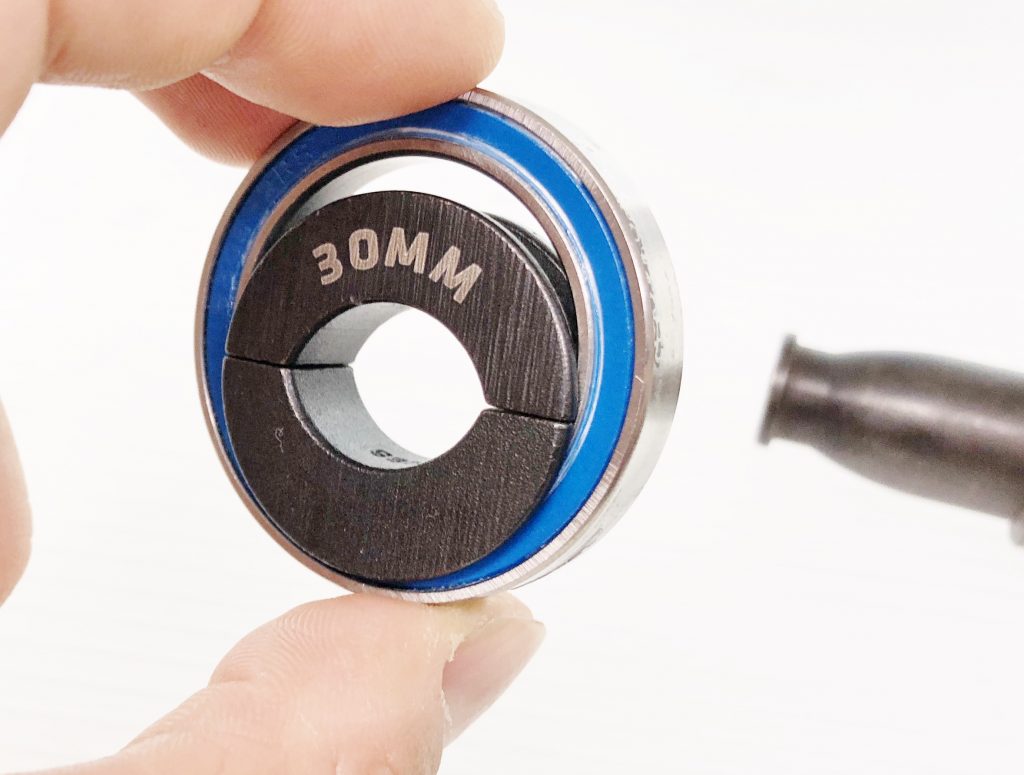

フレーム外側に30mmの文字が来るようにします。

BBB BRACKETKIT BTL-95

取り外し用のシャフトを付けます。

BBB BRACKETKIT BTL-95

装着完了後、シャフトをさらに押し込みます。

BBB BRACKETKIT BTL-95

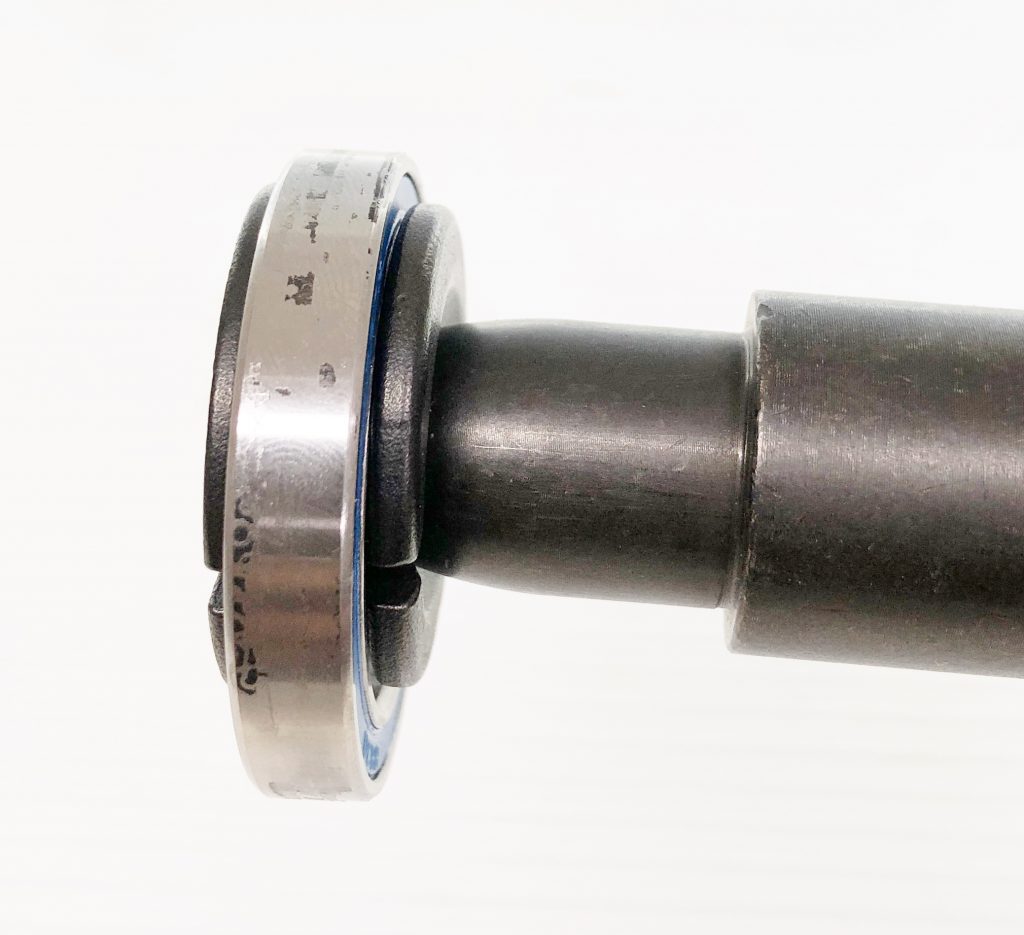

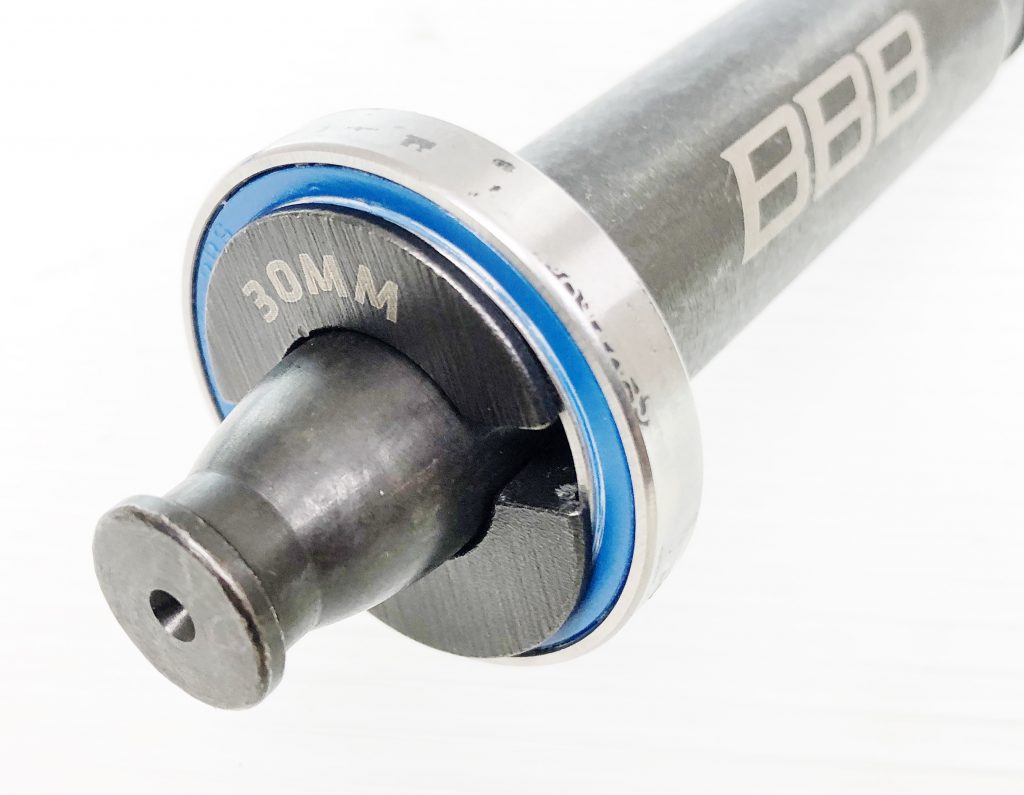

最後まで押し込むと二つのパーツが広がって、30ミリベアリングの内側にぴったり収まります。

BBB BRACKETKIT BTL-95

別角度から。(実際にはフレームの中に入っているので、見えない部分です。)

BBB BRACKETKIT BTL-95

フレームの外側はこんな感じに見えます。

BBB BRACKETKIT BTL-95

あとは反対側からハンマーでたたいてベアリングを打ち抜くだけです。

BBB BRACKETKIT BTL-95

【圧入方法】

下図のようにブルーのパーツにベアリングのサイズに合わせてのせます。

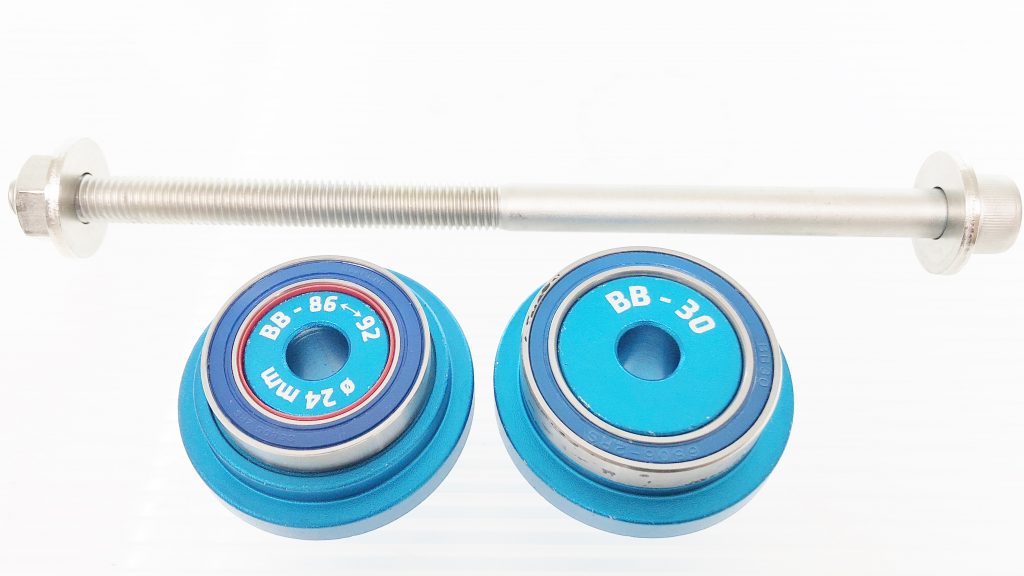

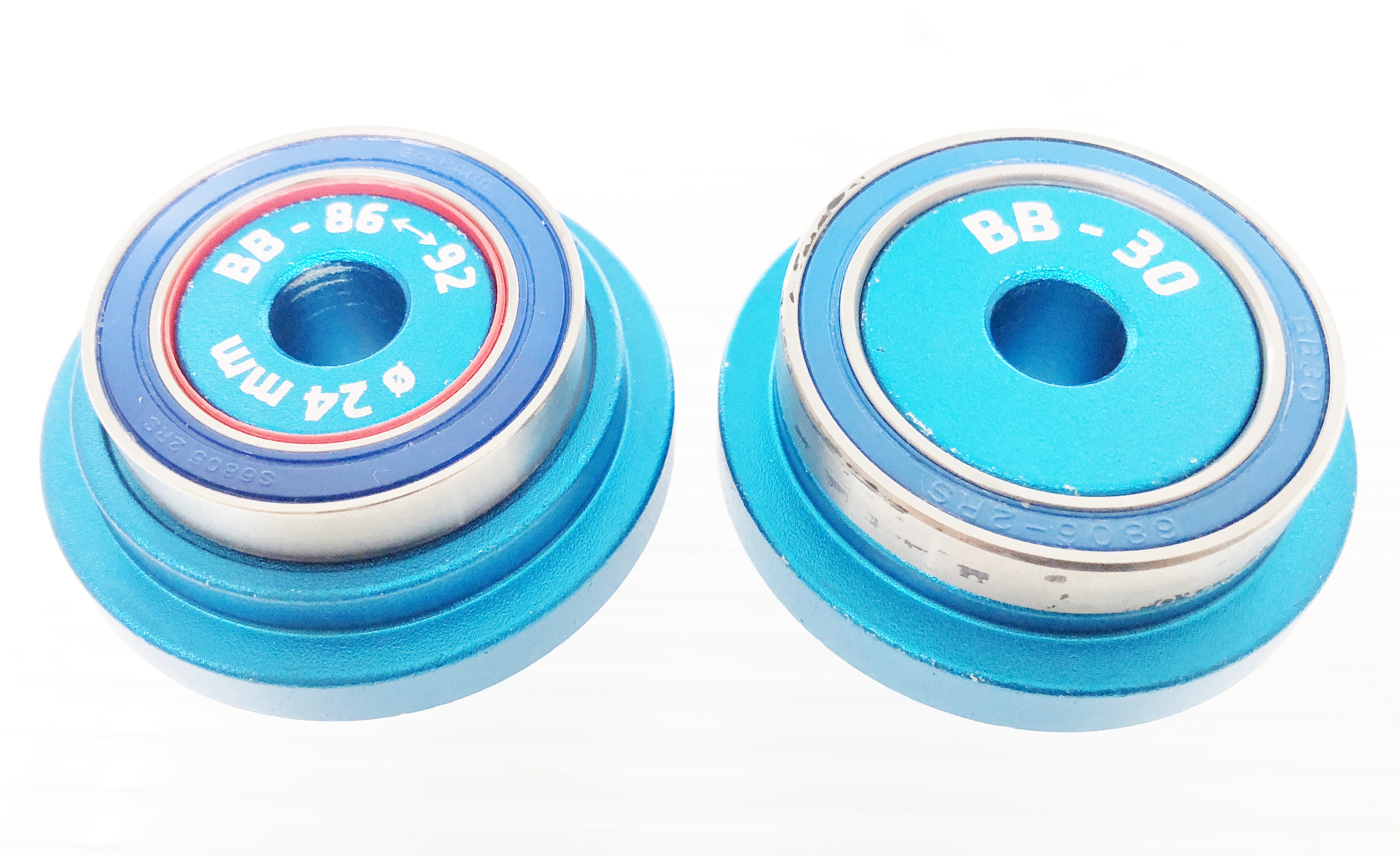

分かり易いように24ミリシャフトベアリングと30ミリシャフトベアリングを用意しました。

BBB BRACKETKIT BTL-95

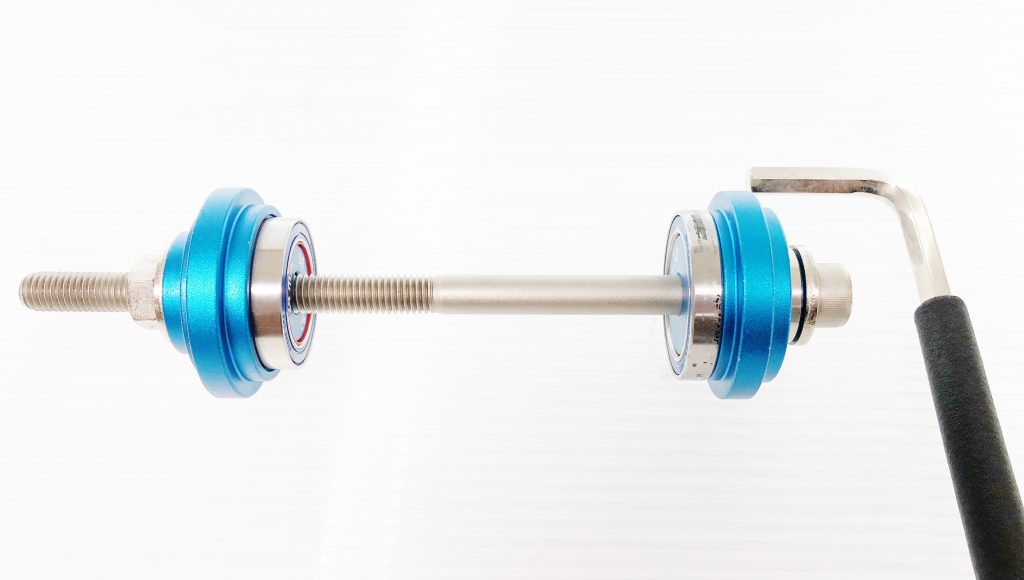

圧入には付属のシャフトを使います。

BBB BRACKETKIT BTL-95

下図のようにベアリングをフレーム側にして、シャフトを締めこんでいくとベアリングが圧入されます。

BBB BRACKETKIT BTL-95

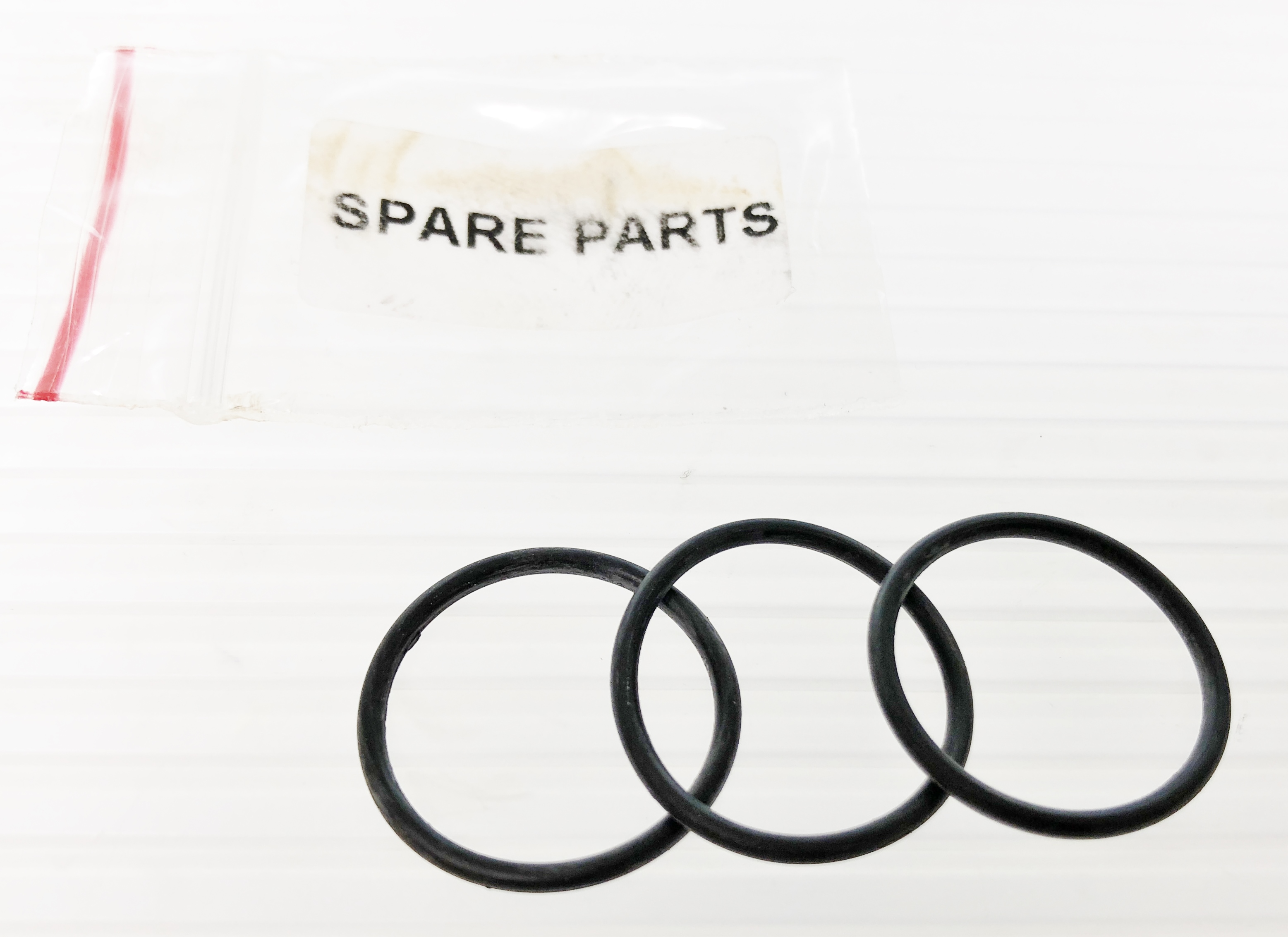

【оリングのスペアは3つ】

各部に使われているoリングはスペアが3つ付いています。

BBB BRACKETKIT BTL-95

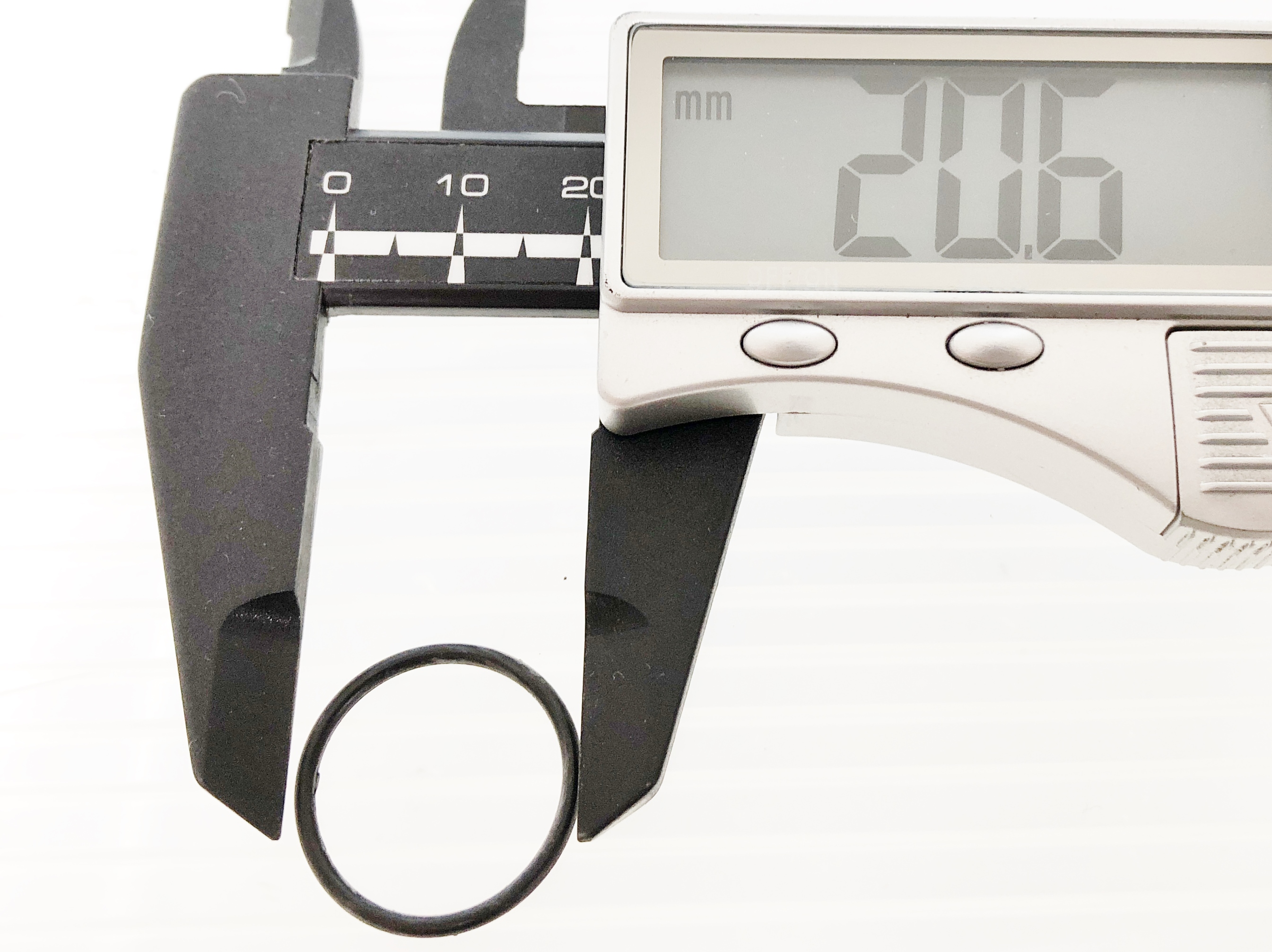

もし、スペアも使い切ってしまった場合は、20ミリ径のoリングをホームセンターなどでお買い求めください。

BBB BRACKETKIT BTL-95

以上、BBBの圧入式BB脱着専用工具のご紹介でした。

ライトウェイプロダクツカスタマーサービス

カマタアツシでした。
